Les types de lien suivants peuvent être paramétrés (figure 34).
i « ET avec retour: »
Avec un objet de lien = « 0 », le canal de variation est toujours « 0 » (ET logique). Dans ce
cas, celle-ci est remise à zéro sur l'entrée « Commutation » par le retour de la sortie. La
sortie du canal de variation ne peut adopter l'état logique « 1 » suite à la nouvelle réception
d'un « 1 » sur l'entrée « Commutation » que lorsque l'objet de lien est = « 1 ».
Après le retour de la tension de bus ou après une opération de programmation ETS, l'ob-
jet « Lien » peut être initialisé sur une valeur paramétrée au préalable, de sorte qu'un résultat
d'enchaînement correct peut être calculé directement et réglé sur le canal de variation lors
d'une mise à jour du télégramme sur l'objet « Commutation ».
o Régler le paramètre « Fonction de lien ? » de la page de paramètres « Kx - Fonctions sup-
plémentaires » sur « Oui ».
Réf. 3801 REGHE
Réf. 3802 REGHE
Réf. 3804 REGHE

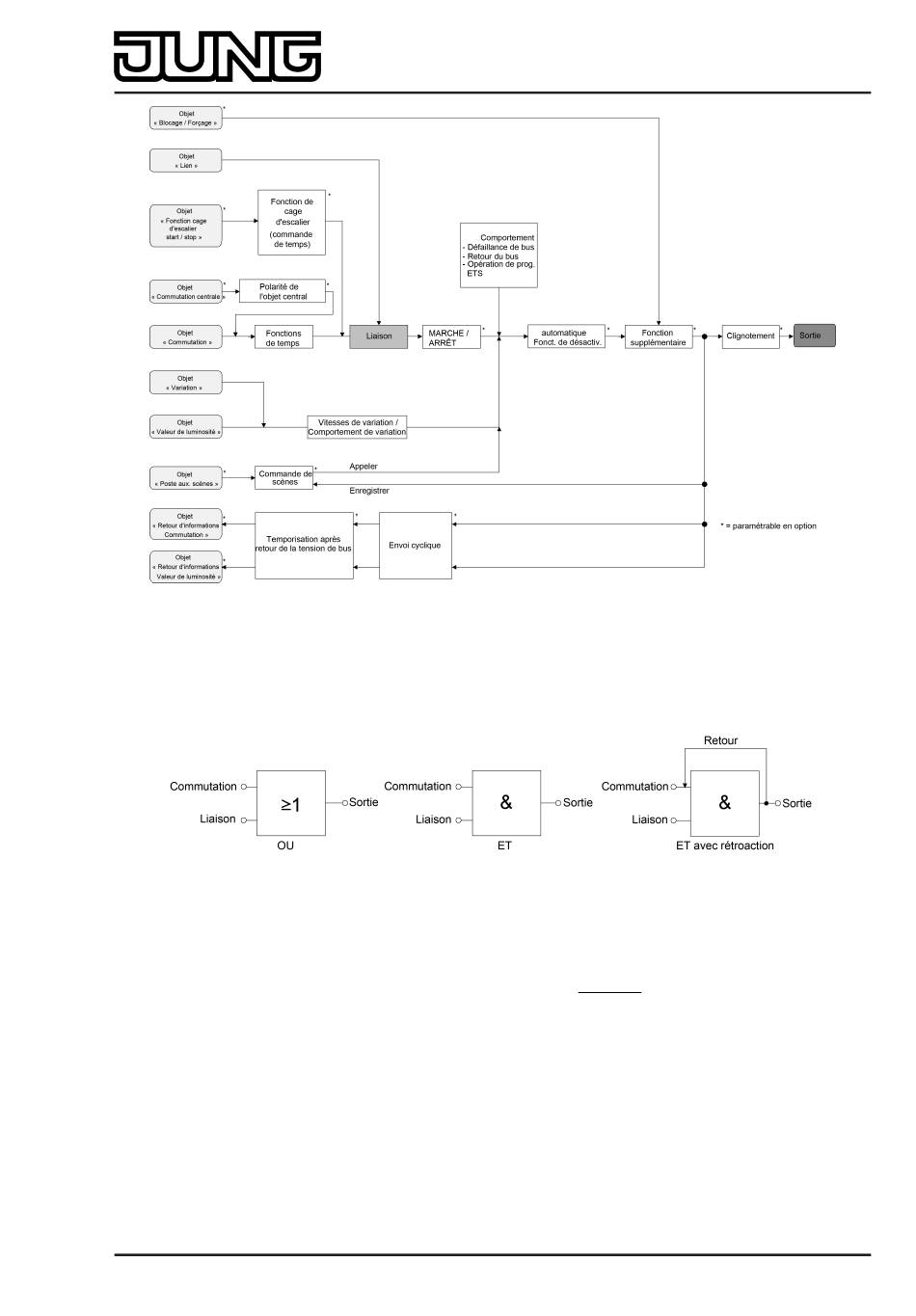

Figure 33: Schéma fonctionnel de la fonction de lien
Figure 34: Types de lien de la fonction de lien
