Actionneur pour ventilo-convecteurs 2 sorties
Actionneur pour ventilo-convecteurs 2 sorties
Réf. FCA 2 REGHE
Instructions d'utilisation
1 Consignes de sécurité
L'intégration et le montage d'appareillages électriques doivent être réservés à des élec-
triciens spécialisés.
Le non-respect de ces instructions peut entraîner des dommages sur l'appareillage, un
incendie ou d'autres dangers.
Risque d'électrocution. Déconnecter toujours l'alimentation secteur avant d'intervenir
sur l'appareil ou sur la charge. Couper en particulier tous les disjoncteurs qui four-
nissent des tensions dangereuses à l'appareillage ou à la charge.
Risque d'électrocution. L'appareillage n'est pas adapté pour la déconnexion.
Danger lié à un choc électrique sur l'installation TBTS/TBTP. Ne convient pas à la com-
mutation de TBTS/TBTP.
Ne pas raccorder de moteurs à courant alternatif triphasé. Le dispositif peut être endom-
magé.
Ces instructions font partie intégrante du produit et doivent être conservées chez l'utili-
sateur final.
2 Conception de l'appareillage
(1) Clavier pour commande manuelle
(2) Touche et LED de programmation
(3) Raccordement du KNX
(4) Raccordement à l'alimentation secteur
(5) Sorties de LED d'état
(6) Raccordement du radiateur soufflant
82565513
J:0082565513

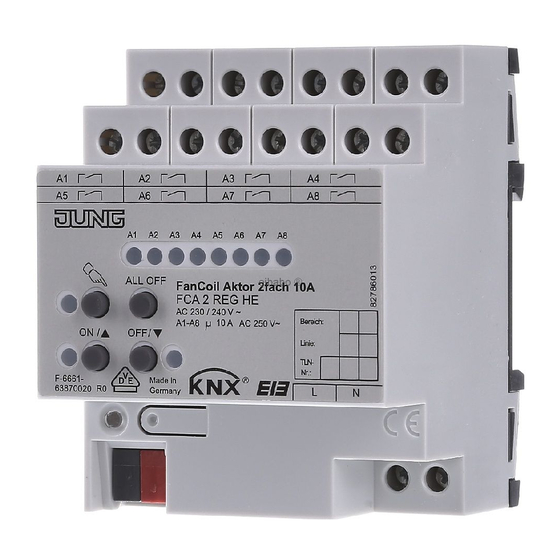

Figure 1: Vue de face de l'appareillage
1/12
20.12.2011
