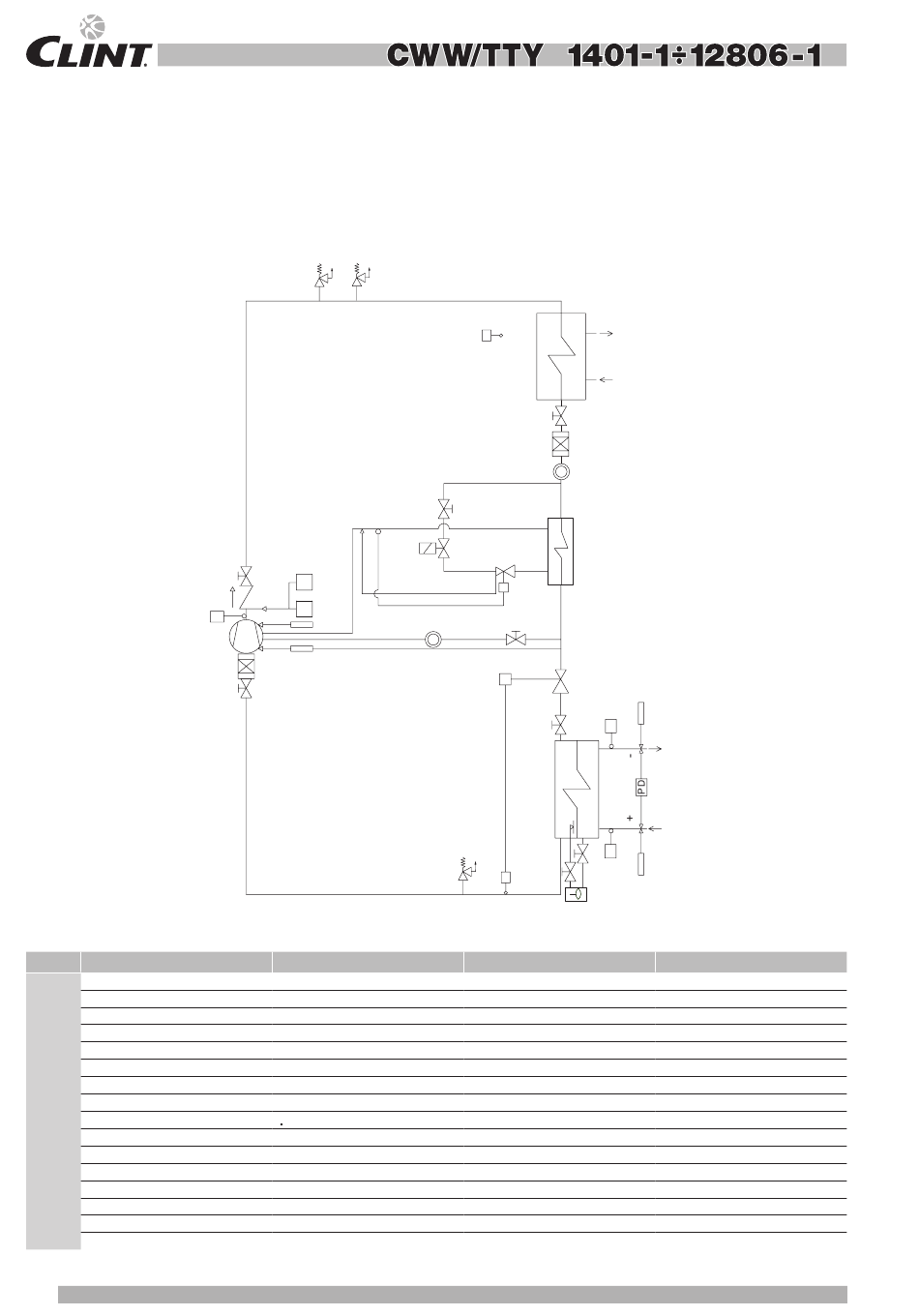

SCHEMA CIRCUITO FRIGORIFERO

Unità con 1 compressore per circuito,
mod. 1401-1 / 1801-1 / 2301-1 / 2701-1.
KAELTEKREISDIAGRAMM
Einheit mit 1 Verdichter je Kreis,
mod. 1401-1 / 1801-1 / 2301-1 / 2701-1.
DENOMINAZIONE
CA
Condensatore
CV
Valvola di ritegno
EL
Elettrovalvola linea liquido
EW
Evaporatore
FD
Filtro disidratatore
MC
Compressore
PD
Pressostato differenziale
RF
Rubinetti (accessorio)
SC
Scambiatore
SF
Indicatore di liquido
SL
Sonda di livello
SPH
Pressostato di alta pressione
SPS
Pressostato di sicurezza
TP
Trasduttore di pressione
VDS
Valvola di sicurezza
VT
Valvola termostatica
20
VDS
RF
SPS
P>
CV
P> SPH
T
TP
MC
TP
FD
RF
DESIGNATION
Condenser
Gate valve
Electro valve on liquid line
Evaporator
Filter-drier
Compressor
Differential pressure switch
Shut-off valves (accessory)
Exchanger
Sight glass
Level sensor
High pressure switch
Safety pressure gauges
Pressure transducer
Safety valve
Expansion valve

REFRIGERATION CIRCUIT DIAGRAM

Units with 1 compressor each circuit,
mod. 1401-1 / 1801-1 / 2301-1 / 2701-1.
SCHÉMA DU CIRCUIT FRIGORIFIQUE
Unités avec 1 compresseur pour circuit,
mod. 1401-1 / 1801-1 / 2301-1 / 2701-1.
T
TA
CA
RF
FD
SF
RF
SC
VT
EL
RF
SF
Motor Cooling Line
VT
RF
EW
RF
VDS
T
BEZEICHNUNG
Luftgek. Verflüssiger
Rückschlagventil
Elektroventil auf der Flüssigkeitslinie
Verdampfer
Filtertrockner
Verdichter
Differentialem Druckschalter
Absperrventile (Zubeör)
Wärmetauscher
Schauglas
Niveauwächter Fühler
Hochdruckwächter
Sicherheitsdruckschalter
Druckgeber
Sicherheitsventil
Expansionsventil
TP
T
T
RF
TP
SL
DESCRIPTION
Condenseur
Vanne de retention
Électrovanne sur la ligne liquide
Voyant liquide
Filtre deshydrateur
Compresseur
Pressostat differentiel
Robinets (accessoire)
Échangeur
Indicateur de liquide
Capteur
Pressostat de haute pression
Safety pressure gauges
Transducteur de press
Vanne securité
Détendeur
