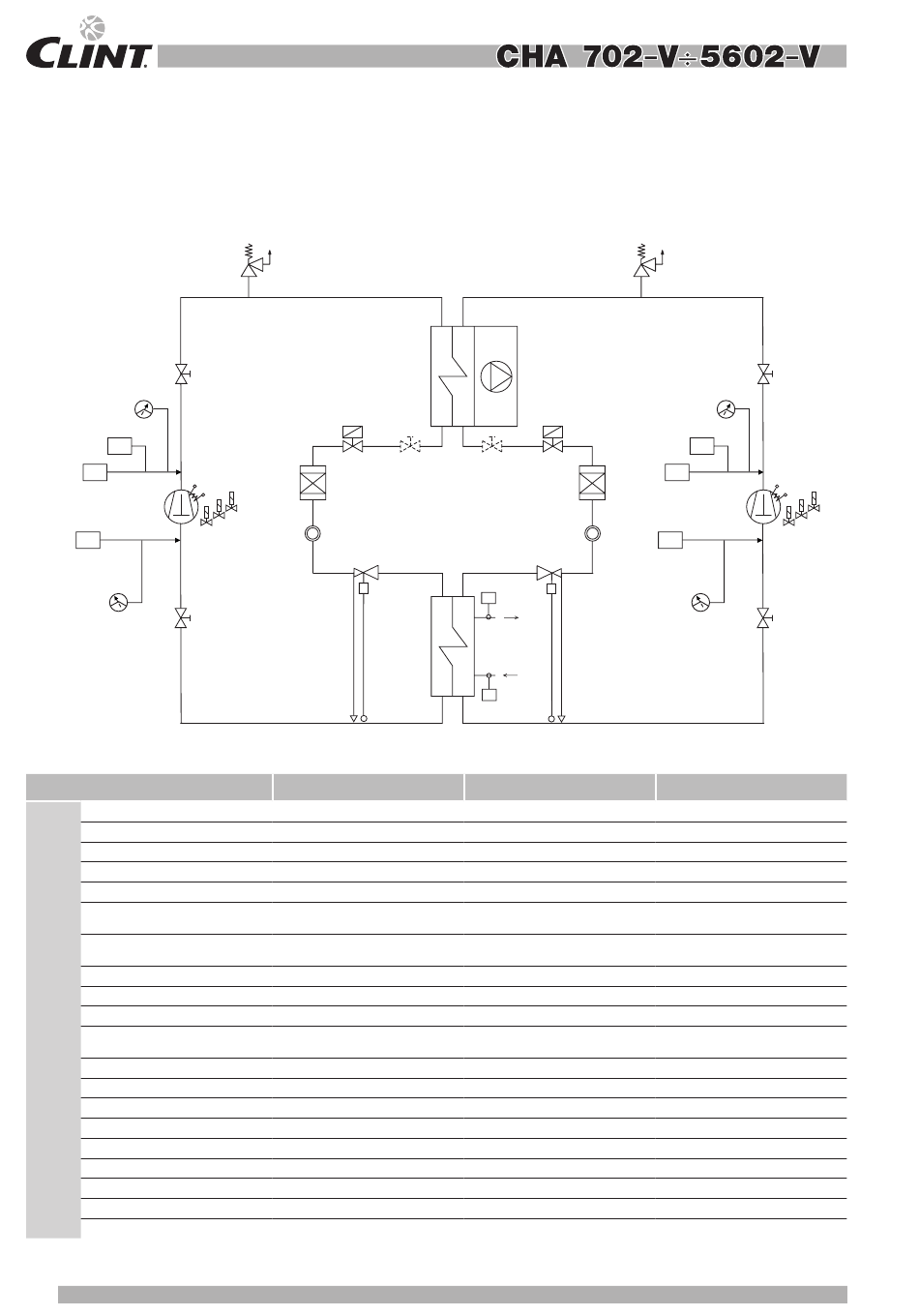

SCHEMA CIRCUITO FRIGORIFERO

Unità per solo raffreddamento
KÄLTEKREISLAUFSCHEMA
Einheit nur Kühlung
RM
MHP
SPS P>
P>
SPH
RC
MC
P<
SPL
MLP
RA
DENOMINAZIONE
CA
Condensatore
EL
Elettrovalvola linea liquido
EW
Evaporatore
FD
Filtro disidratatore
MC
Compressore
Manometro alta pressione
MHP
(accessorio 702-V÷2402-V)
Manometro bassa pressione
MLP
(accessorio 702-V÷2402-V)
MV
Ventilatori assiali
RA
Rubinetto aspirazione
RC
Resistenza carter
Rubinetto linea liquido
RLL
(accessorio)
RM
Rubinetto mandata
SF
Indicatore di liquido
SPH
Pressostato di alta pressione
SPL
Pressostato bassa pressione
SPO
Pressostato olio
SPS
Pressostato di sicurezza
VDS
Valvola di sicurezza
VP
Valvola di parzializzazione
VT
Valvola termostatica
18
VDS
EL
FD
VP
SF
VT
DESIGNATION
Condenser
Electro valve on liquid line
Evaporator
Filter-drier
Compressor
High pressure guage
(accessory 702-V÷2402-V)
Low pressure guage
(accessory 702-V÷2402-V)
Axial fans
Suction line shut-off valve
Crank case heater
Liquid line shut-off valve
(accessory)
Discharge line
Sight glass
High pressure switch
Low pressure switch
Oil pressure gauges
Safety pressure gauges
Safety valve
Step regulation valve
Expansion valve

REFRIGERATION CIRCUIT DIAGRAM

Only cooling units

SCHEMA DU CIRCUIT FRIGORIFIQUE

Groupe de production d'eau glacée
CA MV
EL
RLL RLL
FD
SF
VT
T
EW
T
BEZEICHNUNG
Luftgek. Verflüssiger
Elektroventil auf der Flüssigkeitslinie
Verdampfer
Filtertrockner
Verdichter
Hochdruckmanometer
(Zubehör 702-V÷2402-V)
Niederdruckmanometer
(Zubehör 702-V÷2402-V)
Axiallüftern
Ansaugseite Absperrventil
Öflsumpfheizung
Flüssigkeitslinie Absperrventil
(Zubehör)
Druckseite Absperrventil
Schauglas
Hochdruckwächter
Unterdruckwächter
Verdichter Ölmanometer
Sicherheitsdruckschalter
Sicherheitsventil
Leistungsregelung Ventil
Expansionsventil
VDS
RM
MHP
SPS P>
P>
SPH
RC
MC
P<
SPL
MLP
RA
DESCRIPTION
Condenseur
Électrovanne sur la ligne liquide
Évaporateur
Filtre deshydrateur
Compresseur
Manomètres de haute pression
(accessoire mod. 702-V÷2402-V)
Manomètres de basse pression
(accessoire mod. 702-V÷2402-V)
Ventilateurs axiaux
Robinet aspiration
Résistence carter
Robinet ligne liquide
(accessoire)
Robinet gaz
Indicateur de liquide
Pressostat de haute pression
Pressostat de basse pression
Pressostat huile
Pressostat de sécurité
Vanne securité
Vanne de partialization
Détendeur
VP
