førsteinnstillinger ved å aktivere «Avslutte førsteinnstillinger».
Visningen skifter til hovedmenyen.

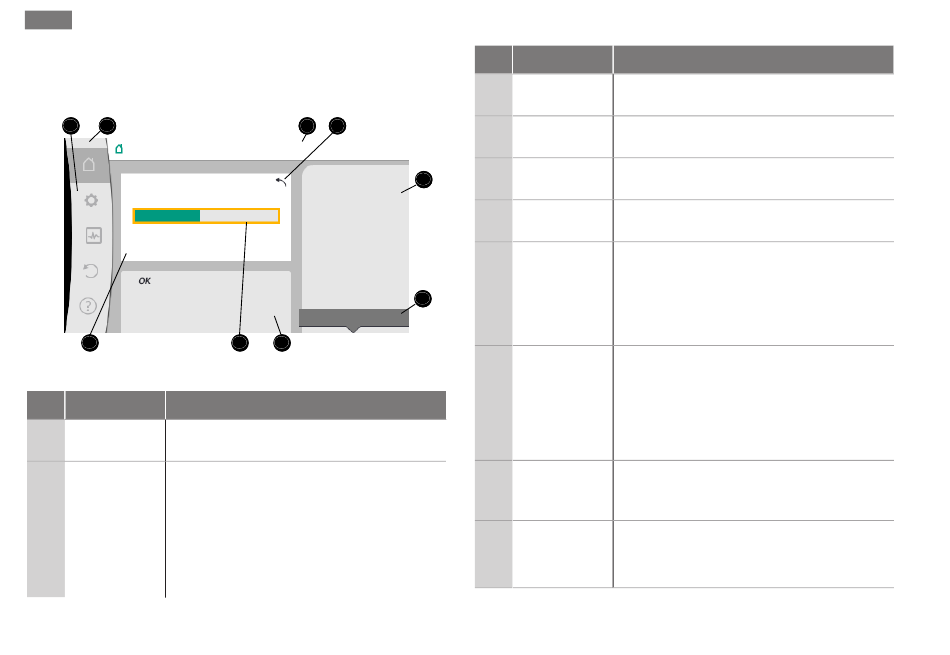

Hovedskjerm
1 1,1
Radiator - differansetrykk Δp-v
Settpunkt løftehøyde
1,0
6,1 m
Normal drift
3
Fig. 2: Hovedskjerm
Pos. Betegnelse Forklaring
Hovedmenyo Valg av forskjellige hovedmenyer
1
mråde
Statusområde: Informasjon om en pågående prosess, en
Feil-, varsel- varsel- eller feilmelding.
eller
Blå: Prosess eller kommunikasjons-status
1.1
(CIF-modul-kommunikasjon)
prosessinform
Gul: Advarsel
asjons-visning
Rot: Feil
252
All manuals and user guides at all-guides.com
2 6
Driftspunkt:
6,9
Δp-v
12,0 Q = 10,3 m³/h
H = 2,0 m
Måleverdier:
T Fluid = 68,2 °C
P elek. = 160 W
W elek. = 42,0 kWh
Ytterligere innstillinger
4 5
Pos. Betegnelse
Tittellinje
2
Settpunkt-
3
7
visningsfelt
Settpunktedit
4
or
Aktive
påvirkninger
5
8
Tilbakesetting
sinformasjon
6
Driftsdata- og
7 måleverdiomr
åde
Henvisning til
kontekstmeny
8
Tab. 8: Hovedskjerm
Forklaring
Grå: Ingen bakgrunnsprosess, ingen varsel-
eller feilmeldinger.
Aktuelt innstilt applikasjon og
reguleringstype.
Viser aktuelt innstilte settpunkter.
Gul ramme: Aktiver settpunkteditoren ved å
trykke på betjeningsknappen.
Viser påvirkninger på den innstilte
reguleringsmodusen
f.eks. aktiv senkedrift, No-Flow Stop OFF
(se tabell «Aktive påvirkninger»). Det kan
vises opptil fem aktive påvirkninger.
Ved aktiv settpunkteditor vises
settpunktverdien som var innstilt før
endringen.
Pilen indikerer at man kan sette
settpunktet tilbake på sin forrige verdi med
tilbake-tasten.
Viser aktuelle driftsdata og måleverdier.
Flere kontekstavhengige alternativer på en
egen kontekstmeny.
WILO SE 2019-11
