La condition pour l'introduction automatique du fil est la préparation correcte de la gaine,
notamment dans la zone du tube capillaire ou du tube gaine > voir le chapitre 5.3.1.
L'utilisation d'une force de pression inadaptée accroît l'usure des galets du dévidoir !
•
La force de pression, au niveau de l'écrou de réglage des unités de pression, doit être réglée
de telle façon que le fil soit maintenu et qu'il puisse tout de même coulisser lorsque la bobine
de fil reste bloquée !
•

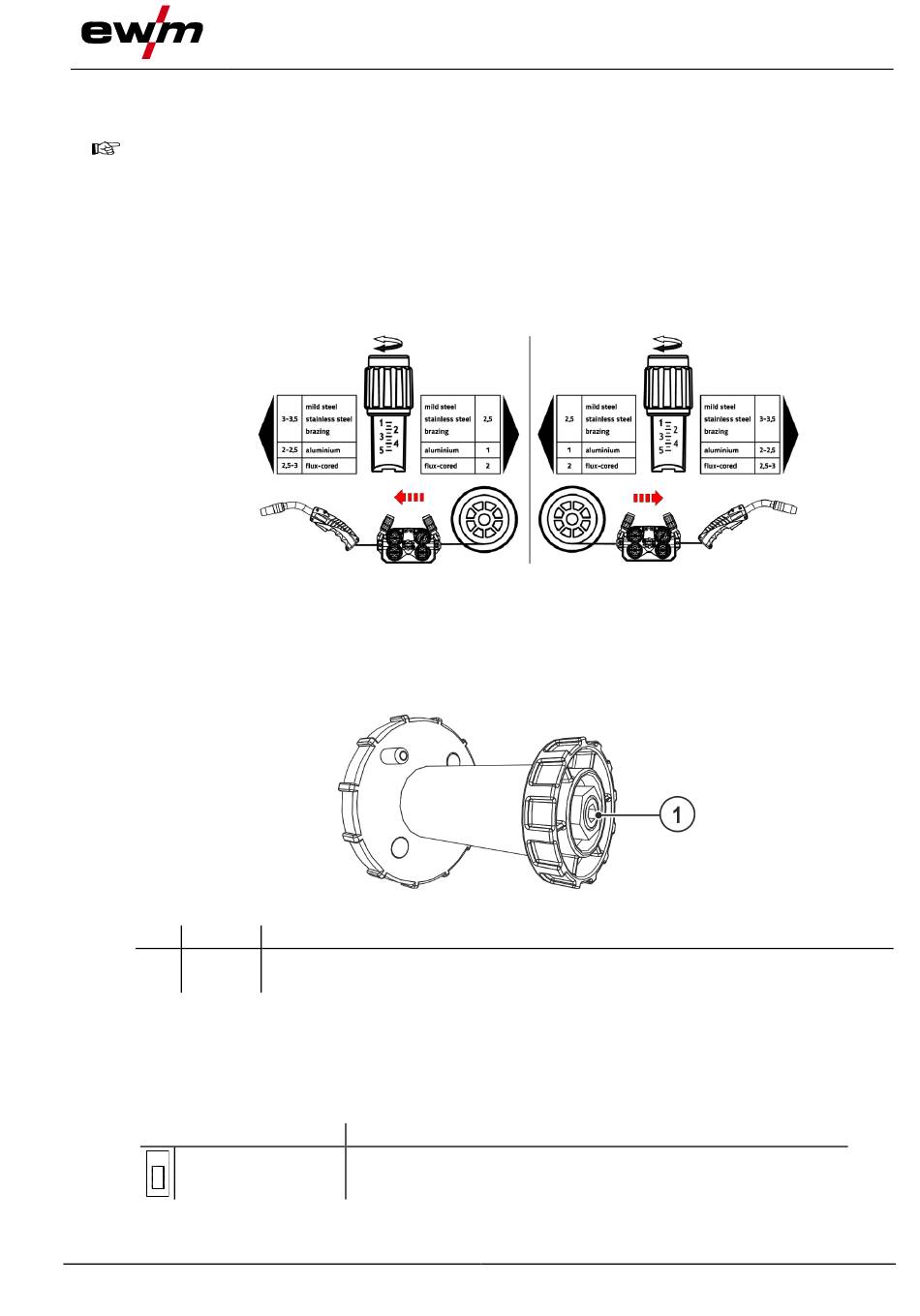

Augmenter la force de pression des galets avant (vu dans le sens de l'avance du fil) !
•
La force de pression doit être réglée au niveau des écrous de réglage de l'unité de pression et ce,
indépendamment pour chaque côté (entrée/sortie de fil) en fonction du métal d'apport utilisé. Un
tableau des valeurs de réglage figure sur une étiquette placée à proximité de l'entraînement du fil :
Variante 1 : position de montage gauche
Arrêt automatique de l'introduction du fil
Placer la torche de soudage contre la pièce pendant l'introduction du fil. Le fil de soudage est alors
introduit jusqu'à ce qu'il rencontre la pièce.
5.3.2.5
Réglage du frein de bobine
Pos. Symbole Description
1
•
Serrer la vis hexagonale (8 mm) dans le sens horaire pour augmenter le freinage.
Serrez le frein de la bobine jusqu'à l'arrêt du moteur du dérouleur mais sans bloquer le
fonctionnement !
5.3.3
Torche de soudage standard MIG/MAG
La touche de soudage de la torche de soudage MIG sert à démarrer et arrêter le processus de soudage.
Éléments de commande
Touche de la torche
099-005593-EW502
16.07.2018
0
Vis hexagonale
Fixation du support de bobine de fil et réglage du frein de bobine
Fonctions
•
Démarrage / Arrêt du soudage
Structure et fonctionnement
Variante 2 : position de montage droite
Illustration 5-16
Illustration 5-17
Procédé de soudage MIG/MAG
29
