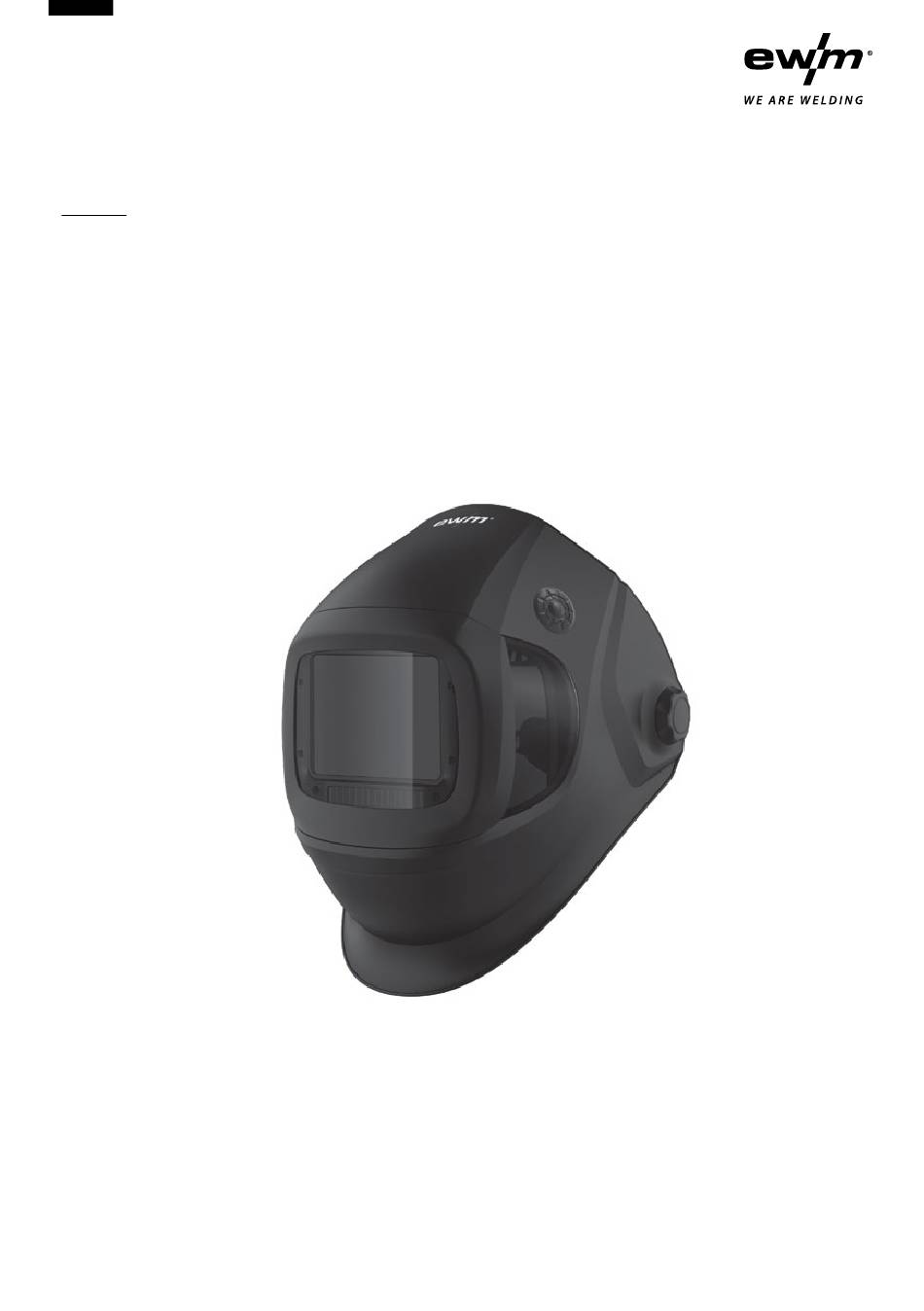

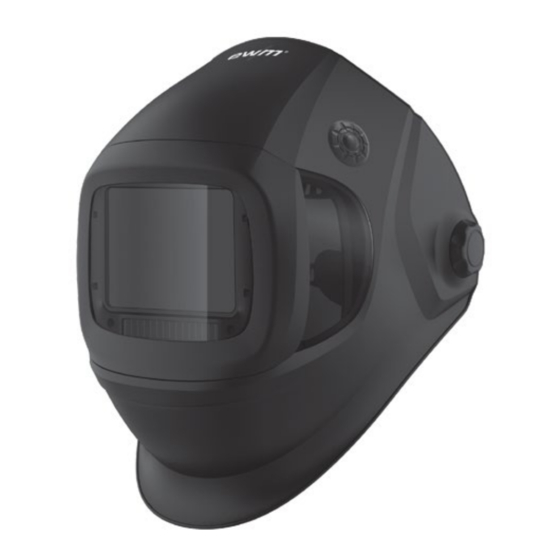

- Page 1 MASQUE DE SOUDAGE À OBSCURCISSEMENT AUTOMATIQUE – INSTRUCTIONS D’UTILISATION POWERSHIELD GUARDIAN ECLIPSE www.ewm-group.com...
- Page 3 Si le problème ne peut pas être identifi é et résolu, n’utilisez pas la cassette an- ti-éblouissement. • Le Powershield Guardian ECLIPSE est compatible avec tous les modes opératoires de sou- dage courants, à l’exception du soudage au gaz et par faisceau laser. L’utilisation du produit pour ces applications peut entraîner des lésions oculaires permanentes et une perte de la...
- Page 4 peuvent compromettre la visibilité et réduire considérablement la protection. Tous les composants endommagés doivent être immédiatement remplacés. • Ce masque ne protège pas contre les engins explosifs ou les liquides corrosifs. • Retirez tous les films de protection du masque avant utilisation. •...
- Page 5 Rembourrage souple 2.2 Utilisation prévue Le Powershield Guardian Eclipse a été conçu pour protéger les yeux de l’utilisateur contre les rayonnements nocifs, y compris la lumière visible, les rayons ultraviolets (UV) et les rayons infrarouges (IR), générés par certains modes opératoires de soudage/découpage à...
- Page 6 • Affûtage • Coupage plasma Le Powershield Guardian Eclipse permet aux soudeurs de voir clairement et en toute sécurité leur travail pendant l’installation, pendant le soudage et par la suite, sans qu’il soit nécessaire de soulever manuellement l’écran de protection ou la cassette.
- Page 7 3.2 Fonction de la cassette anti-éblouissement 1. Niveau de protection (fig. B-5) Les domaines suivants sont prédéfinis : • Mode affûtage : Niveau d’obscurcissement 3 (ne peut pas être modifié) • Mode de coupe : Niveaux d’obscurcissement de 5 à 8 •...
- Page 8 7. Mode MIX (fig. B-4) Ce mode convient au pointage et au soudage à courant élevé. Il contribue à réduire la fatigue oculaire en raison de changements brusques de niveau de protection. Le mode MIX se compose de 3 périodes : 1.
- Page 9 4. Commutation de mode Appuyez sur le bouton-poussoir « MODE » jusqu’à ce que le réglage souhaité (SMART/ GRIND/CUT/WELD/MIX) s’affiche. GRIND Maintenez le bouton-poussoir du mode affûtage (fig. C) enfoncé pendant 2 se- condes pour activer le mode affûtage. La LED (fig. B-2) clignote en vert toutes les 3 secondes.
- Page 10 3. Réglage de l’angle de vision • Desserrez l’écrou de blocage droit. • Réglez l’angle de vision à l’aide des tiges situées sur l’écran de limitation d’angle. • Engagez la tige dans la fente souhaitée sur la vis de droite (fig.
- Page 11 La coque et la cassette anti-éblouissement sont marquées en conséquence. La classifica- tion pour la protection des yeux et du visage est conforme à la norme EN ISO 16321. Masque de soudage EWM avec cassette anti-éblouissement 950T-G 16321 W3 / 5–8 / 9–13 V2...
- Page 12 « 16321 EWM W15 E HM 1-M CE » « 16321 EWM W5 E CE » 16321 : Numéro de cette norme EWM : Marquage du 16321 : Numéro de cette norme EWM : Marquage du fabricant W5 : Le matériau de la coque répond aux fabricant W15 : Le matériau de la coque répond aux...
- Page 13 Protégez-la des rayons directs du soleil et de la chaleur. Retirez les piles si vous devez la stocker pendant une longue période. 7. SPÉCIFICATIONS Modèle Powershield Guardian Eclipse Champ de vision 107 x 75 mm (4,21" x 2,95") Taille de la cassette 156 x 123 x 33 mm (6,14"...
- Page 14 8. RECHERCHE D’ERREURS DÉFAUT CAUSE MESURE CORRECTIVE Niveau de piles faible. Remplacez les piles. L'écran de garde extérieur Remplacez l'écran de garde La cassette anti-éblouis- est sale. extérieur. sement scintille ou ne s'assombrit pas automati- Capteurs d'arc encrassés. Nettoyez les capteurs d'arc. quement.
- Page 15 TABLEAU DES NIVEAUX DE PROTECTION GUIDE DES NIVEAUX DE PROTECTION TAILLE DES ÉLEC- NIVEAU DE PROTEC- COURANT NIVEAU DE PRO- FONCTIONNEMENT TRODES TION PROPOSÉ D'ARC (A) TECTION MINIMUM 1/32 POUCE (MM) (CONFORT) Moins de 3 (2,5) Moins de 60 – Soudage à...
- Page 16 C’est avec plaisir que nous vous conseillerons : sales@ewm-group.com EWM est votre partenaire pour la meilleure technologie de soudage. Avec EWM, vos soudages sont plus rentables, plus sûrs et de meilleure qualité. Des installations innovantes, des modes opératoires de soudage performants, des technologies et des services numériques, associés à...
