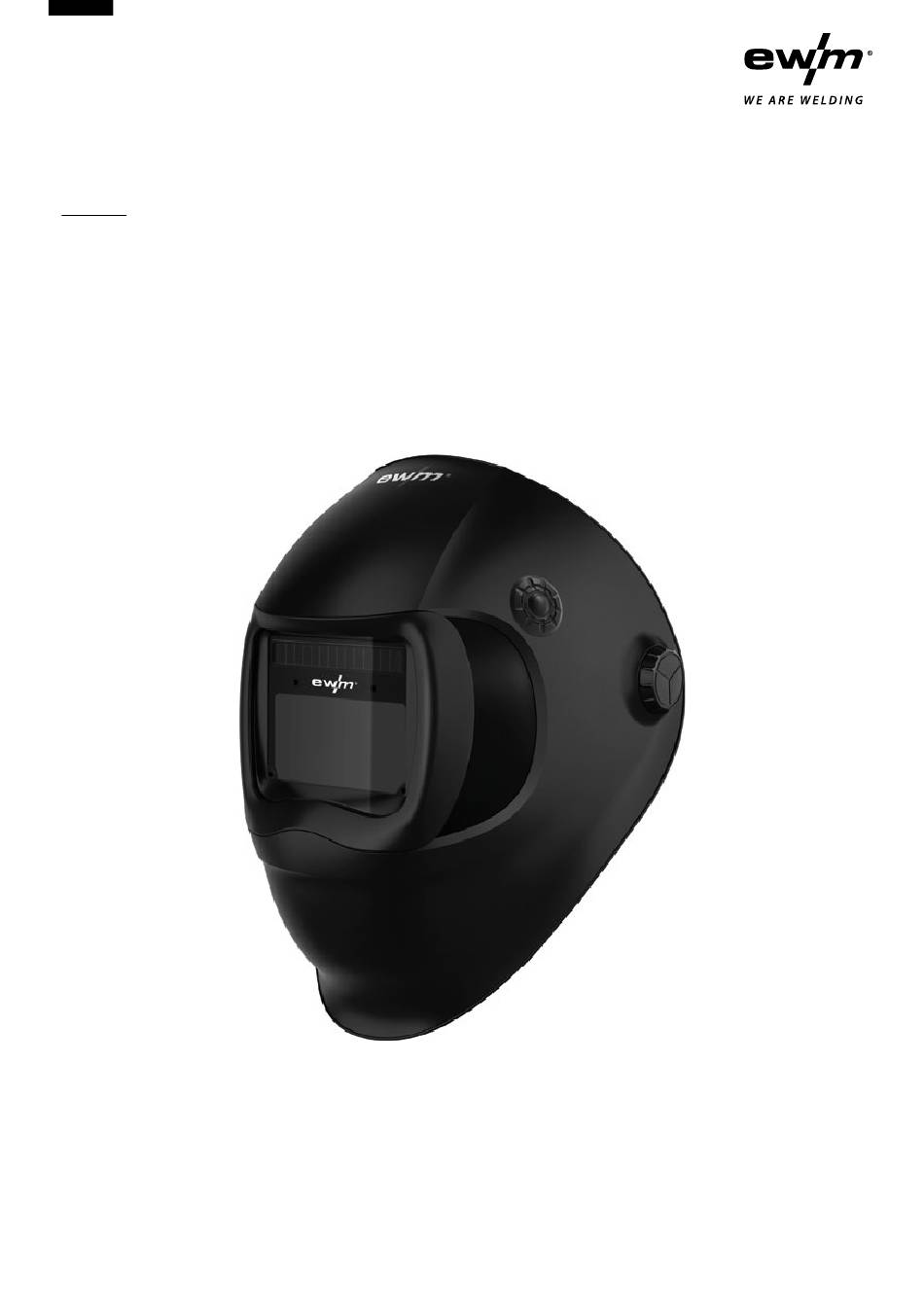

MASQUE DE SOUDAGE À
OBSCURCISSEMENT AUTOMATIQUE –
INSTRUCTIONS D'UTILISATION
POWERSHIELD GUARDIAN PROTECT
www.ewm-group.com

Publicité

loading

Sommaire des Matières pour EWM POWERSHIELD GUARDIAN PROTECT

  • Page 1 MASQUE DE SOUDAGE À OBSCURCISSEMENT AUTOMATIQUE – INSTRUCTIONS D’UTILISATION POWERSHIELD GUARDIAN PROTECT www.ewm-group.com...
  • Page 2 GRIND SENSI MODE 4 5 6 7 8 WELD 9 10 11 12 13 DELAY TEST WELD SHADE DARK...
  • Page 3 Si le problème ne peut pas être identifié et résolu, n’utilisez pas la cassette anti-éblouissement. • Le Powershield Guardian PROTECT est compatible avec tous les modes opératoires de soudage courants, à l’exception du soudage par faisceau laser. L’utilisation du produit pour ces applications peut entraîner des lésions oculaires permanentes et une perte de...
  • Page 4 • Ce masque ne protège pas contre les engins explosifs ou les liquides corrosifs. • Retirez tous les films de protection du masque. • Utilisez la cassette anti-éblouissement uniquement à des températures comprises entre -10 °C (14 °F) et 55 °C (131 °F). •...
  • Page 5 Bandeau de sudation 2.2 Utilisation prévue Le Powershield Guardian PROTECT a été conçu pour protéger les yeux de l’utilisateur contre les rayonnements nocifs, y compris la lumière visible, les rayons ultraviolets (UV) et les rayons infrarouges (IR), générés par certains modes opératoires de soudage/découpage à...
  • Page 6 Le Powershield Guardian PROTECT permet aux soudeurs de voir clairement et en toute sécurité leur travail pendant l’installation, pendant le soudage et par la suite, sans qu’il soit nécessaire d’interrompre et de soulever manuellement l’écran de protection ou la cassette.
  • Page 7 2. Sensibilité (fig. B-7) La sensibilité du capteur peut être adaptée à une grande variété de modes opératoires de soudage et de conditions de travail. Le temps de sensibilité peut être réglé sur 5 niveaux, en fonction des besoins. Une règle simple pour obtenir des performances optimales est de régler d’abord la sensibilité...
  • Page 8 Une temporisation plus faible est recommandée pour le pointage rapide, tandis qu’une temporisation plus élevée convient davantage au soudage à courant élevé. 3.3 Réglages de la cassette anti-éblouissement 1. Sélection du niveau de protection Consultez le tableau des niveaux de protection en dernière page pour déterminer le niveau de protection sombre approprié...
  • Page 9 2. Réglage de la distance entre la cassette et le visage • Appuyez sur les loquets de « VERROUILLAGE » des deux côtés et maintenez-les en place (fig. D-3). Ainsi, il est possible de faire glisser le bandeau d’avant en arrière. •...
  • Page 10 La coque et la cassette anti-éblouissement sont marquées en conséquence. La classification pour la protection des yeux et du visage est conforme à la norme EN ISO 16321. Masque de soudage EWM à obscurcissement automatique 745L 16321 W2,5 / 4–8 / 9–13 V1...
  • Page 11 Protégez-la des rayons directs du soleil et de la chaleur. Retirez les piles si vous devez la stocker pendant une longue période. 7. SPÉCIFICATIONS Modèle Powershield Guardian PROTECT Champ de vision 100 x 50 mm (3,94" x 1,97") Taille de la cassette 115 x 94 x 9 mm (3,45"...
  • Page 12 8. RECHERCHE D’ERREURS DÉFAUT CAUSE MESURE CORRECTIVE Niveau de piles faible. Remplacez les piles. L'écran de garde extérieur Remplacez l'écran de garde La cassette anti-éblouis- est sale. extérieur. sement scintille ou ne s'assombrit pas automati- Capteurs d'arc encrassés. Nettoyez les capteurs d'arc. quement.
  • Page 13 TABLEAU DES NIVEAUX DE PROTECTION GUIDE DES NIVEAUX DE PROTECTION TAILLE DES NIVEAU DE COURANT NIVEAU DE PRO- FONCTIONNEMENT ÉLECTRODES PROTECTION D'ARC (A) TECTION MINIMUM 1/32 POUCE (MM) PROPOSÉ (CONFORT) Moins de 3 (2,5) Moins de 60 – Soudage à l'électrode 3–5 (2,5–4) 60–160 enrobée...
  • Page 14 NOTES...
  • Page 15 NOTES...
  • Page 16 C’est avec plaisir que nous vous conseillerons: sales@ewm-group.com EWM est votre partenaire pour la meilleure technologie de soudage. Avec EWM, vos soudages sont plus rentables, plus sûrs et de meilleure qualité. Des installations innovantes, des modes opératoires de soudage performants, des technologies et des services numériques, associés à...
