Raccordement du faisceau de liaison
Sur cette série de générateurs, le câble de mise à la terre du faisceau intermédiaire ne peut pas
être raccordé au générateur de soudage ou au dévidoir ! Supprimer le câble de mise à la terre ou
le replacer dans le faisceau de flexibles !
Pos. Symbole Description
1
2
3
4
5
6
7
8
•
Faire passer l'extrémité du faisceau par le soulagement de tension du faisceau intermédiaire et la fixer
avec une sangle de fixation comme indiqué sur l'illustration.
•
Brancher le câble de courant de soudage dans la « prise de raccordement courant de soudage » puis
verrouiller en tournant vers la droite.
•
Connecter l'écrou d'accouplement du tuyau de gaz protecteur au raccord G¼".
•
Brancher la fiche du câble de commande dans la prise de raccordement à 7 broches et la fixer avec
un écrou d'accouplement (la fiche ne peut être branchée dans la prise que dans une seule position).
•
Verrouiller les raccords des tuyaux d'eau de refroidissement dans les raccords rapides à obturation :
reflux rouge sur raccord rapide à obturation, rouge (reflux réfrigérant) et
montée bleu sur raccord rapide à obturation, bleu (montée réfrigérant).
099-005593-EW502
16.07.2018
0
Source de courant
Respecter les instructions des documents système supplémentaires !
Faisceau intermédiaire
Prise de raccordement, courant de soudage source de courant
Raccordement du courant de soudage entre la source de courant et le dévidoir.
Raccord G¼", raccord de gaz de protection
Raccord rapide à obturation (rouge)
Retour réfrigérant
Prise de raccordement 7 broches (numérique)
•
Ligne de commande dévidoir
Raccord rapide à obturation (bleu)
Aller réfrigérant
Sangle de fixation
Soulagement de tension faisceau intermédiaire
Structure et fonctionnement
Raccordement du faisceau de liaison

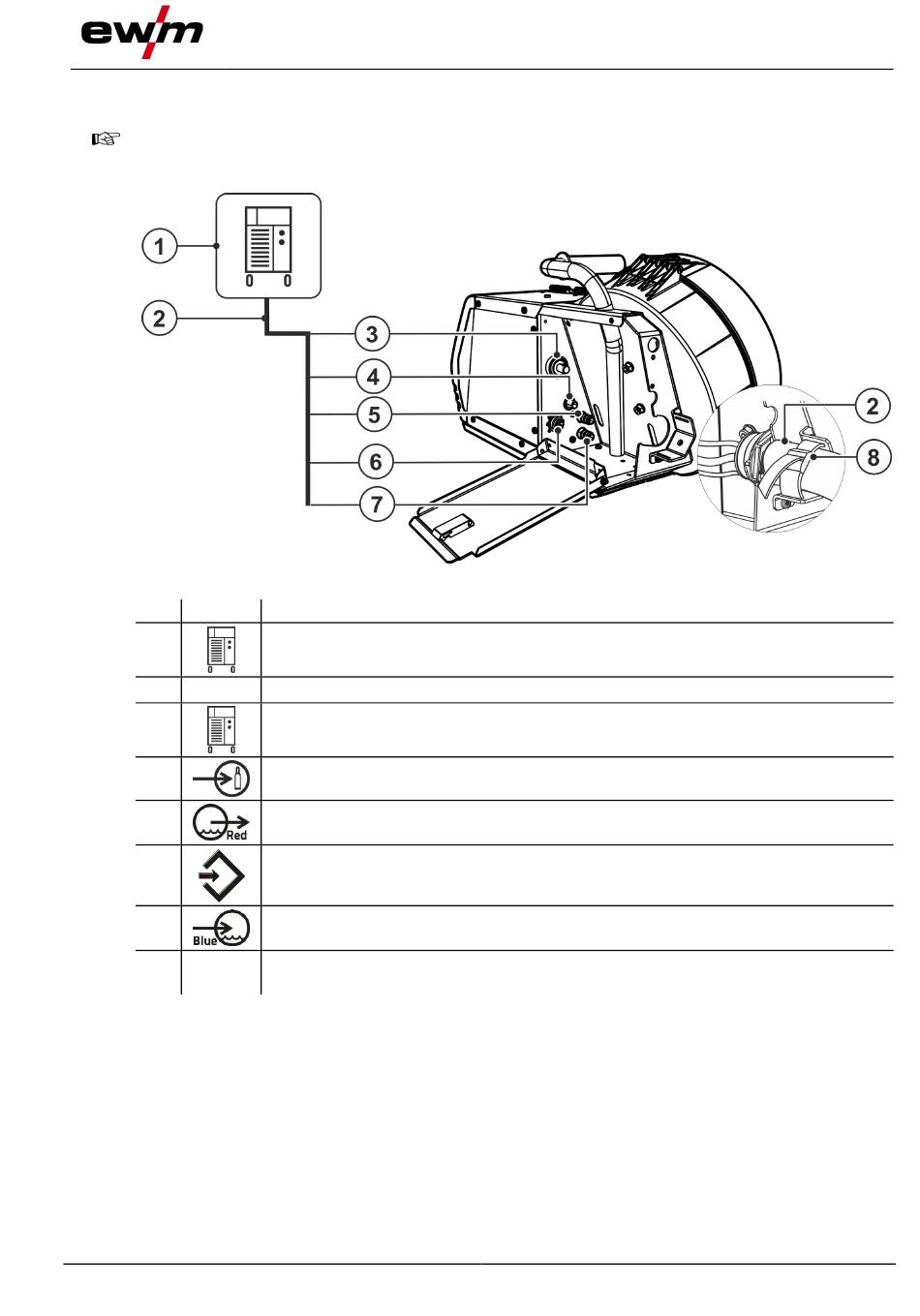

Illustration 5-5
