Structure et fonctionnement

Raccordement de la commande du poste

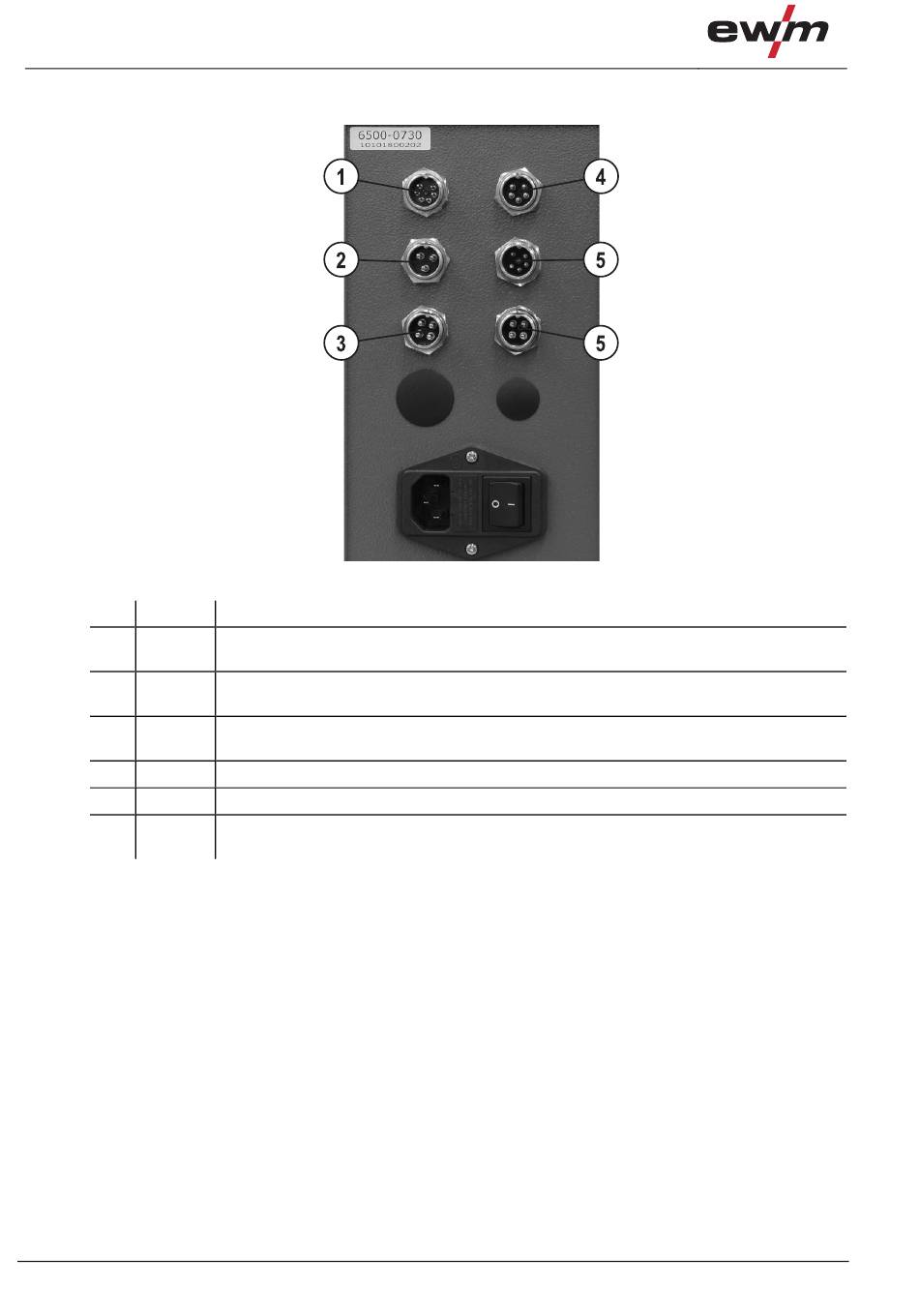

5.2 Raccordement de la commande du poste
Pos. Symbole Description
1
2
3
4
5
6
12
0
Prise de raccordement 7 broches, moteur
Raccord motoréducteur/encodeur
Prise de raccordement 3 broches
Raccordement commutateur à pédale (Marche/Arrêt)
Prise de raccordement 4 broches, ensemble dévidoir
Signal de démarrage, ensemble dévidoir
Prise de raccordement 5 broches, Marche/Arrêt du poste de soudage
Prise de raccordement 6 broches, vanne magnétique
Prise de raccordement, 4 broches
Option
Illustration 5-2
099-010268-EW502
28.03.2011
