Pos. Symbole Description
1
2
3
4
5
6
099-005593-EW502
16.07.2018
0

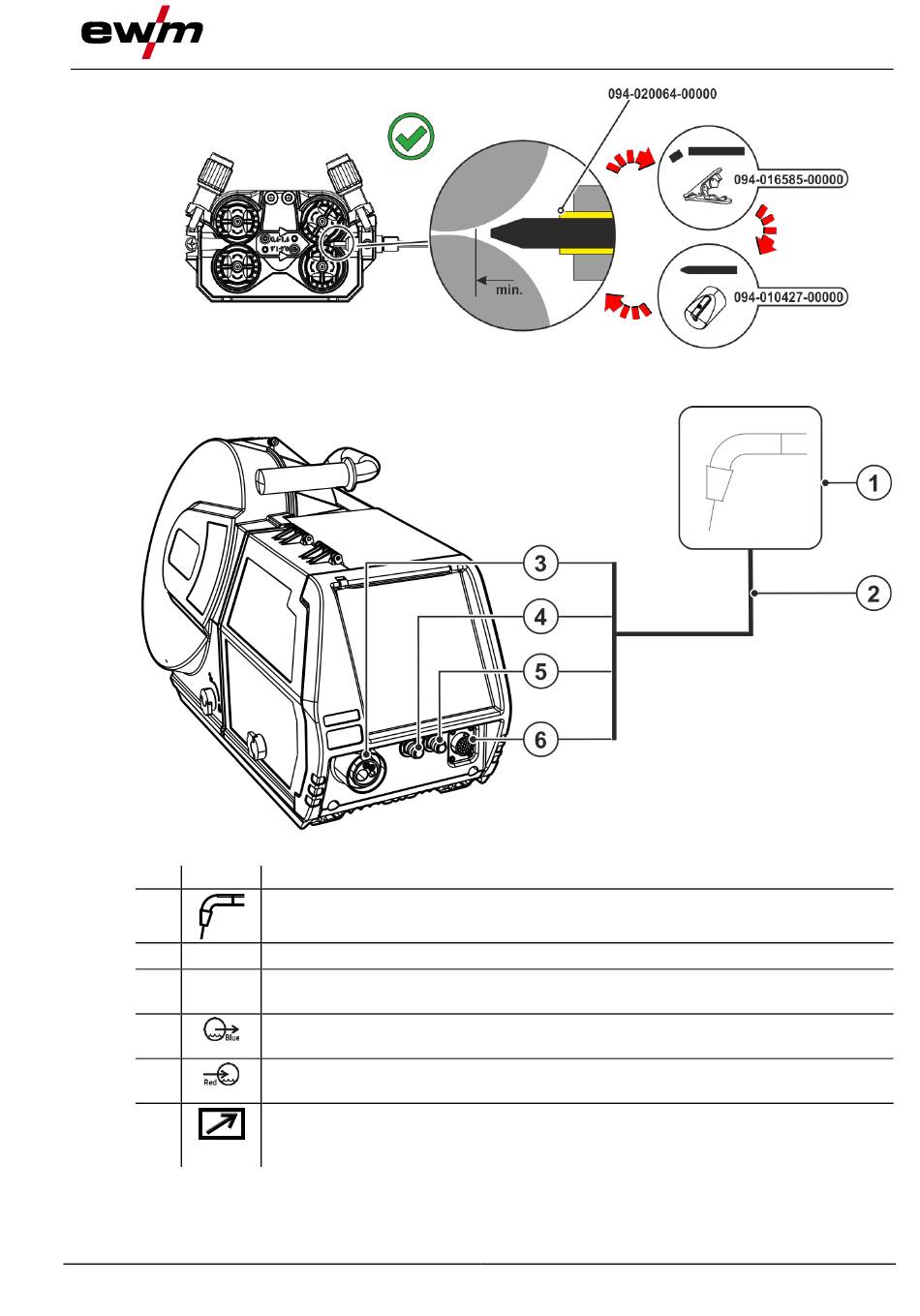

Torche de soudage
Faisceau de torche de soudage
Raccord de torche de soudage (raccord Euro)
Courant de soudage, gaz de protection et gâchette de torche intégrés
Raccord rapide à obturation (bleu)
Aller réfrigérant vers la torche de soudage
Raccord rapide à obturation (rouge)
Retour du réfrigérant depuis la torche de soudage
Prise de raccordement 19 broches (analogique)
Pour le raccordement de composants accessoires analogiques (commande à distance,
ligne de commande, torche de soudage, etc.)
Structure et fonctionnement
Illustration 5-11
Illustration 5-12
Procédé de soudage MIG/MAG
