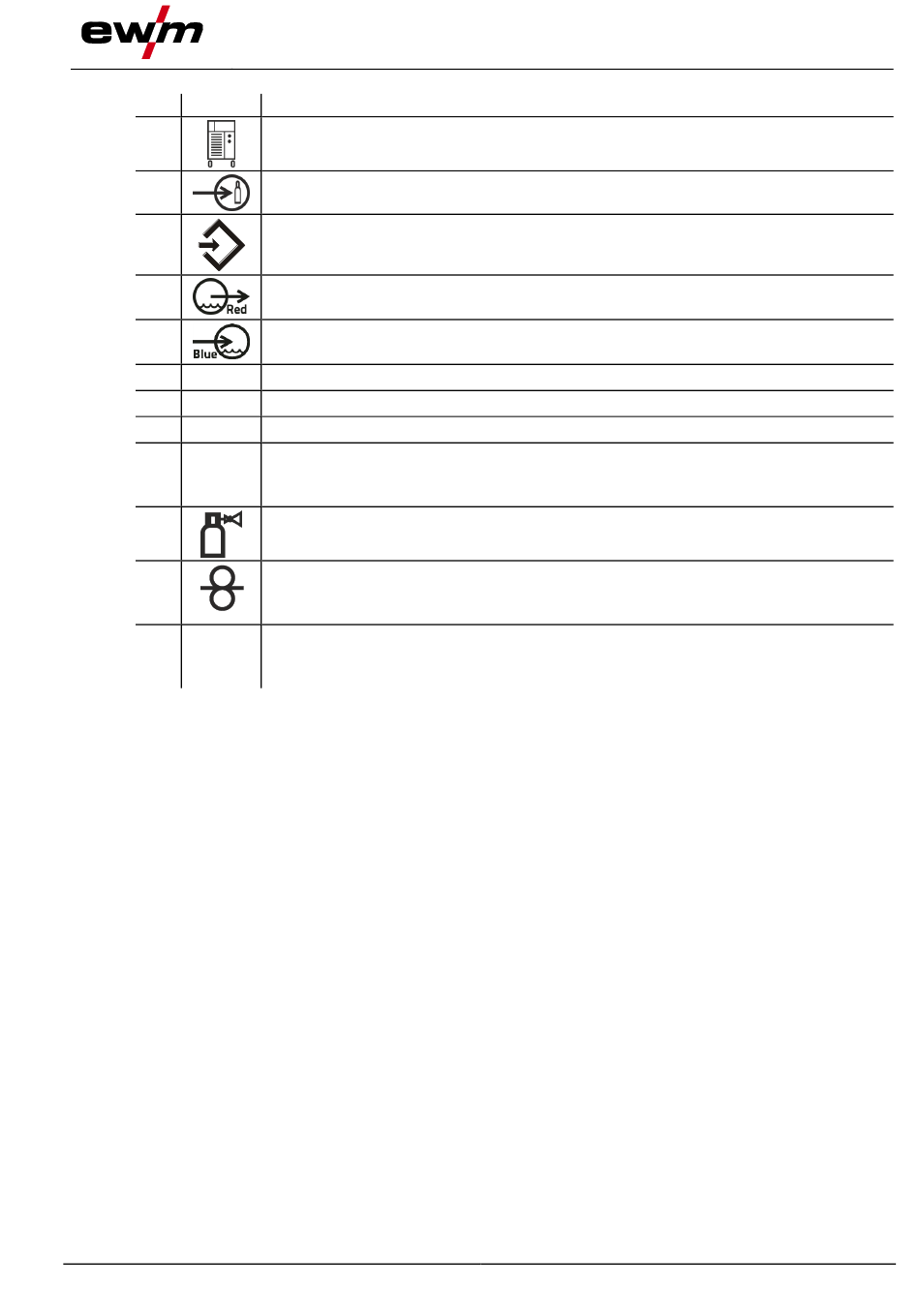

Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
099-005593-EW502
16.07.2018
Description du matériel – Aperçu rapide
0
Prise de raccordement, courant de soudage source de courant
Raccordement du courant de soudage entre la source de courant et le dévidoir.
Raccord G¼", raccord de gaz de protection
Prise de raccordement 7 broches (numérique)
•
Ligne de commande dévidoir
Raccord rapide à obturation (rouge)
Retour réfrigérant
Raccord rapide à obturation (bleu)
Aller réfrigérant
Volet de protection bobine de fil
Support pour bobine de fil
Unité d'avance du fil
Éclairage, intérieur
L'éclairage est éteint en mode économie d'énergie et lors du soudage à l'électrode
enrobée et TIG.
Bouton-poussoir test gaz / rinçage du faisceau > voir le chapitre 5.2.1
Bouton-poussoir introduction du fil
Pour l'introduction sans tension et sans gaz du fil à souder par le faisceau jusqu'à la
torche de soudage.
Volet de protection, coffret dévidoir
À l'intérieur du volet de protection se trouvent les vues d'ensemble des tâches de
soudage (JOB-List) pour les séries de poste de soudage correspondantes.
Vue arrière/vue côté gauche
13
