Sanyo 3-WAY ECO-i SPW-C0705DZH8 Instructions D'installation page 233

■ Purga de ar com uma bomba pneumática (para o teste
de funcionamento) Preparação
Certifique-se de que cada tubo entre as unidades interiores e
exteriores estejam ligados apropriadamente e de que toda a
cablagem para o teste de funcionamento tenha sido instalada.
Retire as tampas das válvulas de todos os orifícios de serviço
na unidade exterior (Fig. 6-2). Repare que todas as válvulas de
serviço na unidade exterior são mantidas fechadas nesta etapa
(Fig. 6-3).
O teste de vazamento do tubo igulador não será necessário se
somente 1 unidade exterior for instalada.
Tampa da válvula
Porca
afunilada
Válvula de tubos
Manómetro
Lo Hi
Válvula
do
cilindro
Abrir
Tubo de
sucção
Abrir
Tubo de
descarga
Abrir
Tubo de
líquido
Abrir
Tubo igualador
Tampa do orifício de serviço
Tubo flexível de carga
Cilindro de gás de
nitrogénio
(Na posição vertical
em pé)
Fechar
Fechar Unidade
exterior
Fechar
Fechar
Teste de vazamento
(1) Instale uma válvula de tubos (com manómetros) e seque
o cilindro de gás de nitrogénio para todos os orifícios de
serviço com tubos flexíveis de carga.
O teste de vazamento do tubo igulador não será
necessário se somente 1 unidade exterior for instalada.
PRECAUÇÃO
Utilize uma válvula de tubos para a purga de ar. Se não
houver uma válvula de tubos disponível, utilize uma
válvula de parada para este propósito. O botão "Hi" da
válvula de tubos deve ser mantido fechado sempre.
(2) Realize a pressurização do sistema só até 33 kgf/cm
com o gás de nitrogénio seco e feche a válvula do cilindro
quando a leitura do medidor atingir 33 kgf/cm
realize o teste de vazamento com sabão líquido.
PRECAUÇÃO
Para evitar a entrada de nitrogénio no sistema do
refrigerante no estado líquido, a parte superior do cilindro
deve estar mais alta que a parte inferior quando realizar

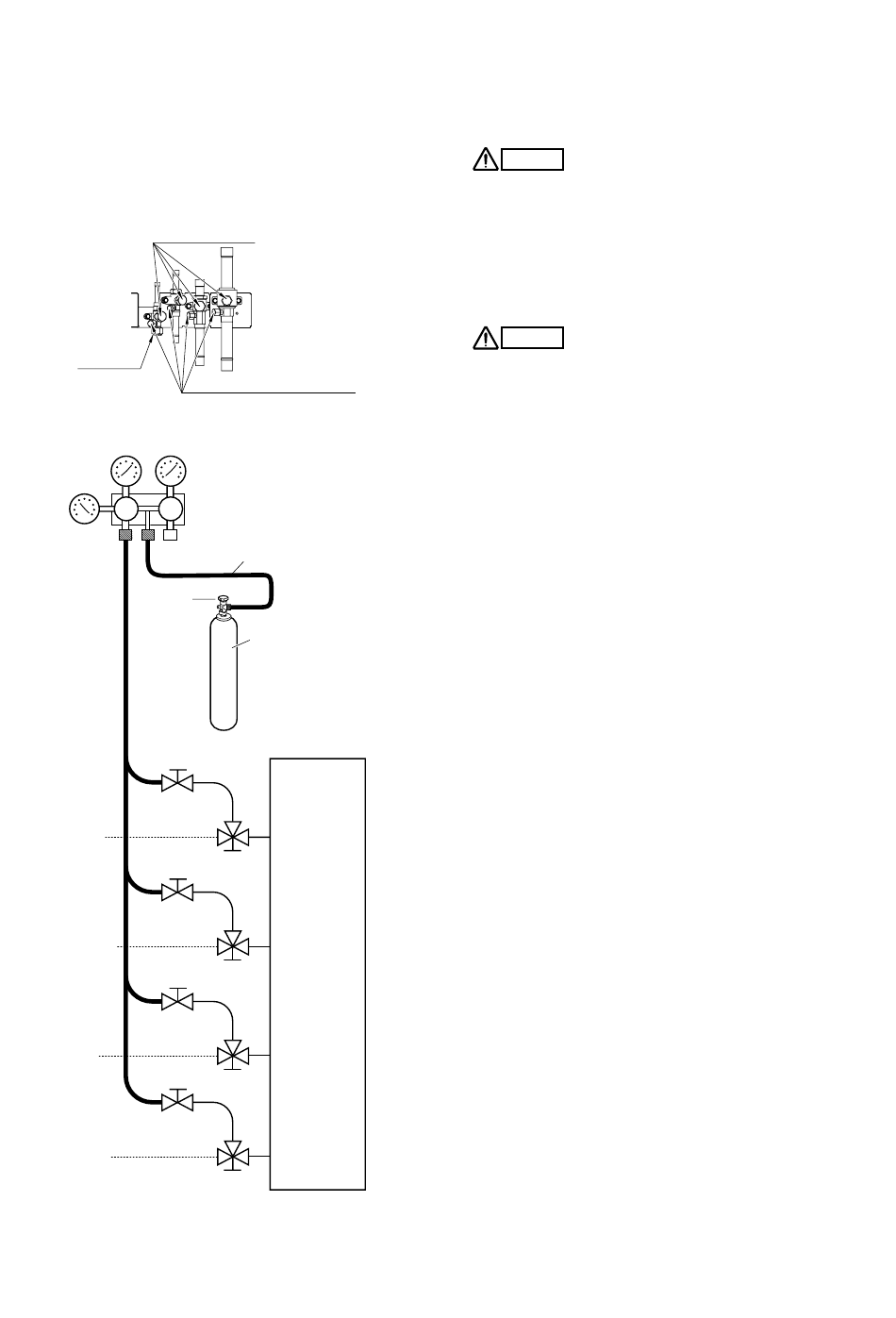

Fig. 6-2
a pressurização do sistema. Usualmente, o cilindro é
utilizado em uma posição vertical em pé.
(3) Realize um teste de vazamento de todas as uniões da
tubagem (tanto interior e exterior) e de todas as válvulas.
Borbulhas indicam um vazamento. Remova o sabão com
um pano limpo após o teste de vazamento.
(4) Depois que for confirmado que o sistema está livre de
vazamentos, libere a pressão do nitrogénio afrouxando o
conector do tubo flexível de carga no cilindro de nitrogénio.
Quando a pressão do sistema baixar ao normal, desligue o
tubo flexível do cilindro.
Fig. 6-3
