Posizione di installazione
Installate l'unità esterna dove è presente spazio sufficiente
per la ventilazione. Altrimenti l'unità potrebbe non funzionare

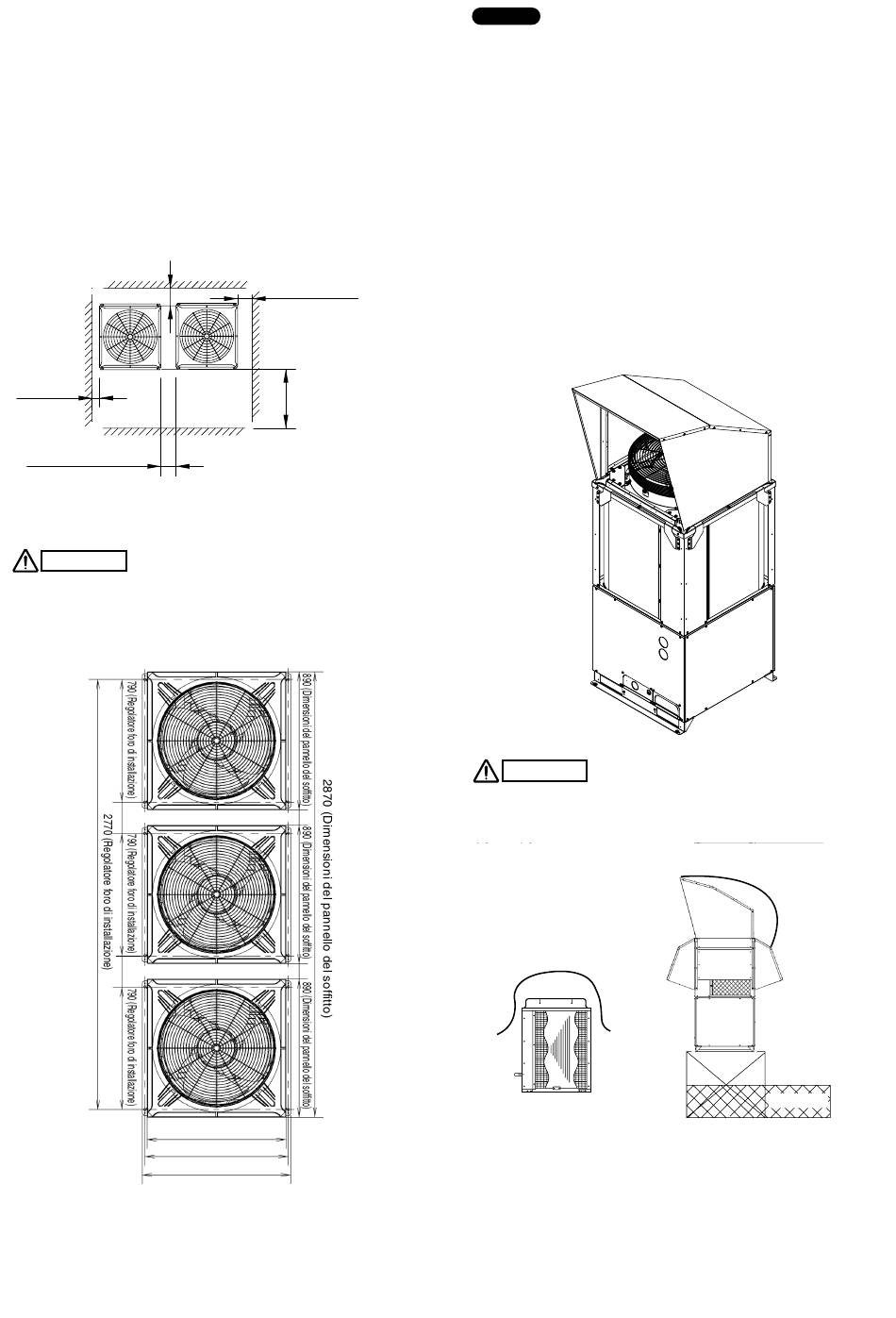

correttamente. La Fig. 2-9 mostra il requisito minimo di spazio
attorno alle unità esterne quando 3 lati sono aperti e 1 solo lato
è chiuso, con spazio aperto al di sopra dell'unità. La base di
montaggio dovrebbe essere di calcestruzzo o di materiale simile
per un drenaggio adeguato. Premunirsi dei bulloni di ancoraggio,
altezza della piattaforma e altri requisiti di installazione specifici
al luogo.
Esempio di installazione di 2 unità
(Quando l'altezza del muro è sotto
1800 mm)
* Più di 100 mm
* Più di
50 mm
* Più di 100 mm
* Tuttavia, assicurarsi di lasciare uno spazio di
300 mm o più o sul lato destro o sul retro dell'unità.
ATTENZIONE
● Lasciate spazio aperto sopra l'unità.
● Costruite prese d'aria o altre aperture nel muro, se
necessario, per assicurare una ventilazione adeguata.
890 (Dimensioni del pannello del soffitto)
920 (Regolatore di installazione)
950 (Dimensioni massime)
Vista dall'alto
* Più di 100 mm
* Più di
500 mm
Fig. 2-9
Fig. 2-10
N OTA
● Non effettuate cablaggi o tubazioni ad una distanza di 300
mm dal pannello anteriore, siccome questo spazio serve
come spazio di servizio per il compressore.
● Assicurare un'altezza di base di almeno 100 mm o più per
assicurare che l'acqua di drenaggio non si accumuli e si
congeli sul fondo dell'unità.
● Se installate una coppa di scolo, installatela prima di
installare l'unità esterna.
* Assicuratevi che vi siano almeno 150 mm tra l'unità esterna
e il pavimento.
Inoltre, la direzione della tubazione e dei cablaggi elettrici
deve essere dal davanti dell'unità esterna.
2-3. Plenum di scarico orizzontale
È necessario installare una camera di scarico dell'aria (da
acquistarsi in loco) per dirigere lo scarico della ventola
orizzontalmente nel caso fosse difficile aprire uno spazio
minimo di 2 m fra l'uscita di scarico dell'aria ed un ostacolo ad
essa vicino. (Fig. 2-11)
ATTENZIONE
In regioni dove cade molta neve, l'unità esterna deve venire
posata su di una piattaforma solida e sollevata protetta
dalla neve. (Fig. 2-12)
EVITARE
Senza protezioni
antineve
(Piattaforma bassa)
20
Fig. 2-11
È PREFERIBILE
Neve caduta
Con protezioni
antineve
(Piattaforma alta)
Fig. 2-12
