Συναρμολόγηση

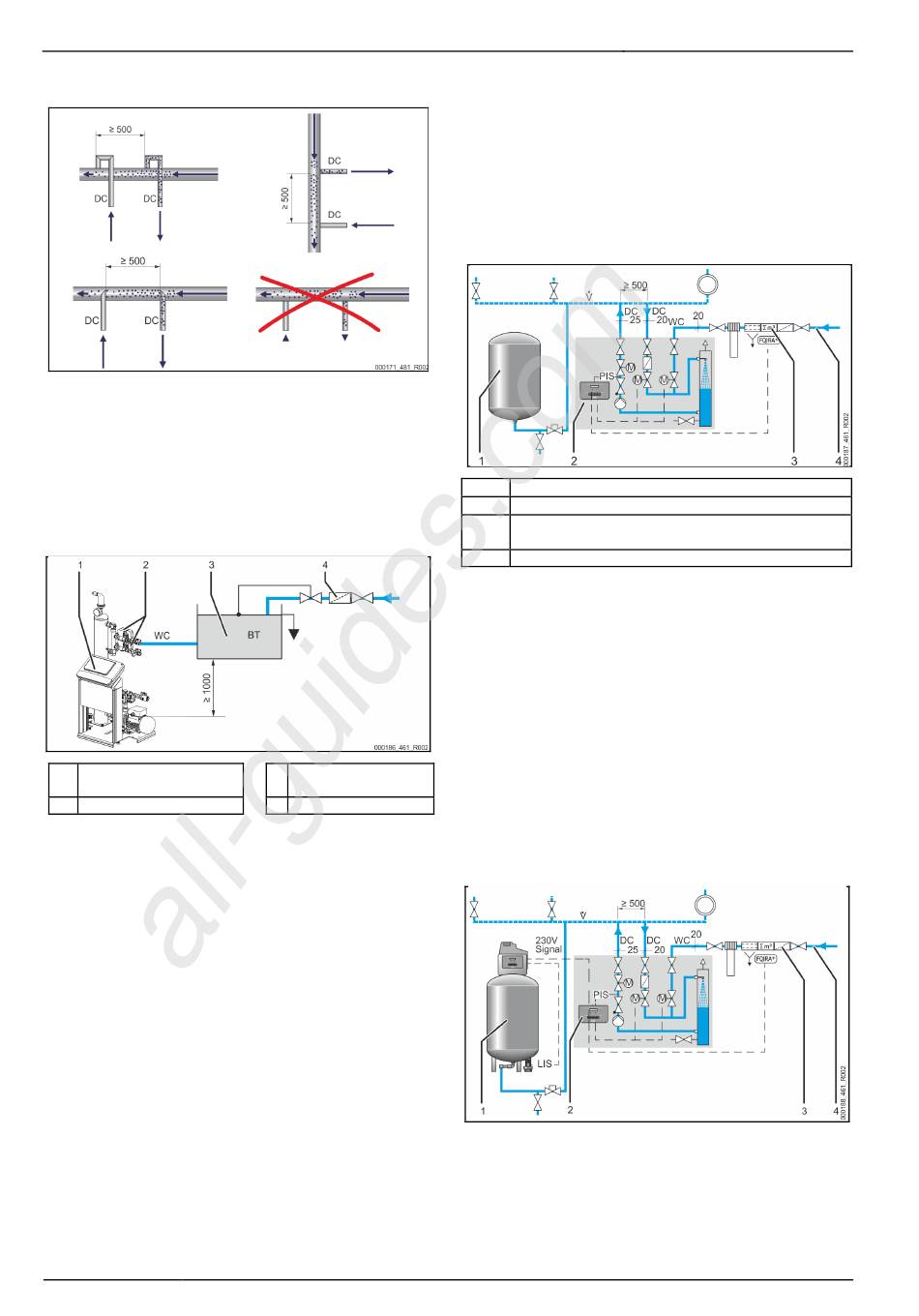

Λεπτομέρεια ένωσης αγωγού απαέρωσης DC
Συνδέστε τους αγωγούς απαέρωσης DC σύμφωνα με το παρακάτω διάγραμμα.
• Αποτρέψτε την εισχώρηση χοντρόκοκκων ακαθαρσιών που μπορούν να
προκαλέσουν υπερφόρτωση του φίλτρου ρύπων ST του Servitec.
• Συνδέστε τον αγωγό απαέρωσης για το νερό με υψηλή περιεκτικότητα σε
αέρια πριν από τον αγωγό απαέρωσης για το απαερωμένο νερό στην
κατεύθυνση ροής της εγκατάστασης.
• Η θερμοκρασία νερού πρέπει να βρίσκεται εντός του εύρους 0°C - 90°C.
Γι' αυτόν τον λόγο, στα συστήματα θέρμανσης προτιμήστε την πλευρά
επιστροφής. Με αυτόν τον τρόπο, η απόδοση απαέρωσης είναι
ανεξάρτητη από τη θερμοκρασία.
6.3.3.2 Αγωγός αναπλήρωσης
1 Servitec
2 Δίοδη ηλεκτρική στρόφιγγα WV
Σε περίπτωση αναπλήρωσης με νερό μέσω δοχείου απομόνωσης δικτύου BT,
πρέπει η κάτω ακμή του να βρίσκεται τουλάχιστον 1000 mm επάνω από την
αντλία PU.
Διάφορες παραλλαγές αναπλήρωσης Refl e x, βλ. κεφάλαιο 6.4 "Παραλλαγές
συνδεσμολογίας και αναπλήρωσης" στη σελίδα 276.
Αν η αυτόματη αναπλήρωση με νερό δεν συνδεθεί, σφραγίστε τη σύνδεση του
αγωγού αναπλήρωσης WC με τυφλό πώμα R ½» και θέστε την εγκατάσταση σε
λειτουργία στον τρόπο λειτουργίας Levelcontrol.
Λάβετε υπόψη τις παρακάτω συνθήκες κατά την εξωτερική αναπλήρωση νερού:
• Εγκαταστήστε τουλάχιστον ένα φίλτρο ρύπων ST με μέγεθος οπής
πλέγματος ≤ 0,25 mm σε κοντινό σημείο πριν τη δίοδη ηλεκτρική
στρόφιγγα WV ή χρησιμοποιήστε το Fillset μας.
 Υπόδειξη!
Σε περίπτωση χρήσης εξωτερικής αναπλήρωσης συστήματος,
διασφαλίστε ότι δεν προκύπτει διατάραξη της λειτουργίας του Servitec
λόγω διαφορετικών παραμέτρων λειτουργίας.
 Υπόδειξη!
Χρησιμοποιήστε έναν ρυθμιστή πίεσης στον αγωγό αναπλήρωσης WC
για τις περιπτώσεις όπου η στατική πίεση υπερβαίνει τα 6 bar.
6.4
Παραλλαγές συνδεσμολογίας και αναπλήρωσης
Στο σύστημα ελέγχου της συσκευής επιλέγεται στο μενού πελάτη η παραλλαγή
αναπλήρωσης, βλ. κεφάλαιο 7.8 "Ρύθμιση παραμέτρων του συστήματος
ελέγχου από το μενού πελάτη" στη σελίδα 281.
276 — Ελληνικά
All manuals and user guides at all-guides.com
3 Δοχείο απομόνωσης
δικτύου BT
4 Φίλτρο ρύπων ST
Απαέρωση με ψεκασμό σε κενό — 24.04.2020 - Rev. A
Στο μενού πελάτη μπορείτε να ρυθμίσετε τις παρακάτω παραλλαγές
αναπλήρωσης:
• Αναπλήρωση εξαρτώμενη από την πίεση – Magcontrol.
– Σε σύστημα εγκατάστασης που διαθέτει δοχείο διαστολής για
αντιστάθμιση της πίεσης με μεμβράνη.
• Αναπλήρωση εξαρτώμενη από τη στάθμη – Levelcontrol.
– Σε σύστημα εγκατάστασης με σταθμό διατήρησης πίεσης.
6.4.1 Αναπλήρωση εξαρτώμενη από την πίεση – Magcontrol
Παράδειγμα απεικόνισης σε εγκατάσταση πολλών λεβήτων με υδραυλική
διακλάδωση και δοχείο διαστολής για αντιστάθμιση της πίεσης με μεμβράνη
MAG.
1 Δοχείο διαστολής για αντιστάθμιση της πίεσης MAG
2 Servitec
Προαιρετικός πρόσθετος εξοπλισμός βλ. κεφάλαιο 4.5
3
"Προαιρετικός πρόσθετος εξοπλισμός" στη σελίδα 273
4 Αγωγός αναπλήρωσης WC
Στο σύστημα ελέγχου του Magcontrol ρυθμίζεται στο μενού πελάτη ο τρόπος
λειτουργίας Magcontrol. Αυτός ο τρόπος λειτουργίας ισχύει για εγκαταστάσεις
που διαθέτουν ένα δοχείο διαστολής για αντιστάθμιση της πίεσης με μεμβράνη.
Η αναπλήρωση πραγματοποιείται σε συνάρτηση με την πίεση. Ο απαιτούμενος
γι' αυτόν τον σκοπό αισθητήρας πίεσης PIS είναι ενσωματωμένος στο Servitec.
Οι αγωγοί απαέρωσης DC συνδέονται κοντά στο δοχείο διαστολής για
αντιστάθμιση της πίεσης με μεμβράνη. Με αυτόν τον τρόπο καθίσταται εφικτή η
ακριβής παρακολούθηση της πίεσης, ώστε η αναπλήρωση να πραγματοποιείται
ανάλογα με τις ανάγκες.
 Υπόδειξη!
Συνδέστε τους αγωγούς απαέρωσης στην πλευρά επιστροφής της
εγκατάστασης πριν από την υδραυλική διακλάδωση. Με αυτόν τον
τρόπο τηρείται το επιτρεπόμενο εύρος θερμοκρασίας 0°C - 90°C.
6.4.2 Αναπλήρωση εξαρτώμενη από τη στάθμη – Levelcontrol
Παράδειγμα απεικόνισης σε εγκατάσταση πολλών λεβήτων με διάταξη
προσθήκης στον σωλήνα επιστροφής και σταθμό διατήρησης πίεσης
ελεγχόμενο από συμπιεστή.
