Montavimas
6 Montavimas
PAVOJUS
Pa vojus gyvybei dėl elektros smūgio.
Palietus mazgus, kuriais teka elektra, galima mirtinai susižaloti.
• Įsitikinkite, kad sistemoje, kurioje montuosite įrenginį, išjungtas elektros
tiekimas.
• Įsitikinkite, kad įrangos negalės įjungti kiti asmenys.
• Įrenginio elektros jungtis gali montuoti tik kvalifikuoti elektrikai,
laikydamiesi elektrotechninės saugos taisyklių.
ATSARGIAI
Pa vojus susižaloti dėl galinčio ištrykšti suslėgto skysčio
Dėl netinkamai atliekamų montavimo, išmontavimo arba techninės priežiūros
darbų ties jungtimis gali staiga išsiveržti karštas vanduo ar suslėgti garai ir
nudeginti arba sužaloti.
• Pasirūpinkite, kad įranga būtų montuojama, išmontuojama ir prižiūrima
kvalifikuotai.
• Prieš montuodami, išmontuodami ir apžiūrėdami jungtis įsitikinkite, kad
įrangoje neliko slėgio.
ATSARGIAI
Pa vojus nusideginti dėl karštų paviršių
Šildymo įranga labai karštu paviršiumi gali nudeginti odą.
• Mūvėkite apsaugines pirštines.
• Prie įrangos pritvirtinkite atitinkamus įspėjamuosius ženklus.
ATSARGIAI
Pa vojus susižaloti nukritus ar atsitrenkus
Kraujosruvos nukritus ar atsitrenkus į įrangos dalis montuojant.
• Naudokite asmenines apsaugos priemones (apsauginį šalmą, drabužius,
pirštines batus).
 Pa staba!
Kad montavimo ir eksploatacijos pradžios darbai atlikti tinkamai, turi
būti patvirtinta montavimo, eksploatacijos pradžios ir techninės
priežiūros liudijime. Tai yra būtina, kad galiotų garantija.
– Eksploatavimo pradžios ir kasmetinės eksploatacinės patikros
darbus patikėkite „Reflex" klientų priežiūros tarnybai.
6.1 Ti ekimo būklės patikra
Prieš tiekiant įrenginys atidžiai patikrinamas ir supakuojamas. Tačiau negalima
atmesti tikimybės, kad jis gali būti apgadintas transportuojant.
Tuo tikslu atlikite toliau nurodytus veiksmus.
1. Atvežtą krovinį patikrinkite.
• Ar komplekte nieko netrūksta.
• Ar krovinys nepažeistas transportuojant.
2. Pažeidimus fiksuokite dokumentuose.
3. Dėl nuostolių atlyginimo kreipkitės į vežėją.
6.2 P asiruošimas
A tvežamo įrenginio būklė:
• Patikrinkite visas „Servitec" varžtinių jungčių ir elektros jungčių stabilumą.
Jei reikia, varžtus ir sraigtus užveržkite.
Pa siruošimas montuoti įrenginį
• Patalpa turi būti gerai vėdinama, neužšąlanti.
• Patalpos temperatūra nuo > 0 iki daugiausia 45 °C.
• Lygios, tvirtos grindys, nuo kurių galima pašalinti vandenį.
• Pildymo jungtis DN 15 pagal DIN 1988 -100/ -600 / DIN EN 1717.
• Elektros jungtis ~230 V, 50/60 Hz, 16 A su prijungtu FI apsauginiu jungikliu:
Paleidimo srovė 0,03 A.
„Servitec" vandens papildymui galima eksploatuoti dviem būdais. Montuodami
„Servitec" , atkreipkite dėmesį į jo padėtį sistemoje.
• Nuo slėgio priklausomas sistemos vandens papildymas („Magcontrol").
– Pastatykite „Servitec" greta slėginio plėtimosi indo.
• Nuo lygio priklausomas sistemos vandens papildymas („Levercontrol").
– Pastatykite „Servitec" įrangos atgalinio srauto pusėje prieš atgalinio
srauto įmaišymo liniją.
218 — Lietuvių k.
All manuals and user guides at all-guides.com
Vakuuminis purškiamasis degazavimo įrenginys — 24.04.2020 - Rev. A
 Pa staba!
„Servitec" papildymo linija.
– Naudokite „Fillset" sistemos skirtuvą, jeigu papildymo linija
prijungiama prie geriamo vandens tinklo.
– Būtina laikytis atitinkamos šalies galiojančių direktyvų ir nuostatų.
 Pa staba!
Laikykitės „Reflex" planavimo rekomendacijų.
– Planuodami stebėkite, kad „Servitec" slėgio palaikymo darbinė
sritis būtų tarp pradinio slėgio „pa" ir galinio slėgio „pe".
6.3 At likimas
DĖMESIO!
Nuostoliai dėl netinkamo montavimo
Prijungus vamzdines linijas ar dėl sistemos prietaisų įrenginys gali būti apkrautas
papildomai.
• Užtikrinkite be įtampos ir vibracijos vamzdinių jungčių montavimą prie
prietaiso.
• Jei reikia, vamzdynus ar prietaisus paremkite.
DĖMESIO!
M a terialinė žala dėl nesandarumo
Materialinė žala dėl nesandarių sistemos linijų prijungimo prie įrenginio
jungčių.
• Naudokite įrenginio sistemos temperatūrai atsparias jungčių linijas.
Geriausia įrenginį montuoti šildymo sistemų atgalinio srauto dalyje.
– Taip bus užtikrinama, kad įrenginys būtų eksploatuojamas leistinu slėgio ir
temperatūros diapazonu.
– Įrangoje su atgalinio srauto įmaišymu arba hidrauliniu minkštinimu
įmontuoti reikia prieš maišymo tašką, kad būtų užtikrintas pagrindinio
srauto „V" degazavimas esant ≤ 90 °C temperatūrai.
Įrenginys jau sumontuotas ir turi būti pritaikytas prie vietinių įrangos veikimo
sąlygų. Vandens ir elektros jungtis sujunkite pagal jungimo schemas, žr.
skyrių 6.5 "Elektros jungtis" 220 psl.
 Pa staba!
Montuodami atkreipkite dėmesį, kad įrangą būtų lengva valdyti, o
linijas – lengva nutiesti.

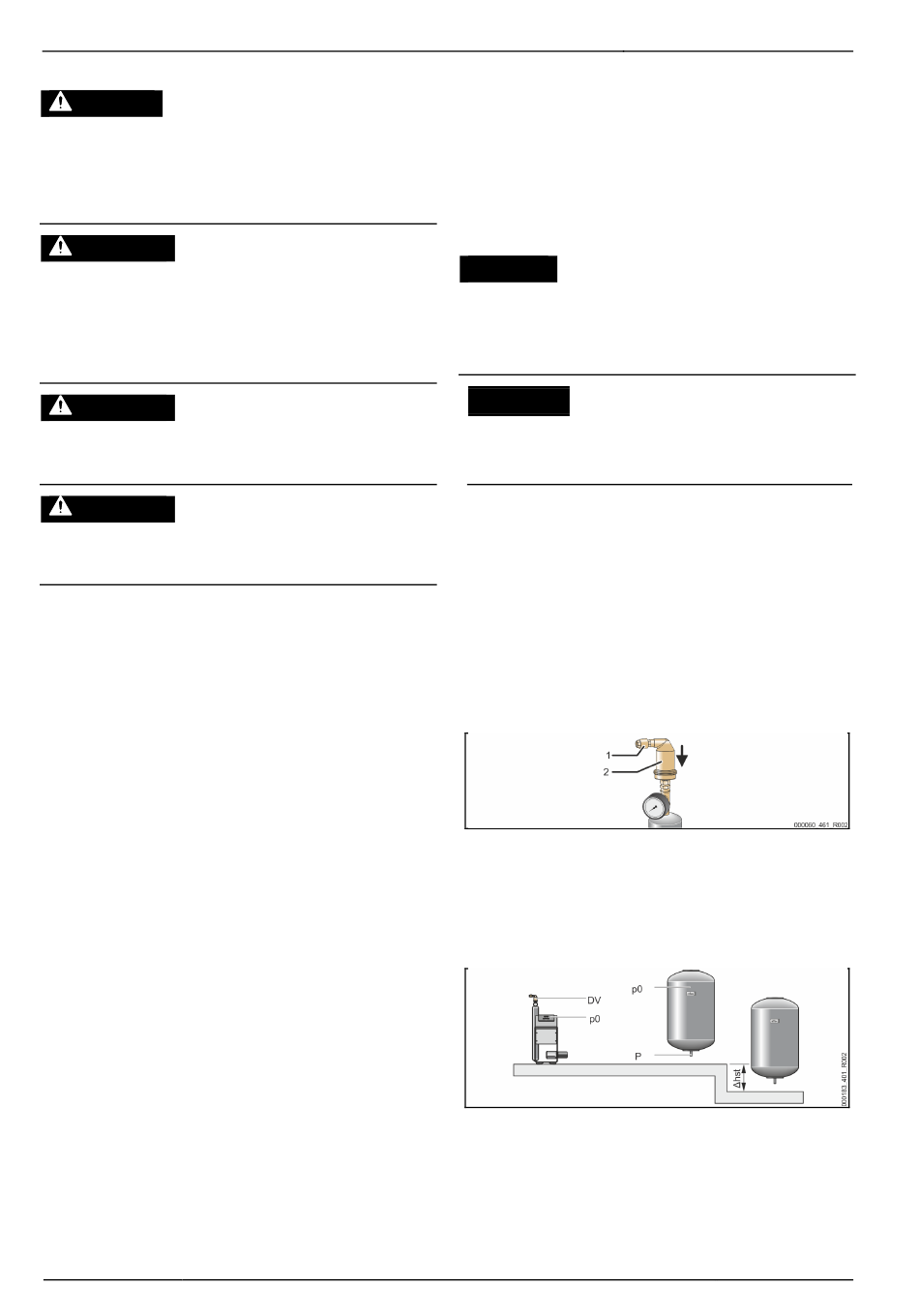

6.3.1 M ontuojamųjų detalių sumontavimas
Degazavimo vožtuvą „DV" (2) su atbuliniu vožtuvu (1) sumontuokite ant
vakuuminio purškimo vamzdžio „VT". Patikrinkite visų „Servitec" varžtinių
jungčių stabilumą.
6.3.2 Pa statymo vieta
„Servitec" montuojamas ant grindų. Tvirtinimo priemonė pasirenkama
atsižvelgiant į grindų struktūrą ir „Servitec" svorį.
Pa staba!

Apskaičiuodami mažiausią eksploatavimo slėgį „P
galimą aukščių skirtumą „h " tarp slėginio išsiplėtimo indo ir prietaiso.
st
", atsižvelkite į
