3.5
Недопустимые эксплуатационные условия
Устройство не предназначено для эксплуатации при следующих условиях:
• в качестве передвижной установки;
• на открытом воздухе;
• в сочетании с минеральными маслами;
• в сочетании с воспламеняющимися средами;
• в сочетании с дистиллированной водой.

Указание!
Внесение изменений в гидравлическую схему и порядок
подключения недопустимы.
3.6
Остаточные риски
Это устройство изготовлено в соответствии с актуальным уровнем
технического развития. Несмотря на это, полностью исключить остаточные
риски невозможно.
ВНИМАНИЕ
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать причиной получения
ожогов кожи.
• Пользоваться защитными перчатками.
• Разместить вблизи устройства соответствующие предупреждения.
ВНИМАНИЕ
Опасность травмирования выходящей под давлением жидкостью
Нарушение правил монтажа, демонтажа и работ по техобслуживанию
может привести к получению ожогов и травмированию на присоединениях
вследствие внезапного выброса горячей воды или горячего пара под
давлением.
• Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
• Перед началом работ по монтажу, демонтажу и техническому
обслуживанию на присоединениях необходимо убедиться в том, что
система находится в безнапорном состоянии.
ОСТОРОЖНО
Опасность травмирования из-за большого веса
Устройства имеют большой вес. За счет этого возникает опасность
травмирования и аварийных ситуаций.
• При транспортировке и монтаже пользоваться подходящими
подъемными механизмами.
ВНИМАНИЕ
Опасность травмирования при контакте с водой, содержащей гликоль
В системах для контуров охлаждения контакт с водой, содержащей гликоль,
может привести к раздражению кожи и глаз.
• Пользоваться индивидуальными средствами защиты (напр., защитной
одеждой, перчатками и защитными очками).
4
Описание устройства
Servitec является станцией деаэрации и подпитки. Основные области
применения – контуры отопления и охлаждения, а также системы, в
которых должна быть обеспечена защита от действия растворенных и
свободных газов. Servitec обеспечивает следующее:
• защита от прямого всасывания воздуха за счет контроля поддержания
давления с автоматической подпиткой;
• отсутствие проблем с циркуляцией, вызванных свободными
пузырьками в оборотной воде;
• сокращение коррозионных повреждений за счет удаления кислорода
из воды заполнения и подпитки.
 Указание!
Эксплуатация при высоких температурах системы (>70°C):
Из-за возникающего вакуума снижается температура кипения
среды. На этом эффекте основано изменение объема среды в
вакуумной распылительной трубе. В случае закипания среды
повышается давление, противодействующее вакууму в
распылительной трубе. Под действием этой характеристики вид
деаэрации меняется с вакуумного на температурный. В состоянии
кипения среды растворимость газов практически равна нулю.
Повышенная подача насоса (при температурах >70°C) также не
означает автоматически более высокий вакуум.
All manuals and user guides at all-guides.com
Вакуумный деаэратор — 24.04.2020 - Rev. A

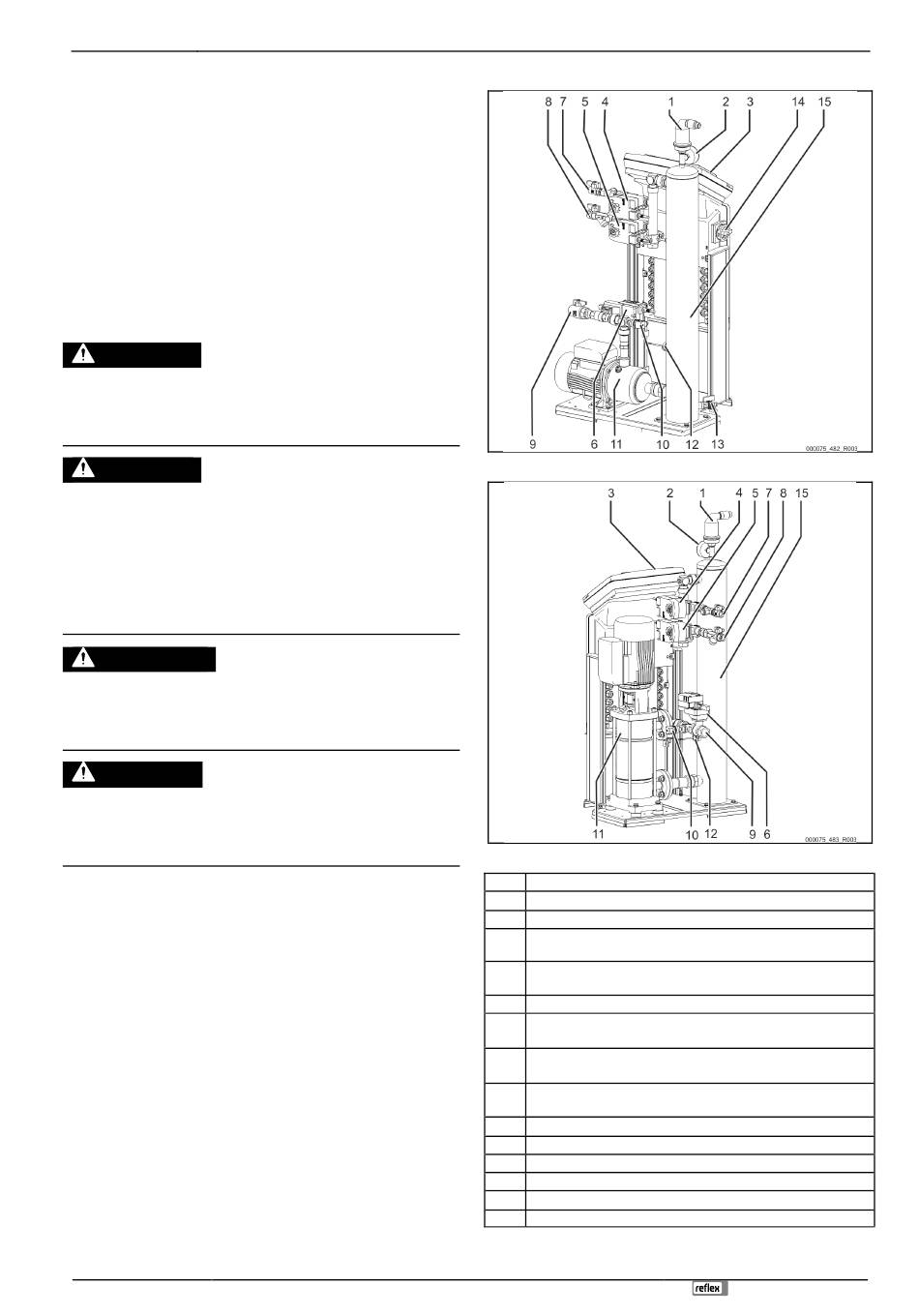

4.1
Обзор
Servitec 35 – 60
Servitec 75 – 95
1 Деаэрационный клапан «DV»
2 Вакуумметр «PI»
3 Система управления Control Touch
4 2-ходовой моторизованный шаровой кран «CD» перед вакуумной
распылительной трубой
2-ходовой моторизованный шаровой кран «WV» перед вакуумной
5
распылительной трубой
6 Регулировочный шаровой кран «PV» за насосом «PU»
7 Присоединение «WC» для подпитки
• Вход для газонасыщенной воды из источника подпитки
8 Присоединение «DC» для деаэрации
• Вход для газонасыщенной воды из системы
9 Присоединение «DC» для деаэрации
• Выход для деаэрированной воды
10 Реле давления «PIS»
11 Насос «PU»
12 Реле нехватки воды
13 Впускной и выпускной кран «FD»
14 Главный выключатель
15 Вакуумная распылительная труба «VT»
Описание устройства
