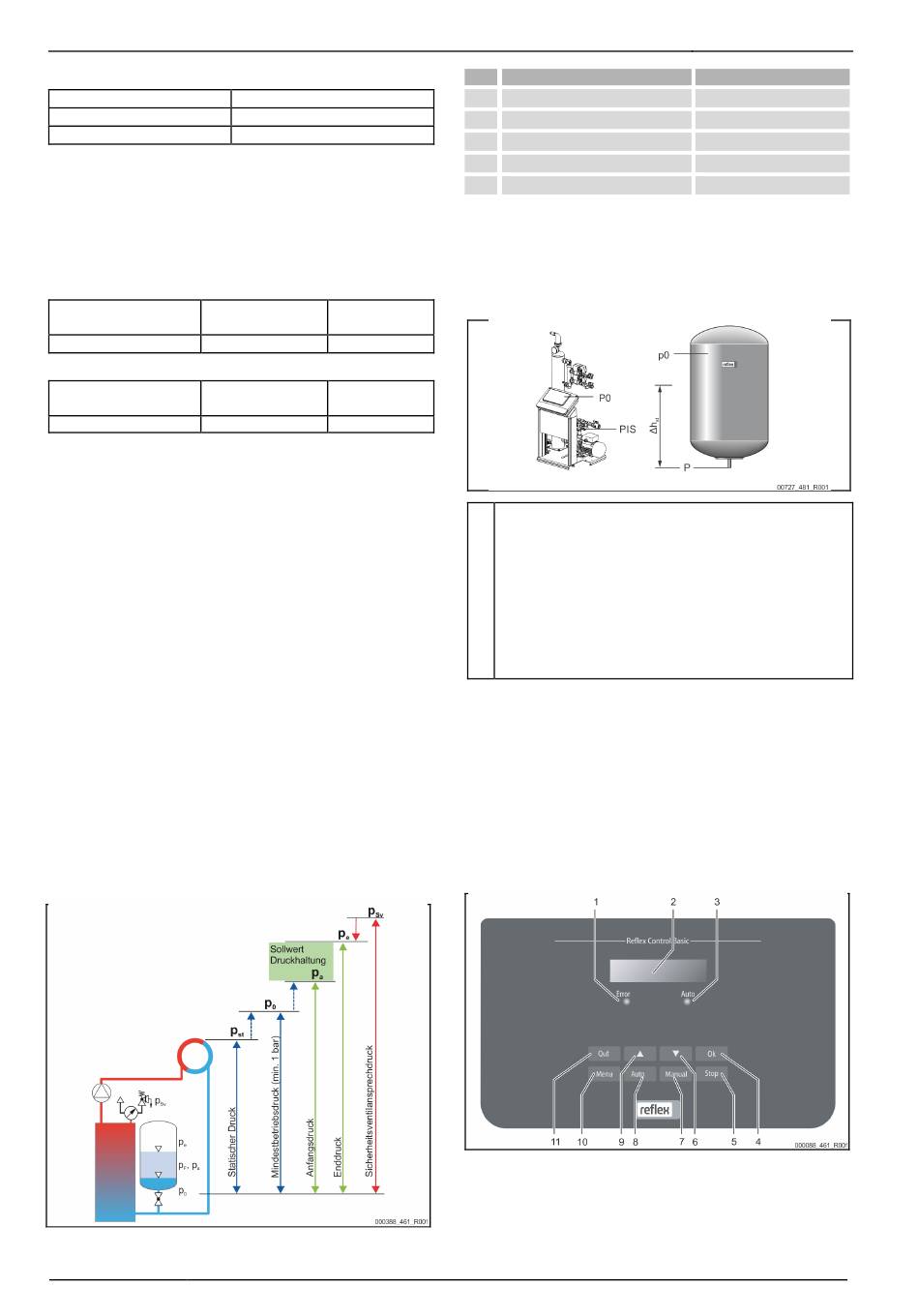

Erstinbetriebnahme
6.6
Mo ntage- und Inbetriebnahmebescheinigung
Daten laut Typenschild:
Typ:
Herstell-Nummer:
Das Gerät wurde entsprechend der Betriebsanleitung montiert und in Betrieb
genommen. Die Einstellung der Steuerung entspricht den örtlichen
Verhältnissen.
Hinweis!

Falls werkseitig eingestellte Werte des Gerätes verändert werden, tragen
Sie dies in der Tabelle der Wartungsbescheinigung ein, siehe Kapitel 9.4
"Wartungsbescheinigung " auf Seite 21.
für die Montage
Ort, Datum
Firma
für die Inbetriebnahme
Ort, Datum
Firma
7
E rstinbetriebnahme
Hinweis!

Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage-, Inbetriebnahme- und Wartungsbescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
7.1
Vo raussetzungen für die Inbetriebnahme prüfen
Die Servitec ist für die Erstinbetriebnahme bereit, wenn die im Kapitel Montage
beschriebenen Arbeiten abgeschlossen sind.
Die Aufstellung der Servitec ist erfolgt.
Die Anschlüsse der Servitec zur Anlage sind hergestellt und die
Anlagendruckhaltung ist betriebsbereit.
Entgasungsleitung zum Anlagensystem.
Entgasungsleitung vom Anlagensystem.
Der wasserseitige Anschluss der Servitec zur Nachspeisung ist hergestellt
und betriebsbereit falls automatisch nachgespeist werden soll.
Die Anschlussrohrleitungen der Servitec sind vor der Inbetriebnahme
gespült und von Schweißrückständen und Schmutz befreit.
Das Anlagensystem ist mit Wasser gefüllt und von Gasen entlüftet, so dass
eine Zirkulation über das gesamte System sichergestellt ist.
Der elektrische Anschluss ist nach den gültigen nationalen und örtlichen
Vorschriften hergestellt.
7.2
Ei nstellung des Mindestbetriebsdrucks für Magcontrol
Der Mindestbetriebsdruck „p
" wird über den Standort der Servitec ermittelt.
0
12 — Deutsch
All manuals and user guides at all-guides.com
P
0
P
SV
Unterschrift
Unterschrift
Vakuum-Sprühentgasung — 24.04.2020 - Rev. A
Be schreibung
p
Statischer Druck
st
p
Mindestbetriebsdruck
0
p
Anfangsdruck (Kaltwasserfülldruck)
a
p
Enddruck
e
p
Sicherheitsventil-Ansprechdruck
Sv
Die Berechnung des Mindestbetriebsdrucks kann bei der Erstinbetriebnahme
über die App Reflex Control Smart zur Konfiguration direkt berechnet und
hinterlegt werden. Bitte überprüfen Sie stets auch den korrekten Vordruck des
MAG in der Anlage. Gehen Sie wie folgt vor:
1
Stellen Sie die Steuerung in der App auf „Magcontrol" ein.
2.
Ermitteln Sie den Mindestbetriebsdruck „P0" des Gerätes in Abhängigkeit
des Vordrucks „p0" vom Membran - Druckausdehnungsgefäß.
Das Gerät ist niveaugleich mit dem Membran –
Druckausdehnungsgefäß installiert (∆h
P
= p0*
0
Das Gerät ist tiefer als das Membran – Druckausdehnungsgefäß
installiert.
P
= p0 + ∆h
/10*
0
st
Das Gerät ist höher als das Membran – Druckausdehnungsgefäß
installiert.
P
= p0 - ∆h
/10*
0
st
*
p0 in bar, ∆h
in m
st
Hinweis!

Für den Sollwert der Servitec ist stets der Sicherheitsventilansprechdruck
zu beachten
(siehe Formel zur Berechnung).
Hinweis!

Vermeiden Sie die Unterschreitung des Mindestbetriebsdrucks.
Unterdruck, Verdampfung und die Bildung von Dampfblasen werden
dadurch ausgeschlossen.
7.3
St euerung
7.3.1
Ha ndhabung des Bedienfelds
Be rechnung
= statische Höhe (h
)/10
st
= p
+ 0,2 bar (Empfehlung)
st
= p
+ 0,3 bar
0
≤ p
- 0,5 bar (für p
≤ 5,0 bar)
Sv
Sv
≥ p
+ 1,2 bar (für p
≤ 5,0 bar)
0
Sv
= 0).
st
