CONNECTEUR DE PROGRAMMATION ET DE RELECTURE

Le tableau 8-1 donne une description détaillée du connecteur de programmation et de relecture de l'interface isolée
(situé sur le panneau arrière). Pour que la sensibilité au bruit soit la plus faible possible, il est recommandé d'utiliser des
paires torsadées blindées.
Référence de la fiche : MC1.5/8-ST-3.81 de chez PHOENIX

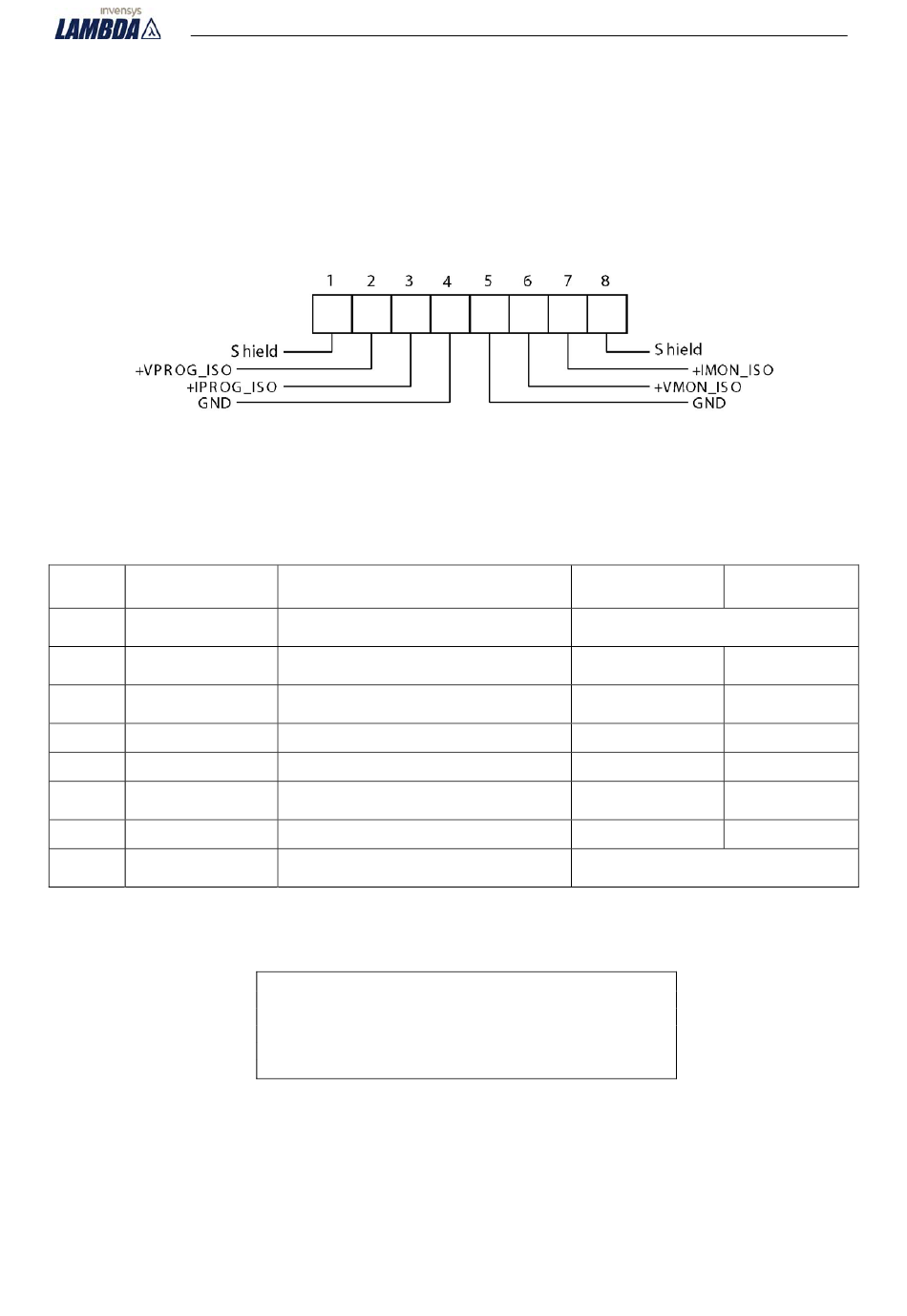

Fig. 8-1 : Connecteur de programmation et de relecture (interface isolée).
Borne Nom du signal
1 SHLD
2 +VPROG_ISO
3 +IPROG_ISO
4 GND
5 GND
6 +VMON_ISO
7 +IMON_ISO
8 SHLD
Tableau 8-1 : Description détaillée du connecteur de programmation et de relecture
Fonction
Blindage relié intérieurement au châssis
de l'alimentation
Entrée de programmation de la tension de
sortie
Entrée de programmation du courant de
sortie
Masse des signaux de programmation.
Masse des signaux de programmation.
Sortie relecture de la tension de sortie
Sortie relecture du courant de sortie
Blindage, relié intérieurement au châssis
de l'alimentation
ATTENTION
Lorsque l'option analogique isolée est utilisée, il ne faut
appliquer aucun signal aux bornes non isolées VPGM et
IPGM du connecteur J1 (J1-9 et J1-10) Toutes les autres
fonctions du connecteur
normalement (se reporter au §4.5 pour une description)
Option IS510
0-5V/0-10V
0-5V/0-10V
0-5V/0-10V
0-5V/0-10V
0-5V/0-10V
J1 peuvent être utilisées
62
Option IS420
4-20mA
Masse mécanique
4-20mA
4-20mA
Masse Masse
Masse Masse
4-20mA
4-20mA
Masse mécanique
