6. Frettez les fils contre l'un des côtés du capot de protection comme le montre la fig. 3-9. Veillez à ce que les fils ne
soient pas tendus à l'intérieur du capot.
3.9.7
Raccordement d'une seule charge avec régulation locale (par défaut)
La fig. 3-10 montre le raccordement d'une seule charge à l'alimentation avec régulation locale. La configuration
représentée est la configuration par défaut (connecteur de mesure J2 à l'arrière). La régulation locale convient aux
applications pour lesquelles la régulation au niveau de la charge n'est pas critique.
3.9.8
Raccordement d'une seule charge avec régulation à distance
La régulation à distance est utilisée dans le cas où, en mode tension constante, la régulation est importante au niveau de
la charge. Utilisez des fils blindés ou torsadés minimiser la sensibilité au bruit. Si vous utilisez des fils blindés, connectez
le blindage à la terre en un seul point, soit au châssis de l'alimentation, soit à la masse de la charge. L'emplacement
optimal du point de mise à la masse du blindage sera déterminé de façon empirique.
Se reporter aux caractéristiques techniques de l'alimentation pour connaître la chute de tension maximale admissible
dans les fils de raccordement.

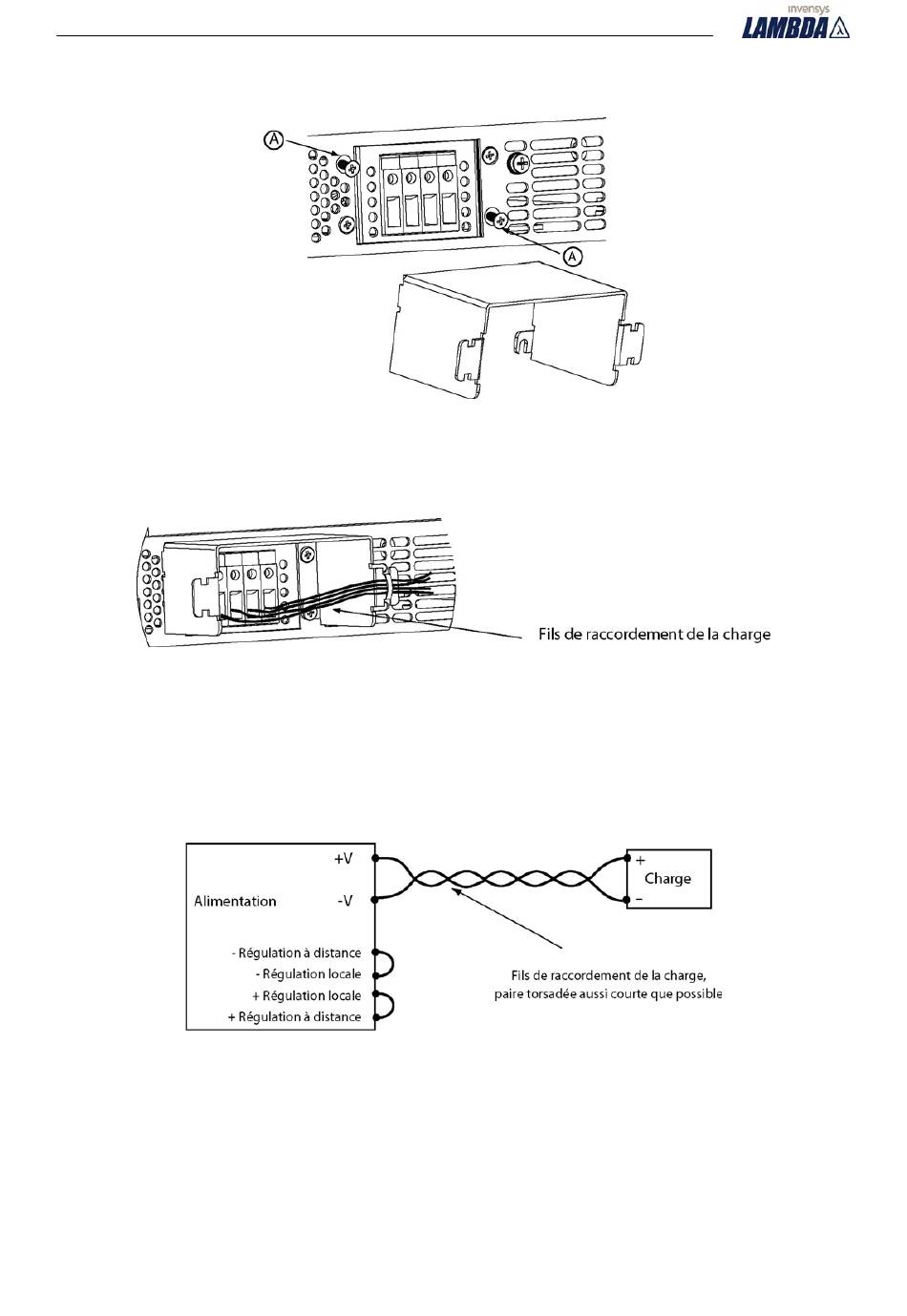

Fig. 3-8 : Capot de protection des sorties
Fig. 3-9 : Capot de protection et câblage
Fig. 3-10 : Raccordement d'une seule charge, régulation locale
