6.4
PROGRAMMATION PAR UNE TENSION EXTERIEURE
Pour configurer l'alimentation pour une programmation par une tension extérieure :
1. Mettre l'interrupteur de l'alimentation dans la position « arrêt ».
2. Mettre les inverseurs 1 et 2 du commutateur de configuration SW1 en position haute.
3. Choisir la plage de programmation selon le tableau 6-3 à l'aide de l'inverseur 3 de SW1.
4. Vérifier que les inverseurs 7 et 8 de SW1 sont en position basse (position par défaut).
5. Relier la source de programmation à la broche de J1 comme le montre la fig. 6-1. Respecter la polarité de la source
de tension.
6. Régler la source de programmation et mettre l'alimentation sous tension. Régler la source de programmation pour agir
sur la sortie de l'alimentation.
NOTA
1. Les inverseurs 4, 5, 6 et 9 de SW1 ne sont pas utilisés pour la programmation à distance. Les configurer selon
l'application.
2. Les circuits de commande permettent de régler la tension de sortie et le seuil de limitation de courant à 5% au-dessus
des valeurs nominales du modèle. L'alimentation fonctionnera mais il n'est pas recommandé de la faire fonctionner
au-dessus de ses valeurs nominales et ses performances ne sont pas garanties.
Position de SW1-3
Position haute
Position basse
Pour maintenir l'isolement de l'alimentation et éviter les
boucles de masse, utilisez une source de programmation
isolée lors de la programmation analogique de l'alimentation
via le connecteur J1.
Programmation de la tension de
sortie VPGM (J1-9)
Tableau 6-3 : Configuration de SW1-3 et plage de programmation
Connecteur J1 sur face arrière

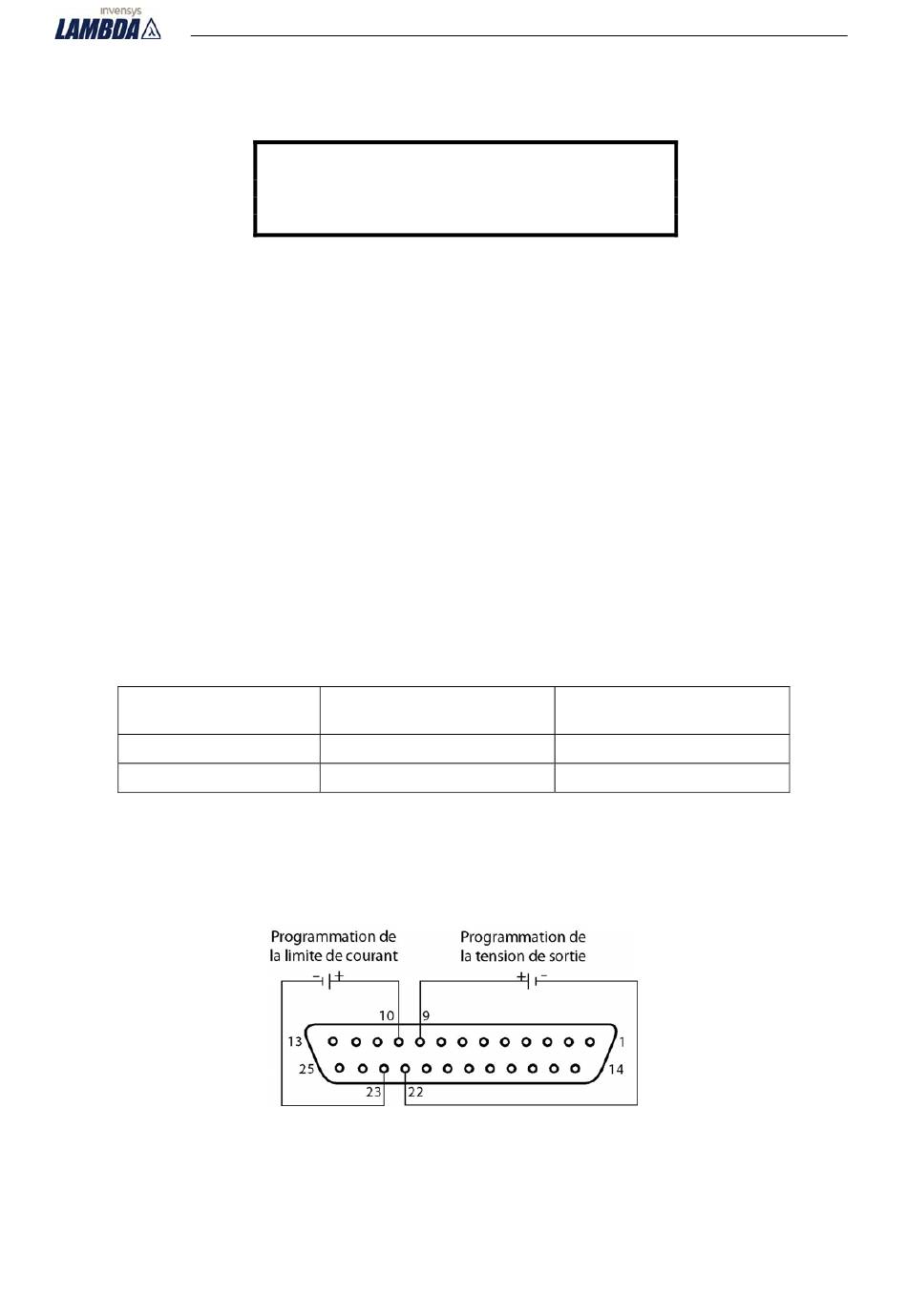

Fig. 6-1 : Programmation par une tension extérieure
ATTENTION
Programmation de la limitation de
0-10V
0-5V
46
courant IPGM (J1-10)
0-10V
0-5V
