Lorsque des alimentations sont montées en série et que la charge ou l'une des
bornes de sortie est mise à la masse, aucun point ne doit avoir un potentiel supérieur
à +/- 60VDC pour les modèles allant jusqu'à 60VDC ou +/-600VDC pour les modèles
allant jusqu'à 600VDC par rapport à la masse
En cas d'utilisation des commandes RS232/485 ou IEEE, se reporter au point
« MISE A LA MASSE DES BORNES DE SORTIE » du §3.9.11

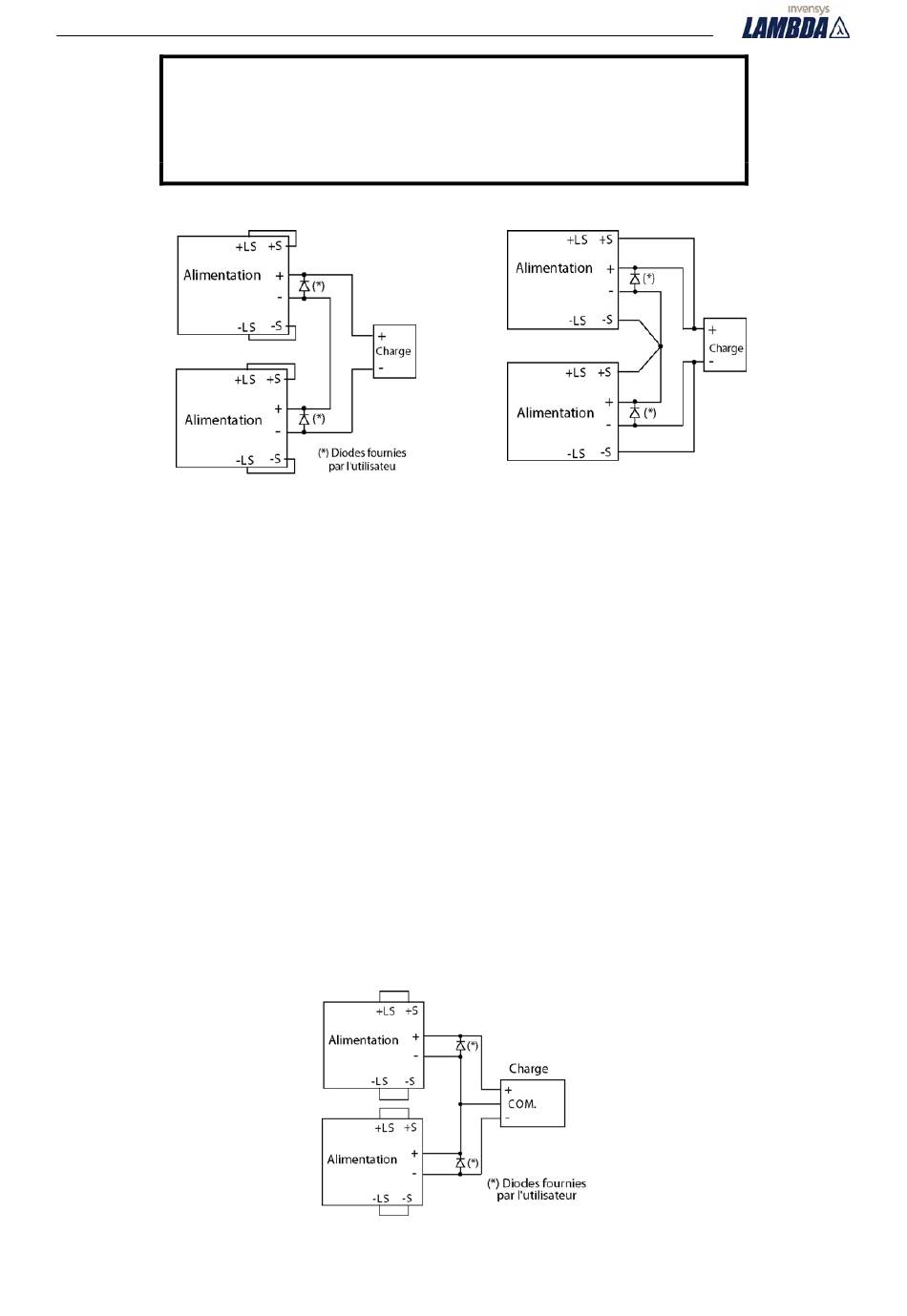

Fig.5-1 : Montage série avec régulation locale
Programmation à distance en fonctionnement série pour augmenter la tension de sortie :
1. Programmation par une tension extérieure : les circuits de programmation analogique de l'alimentation sont
référencés au potentiel de la borne de mesure négative (-S). C'est pourquoi les circuits utilisés pour programmer chaque
alimentation doivent être séparés et flottants l'un par rapport à l'autre.
2. Utilisation de la fonction SO et du signal PS_OK : les circuits de blocage et de signalisation d'état de fonctionnement
sont référencés au commun de l'interface isolée, IF_COM (J1-2, 3). Les bornes IF_COM des différentes alimentations
peuvent être reliées entre elles afin d'obtenir un unique circuit de commande pour les alimentations en série.
3. Programmation par une résistance extérieure : la programmation par une résistance extérieure est possible. Voir le
chapitre 6-5 pour plus de détails.
4. Programmation par le port de communication série (RS232/RS485) : le port de communication est référencé à
IF_COM qui est isolé du potentiel de sortie. Par conséquent, on peut monter des alimentation en série à l'aide des
bornes « entrée télécommande » et « sortie télécommande ». Voir le chapitre 7 pour plus de détails.
5.14.2 Montage en série pour tension de sortie bipolaire
Dans ce mode de fonctionnement, deux alimentations sont configurées comme source de courant de tension bipolaire.
Réglez la limite de courant de chaque alimentation au maximum que la charge peut supporter sans dommage. Il est
recommandé de monter des diodes en parallèle à la sortie de chaque alimentation pour éviter les inversions de tension
au démarrage ou en cas d'arrêt d'une des alimentations. Chaque diode doit pouvoir supporter au minimum la tension et
le courant de sortie de l'alimentation. Voir fig. 5-3 pour ce mode de fonctionnement.
ATTENTION
Fig. 5-3 : Montage en série pour sortie bipolaire
41
Fig.5-2 : Montage série avec régulation à distance
