3.7.2
Connecteur d'entrée secteur (modèles 750W)
Un connecteur CEI est situé à l'arrière de l'alimentation pour la relier au secteur alternatif à l'aide d'un câble
d'alimentation secteur. Le connecteur CEI assure la mise à la terre lorsque le câble d'alimentation secteur est branché
sur une prise de courant appropriée.
3.7.3
Câble secteur
Reportez-vous au paragraphe 1.3.4 pour plus de détails sur les câbles d'alimentation secteur recommandés pour les
modèles de 750W et de 1500W.
3.7.4
Raccordement au secteur (modèles 1500W)
1. Enlevez la gaine isolante du câble d'alimentation secteur sur une longueur d'environ 10 cm. Coupez les fils de façon à
ce que le fil de terre soit plus long de 10 mm que les autres fils. Dénudez l'extrémité de chaque fil sur 14 mm.
2. Dévissez la base du manchon serre-câble du corps hélicoÏdal. Introduisez la base par l'ouverture extérieure du capot
du bornier d'alimentation secteur et vissez l'écrou de l'intérieur (1.24 à 1.58 Nm).
3. Glissez le corps hélicoïdal sur le câble. Passez les fils dénudés à travers la base du manchon serre-câble jusqu'à ce
que la gaine extérieure du câble soit au niveau du bord de la base. Serrez le corps contre la base (1.8 à 2.03 Nm) tout
en maintenant le câble en place. Le câble est maintenant fixé solidement à l'intérieur du manchon serre-câble. Voir
fig. 3-2.
4. Connectez les fils au bornier d'alimentation secteur. Pour cela, dévissez la vis de la borne, introduisez le fil dénudé
dans la borne et resserrez la vis (0.5 à 0.6 Nm).
5. Ramenez les fils à l'intérieur du capot pour éviter qu'ils soient pincés. Fixez le capot à l'alimentation avec les vis à tête
fraisée plate M3x8 et les rondelles plates fournies. Voir fig. 3-3.

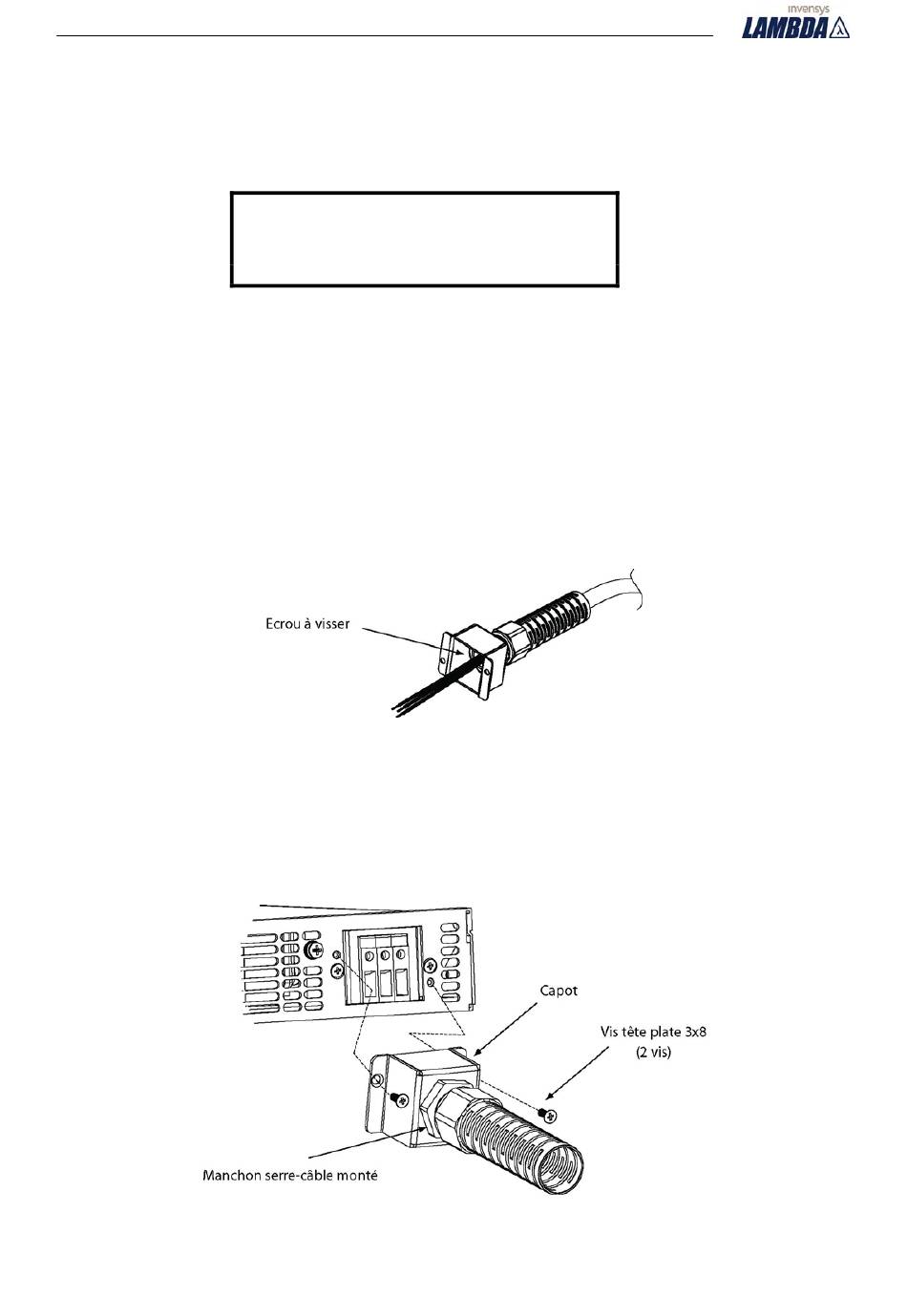

Fig. 3-3 : Capot de bornier d'alimentation secteur et manchon serre-câble, modèles 1500W
DANGER
C'est le câble d'alimentation secteur qui sert à mettre
hors tension l'alimentation. La fiche doit être facilement
identifiable et accessible à l'utilisateur. Le câble doit
avoir une longueur maximale de 3 m.
Fig. 3-2 : Fils dénudés en place dans le manchon serre-câble
19
