J1
J1-1
ENA_IN
J1-2
IF_COM
J1-3
J1-4à 7
NC
LOCAL /
J1-8
REMOTE
J1-9
VPGM
J1-10
IPGM
J1-11
VMON
J1-12
COM
J1-13
CV/CC
J1-14
ENA_OUT
J1-15
SO
J1-16
PS_OK
J1-17à 20
NC
LOCAL /
J1-21
REMOTE

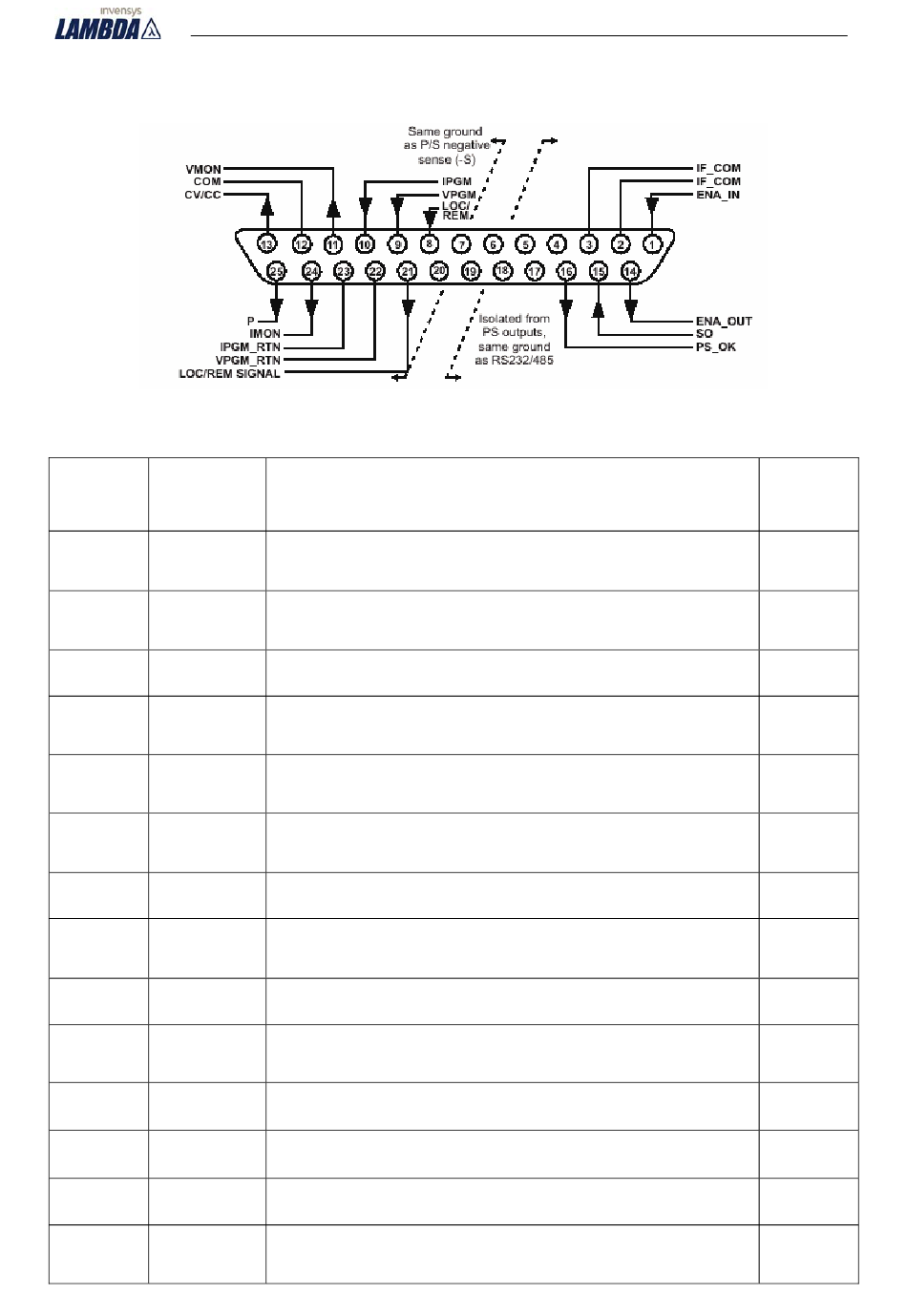

Fig.4-4 : Bornes et fonctions du connecteur J1
Activation ou désactivation de la sortie de l'alimentation par contact sec
(court-circuit ou circuit ouvert) avec ENA_OUT.
Commun d'interface isolée.
Retour du signal de commande SO, du signal PS_OK et de l'interface
IEEE (en option).
Non connecté.
Entrée pour la sélection entre mode local et programmation analogique
de la tension et du courant de sortie
Entrée pour la programmation de la tension de sortie par une tension
analogique.
Entrée pour la programmation du courant de sortie par une tension
analogique.
Sortie relecture de la tension de sortie de l'alimentation.
Commun. Retour pour VMON, IMON, CC/CV, LOC/REM
Relié intérieurement au potentiel négatif des senses.
Sortie signalisation du mode tension constante/courant constant.
Activation/désactivation de la sortie de l'alimentation par contact sec
(court-circuit ou circuit ouvert) avec ENA_IN.
Entrée blocage de la sortie de l'alimentation.
Sortie signalisation de l'état de l'alimentation.
Non connecté.
Sortie signalisation du mode local ou programmation analogique
Fonction
34
§
5-8
5-7, 5-10
6-2
6-1à 6-4
6-1à 6-4
6-6
5-9
5-8
5-7
5-10
6-3
