2. Il existe deux modes distance :
•
1. Mode distance non verrouillé : Une commande RMT 1 fait passer l'alimentation en mode distance.
Dans ce mode, on peut revenir en mode local en appuyant sur le bouton REM/LOC de face avant ou en envoyant
une commande RMT 0.
•
2. Mode distance verrouillé : Pour faire passer l'alimentation en mode distance verrouillé, il faut envoyer une
commande RMT 2. Dans ce mode, on peut faire revenir l'alimentation en mode distance en envoyant une
commande RMT 1 ou bien en coupant l'alimentation secteur jusqu'à ce que les afficheurs s'éteignent, puis en
remettant l'alimentation sous tension. En mode distance verrouillé, le bouton REM/LOC de face avant est inopérant.
7.2.6

Port RS232 ou RS485 en mode local

Lorsque l'alimentation est en mode local, elle peut recevoir des interrogations ou des commandes. Si elle reçoit une
interrogation, l'alimentation y répond et reste en mode local. Si elle reçoit une commande destinée à agir sur la sortie,
l'alimentation exécute la commande et passe en mode distance.
Des commandes peuvent être envoyées pour mettre à 1 ou à 0 des bits des registres d'état et en lire le contenu lorsque
l'alimentation est en mode local. Si des bits de registre de validation sont mis à 1 (voir paragraphe 7.8), l'alimentation
transmet des messages SRQ même si elle est en mode local.
7.2.7

Commandes de face avant en mode distance

Les commandes de face avant sont désactivées en mode distance, à l'exception des boutons suivants :
1. PREV : visualisation de la tension de sortie et de la limite de courant programmées.
2. OVP/UVL : visualisation des valeurs de réglage OVP/UVL.
3. LOC/REM : passage en mode local.
En mode distance verrouillé, seuls les boutons PREV et OVP/UVL sont opérants.
7.3

CONNECTEUR RS232/RS485 DE LA FACE ARRIERE

L'interface RS232/RS485 est accessible par les connecteurs RS232/RS485 IN et RS485 OUT de la face arrière. Ce sont
des connecteurs RJ-45 à 8 contacts. Les connecteurs IN et OUT servent à relier les alimentations à un ordinateur dans
une chaîne RS232 ou RS485. La fig. 7-1 montre le brochage des connecteurs IN/OUT.
NOTA
Tx et Rx sont utilisés en mode RS232. Txd+/- et Rxd+/- sont utilisés en mode RS485.
Voir la description des câbles RS232 et RS485.

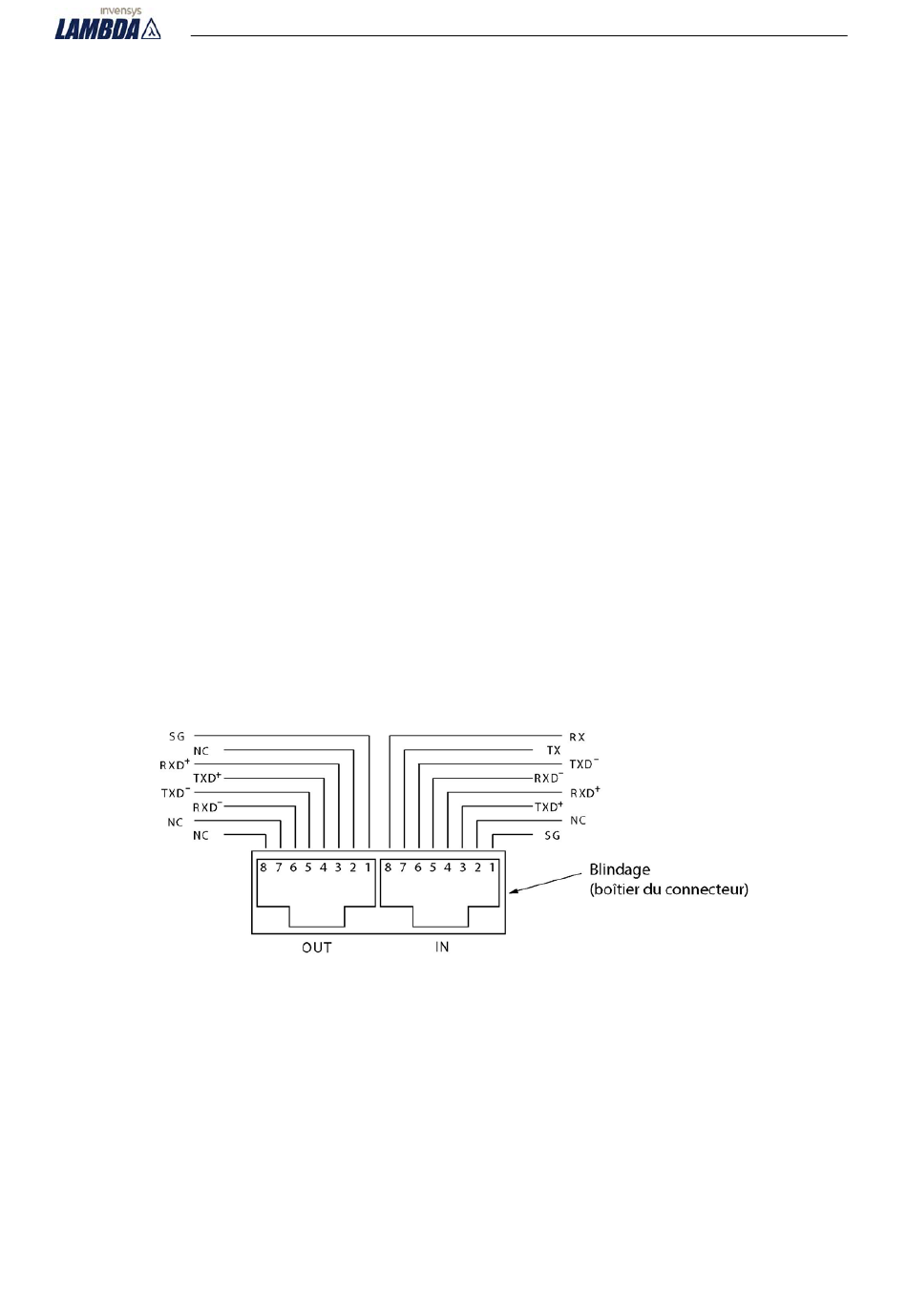

Fig. 7-1 : Brochage des connecteurs IN/OUT de face arrière
50
