7.4.2
Raccordement de plusieurs alimentations
Il est possible de relier jusqu'à 31 alimentations au bus RS232 ou RS485. La première alimentation communique avec le
contrôleur en mode RS232 ou RS485, les autres alimentations étant connectées via le bus RS485.
1. Première alimentation : voir le paragraphe 7.4.1. pour le raccordement
2. Autres alimentations : les autres alimentations sont connectées par leur interface RS485. Voir la fig. 7-5.
* Mettez l'inverseur 6 du commutateur de configuration SW1 de face arrière en position haute.
* Reliez le connecteur OUT de chaque alimentation au connecteur IN de l'alimentation suivante à l'aide du
câble de liaison fourni avec chaque alimentation (voir fig. 7-6).

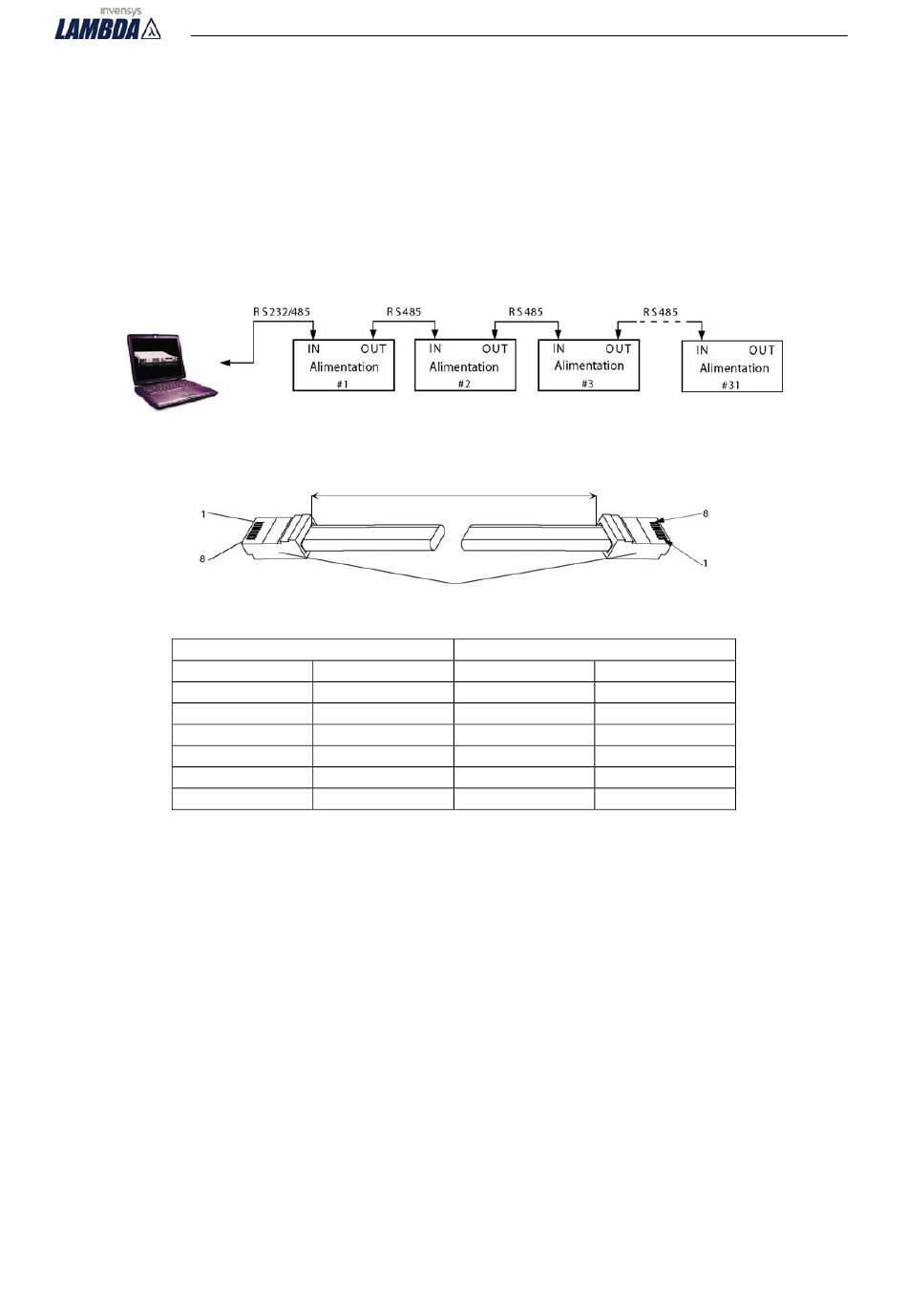

Fig. 7-5 : Raccordement de plusieurs alimentations en mode RS232/RS485
Connecteur 8 broches (IN)
Broche n°
Boîtier
Fig. 7-6 : Câble de liaison entre alimentations avec connecteurs blindés RJ-45 (réf. : P/N : GEN/RJ-45)
7.5
PROTOCOLE DE COMMUNICATION
NOTA : Il est nécessaire d'envoyer la commande d'adresse (ADRn) et de recevoir la réponse « OK » avant de pouvoir
exécuter toute autre commande.
7.5.1
Format des données
8 bits, 1 bit de départ et 1 bit d'arrêt. Pas de bit de parité.
7.5.2
Adressage
L'adresse est envoyée séparément de la commande. Voir le paragraphe 7.7.3 pour plus de détails.
7.5.3
Fin de message
Le caractère de fin de message est CR (retour chariot).
Le caractère de début de message est le caractère qui suit le caractère CR.
7.5.4
Répérition de commande
Pour répéter la dernière commande utiliser le caractère antislash « \ ».
Nom
Blindage
1
SG
6
TXD
3
TXD
5
RXD
4
RXD
L=0.5m typ.
Connecteur 8 broches (OUT)
Broche n°
Boîtier
1
6
3
5
4
52
Nom
Blindage
SG
TXD
TXD
RXD
RXD
