Vers J1-10 de
l'esclave n°2
NOTA
En régulation locale, il est important de réduire au minimum la longueur des fils et leur résistance. De plus, la résistance
des fils doit être aussi uniforme que possible pour que le courant soit réparti équitablement entre les alimentations.
Vers J1-10 de
l'esclave n°2
5.16 MONTAGE EN CASCADE
Il est possible de configurer un système à plusieurs alimentations pour que toutes les alimentations se bloquent en cas
de défaut de l'une d'entre elles. À la disparition du défaut, le système se remet en marche avec ses derniers paramètres
en mode redémarrage en sécurité ou automatique selon le réglage de départ. Pour que ce mode de fonctionnement soit
possible, il faut que l'inverseur 5 du commutateur de configuration SW1 soit en position basse.
Les autres inverseurs de SW1 peuvent être configurés selon les besoins de l'application.
Si un défaut se produit dans l'une des alimentations, son signal PS_OK passe au niveau bas et le défaut est affiché. Les
autres alimentations se bloquent et affichent « OFF ». Lorsque le défaut disparaît, elles redémarrent avec leurs derniers
paramètres en mode sécurité ou automatique selon le réglage de départ.
La fig. 5-6 montre le montage en cascade de trois alimentations mais il est possible d'associer ainsi un plus grand
nombre d'alimentations.

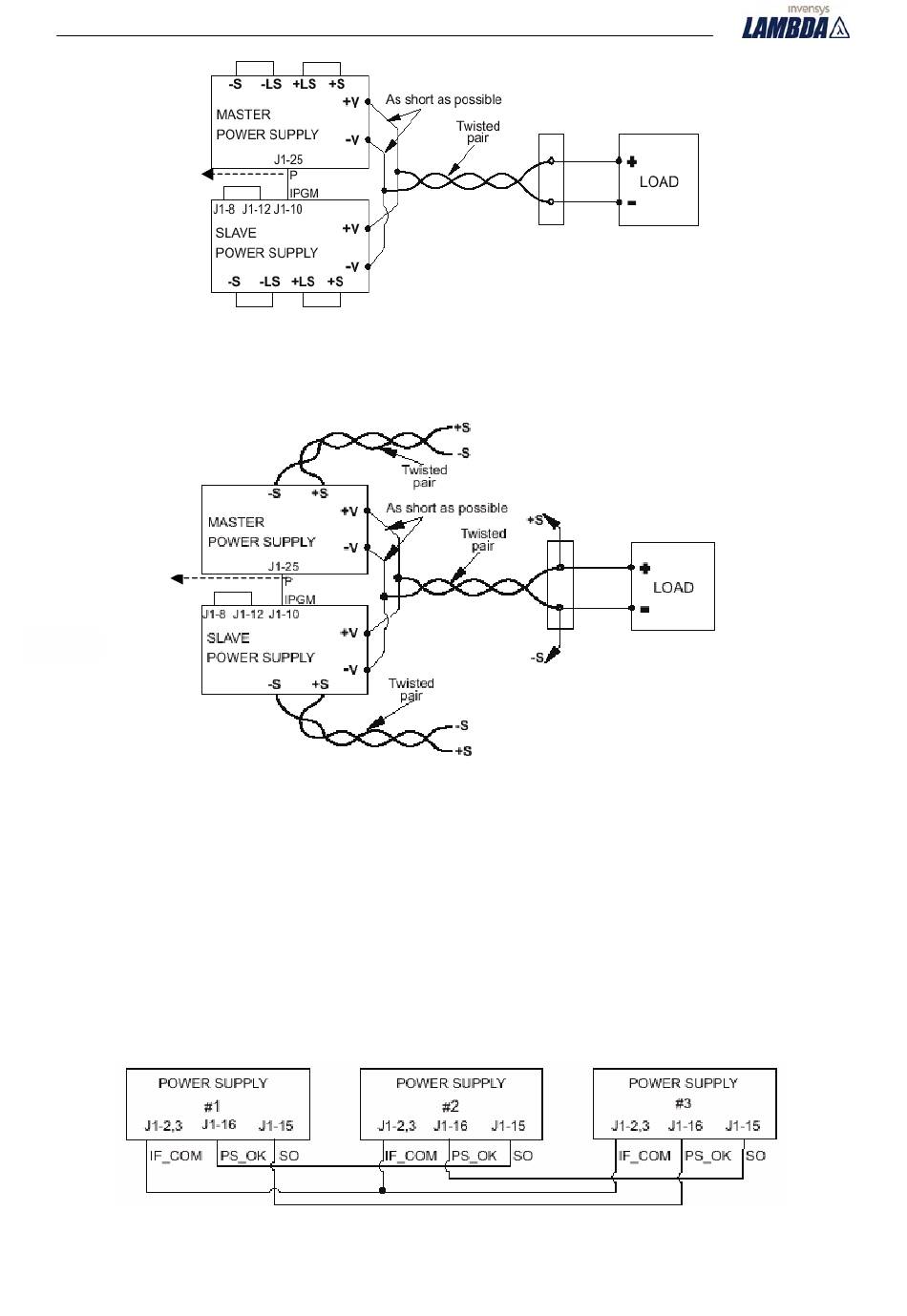

Fig. 5-4 : Montage en parallèle avec régulation locale
Fig. 5-5 : Montage en parallèle avec régulation à distance
Fig. 5-6 : Montage en cascade
43
