3.9.11 Mise à la masse des sorties
On peut mettre à la masse la borne de sortie négative ou positive. Pour éviter les problèmes de bruit dus au courant de
mode commun de la charge à la masse, il est recommandé de mettre la borne de sortie à la masse le plus près possible
de la sortie de l'alimentation. Utilisez toujours deux fils pour relier la charge à l'alimentation, quelle que soit la façon dont
le système est mis à la masse.
Pour les modèles ayant une tension de sortie jusqu'à 60VDC,le potentiel max
de l'une ou l'autre des bornes de sortie par rapport à la masse ne doit pas
dépasser 60VDC.
Pour les modèles ayant une tension de sortie >60VDC, le potentiel max de
l'une ou l'autre des bornes de sortie par rapport à la masse ne doit pas
dépasser 600VDC
En cas d'utilisation d'alimentations de tension nominale ou combinée
supérieure à 400V, avec sortie positive reliée à la masse, il existe un risque
d'électrocution au niveau des ports RS232/485 et IEEE. Lorsque vous utilisez
les interfaces RS232/485 ou IEEE dans les conditions indiquées ci-dessus, ne
pas relier la sortie positive à la masse.

3.10 REGULATION LOCALE ET A DISTANCE

Le connecteur de mesure J2 à l'arrière sert à configurer l'alimentation pour la régulation de la tension de sortie en mode
local ou à distance. Voir fig. 3-14 pour l'emplacement du connecteur de mesure.
3.10.1

Fils de mesure

Dans le cas d'une alimentation de sortie supérieure à 40V, il y a un risque
d'électrocution au niveau du connecteur des senses. Les fils de sense utilisés
doivent avoir un isolement nominal égal ou supérieur à la tension de sortie
maximale de l'alimentation. Veillez à ce que les connexions côté charge soient
protégées de manière à empêcher tout contact accidentel avec des tensions
dangereuses.
3.10.2 Régulation locale
L'alimentation est livrée avec le connecteur de mesure J2 câblé pour la régulation locale de la tension de sortie. Le
tableau 3-4 montre l'affectation des bornes de J2. En mode régulation locale, les signaux de mesure sont prélevés aux
bornes de sortie. Ce mode de régulation ne compense pas les chutes de tension dans les fils de raccordement de la
charge. Il n'est donc recommandé que pour les applications à faible courant de charge ou pour les applications où la
régulation en fonction de la charge n'est pas essentielle.
Borne
J2-1
J2-2
J2-3
J2-4
J2-5
ATTENTION
MISE À LA MASSE DES BORNES DE SORTIE

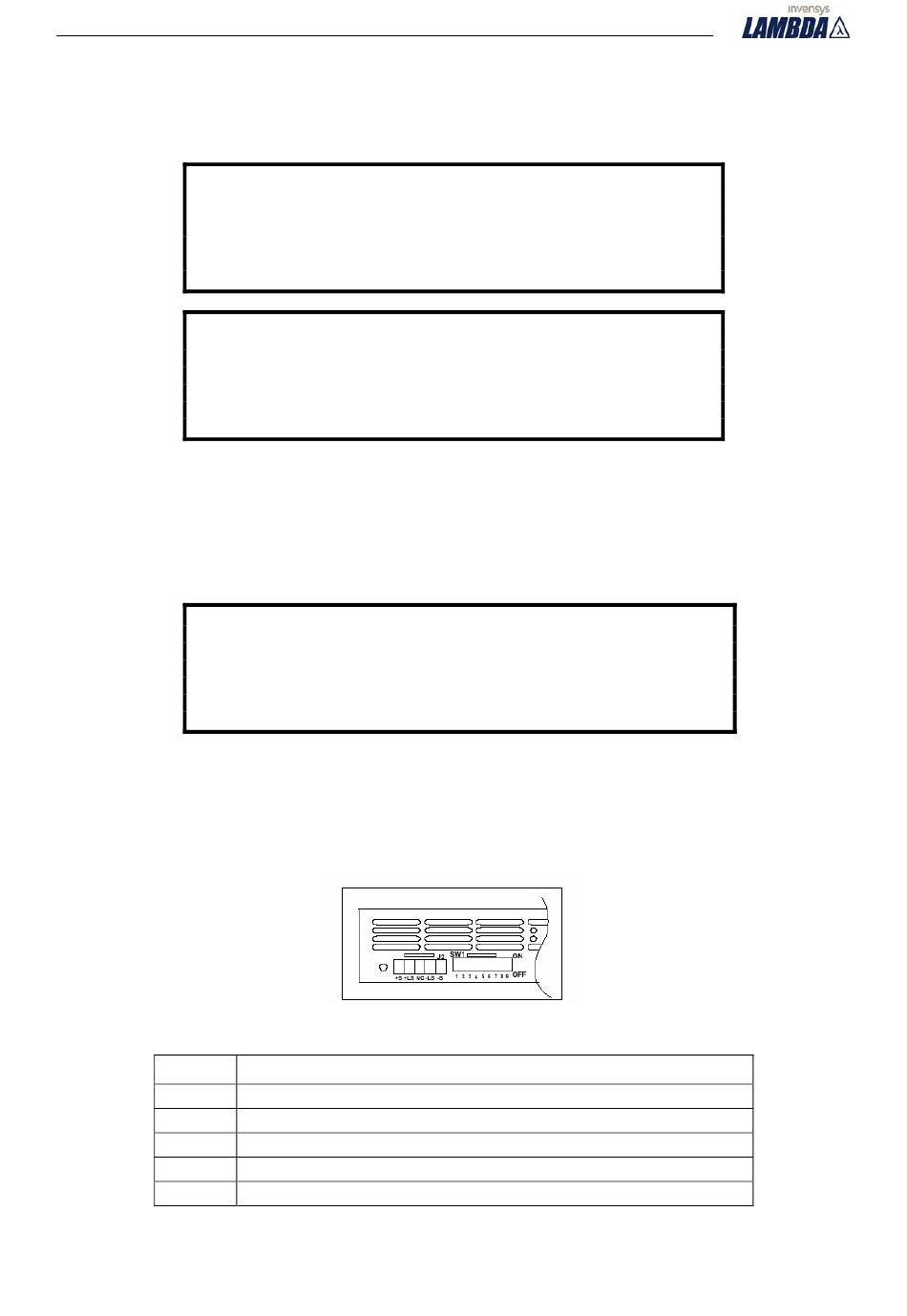

Fig. 3-14 : Emplacement du connecteur de senses
(+) régulation à distance.
(+) régulation locale. Reliée intérieurement à la borne de sortie positive .
Non connectée.
(-) régulation locale. Reliée intérieurement à la borne de sortie négative.
(-) régulation à distance.
Tableau 3-4 : Bornes de J2
DANGER
DANGER
Fonction
