Le fait de torsader les fils de raccordement de la charge réduit l'inductance parasite du câble qui pourrait créer des
pointes de tension à haute fréquence au niveau de la charge et à la sortie de l'alimentation par suite d'une variation de
courant dans la charge.
L'impédance introduite entre la sortie de l'alimentation et la charge pourrait rendre l'ondulation résiduelle et le bruit au
niveau de la charge supérieurs au bruit à la sortie de l'alimentation. Un filtrage supplémentaire par des condensateurs de
découplage aux bornes de la charge peut être nécessaire pour dériver à la masse la composante haute fréquence du
courant de charge.
3.9.5

Charges inductives

Pour éviter l'endommagement de l'alimentation par les pointes inductives, il faut placer une diode aux bornes de sortie.
La tension nominale et le courant nominal de la diode doivent être supérieurs à la tension de sortie nominale et au
courant de sortie nominal de l'alimentation. Connectez la cathode à la sortie positive et l'anode à la sortie négative.
Si des transitoires de charge positifs, comme la f.c.e.m. d'un moteur électrique, sont à craindre, montez un
parasurtenseur aux bornes de sortie pour protéger l'alimentation. La tension de claquage du parasurtenseur doit être
supérieure d'environ 10% à la tension de sortie maximale de l'alimentation.
3.9.6

Raccordement de la charge

Modèles de 6V à 60V
Voir la fig. 3-5 pour réaliser le raccordement de la charge aux barres de l'alimentation et la fig. 3-6 pour la fixation du
capot de protection au châssis.
Des tensions dangereuses peuvent être présentes à la
sortie de l'alimentation et aux bornes de la charge si la
tension de sortie de l'alimentation est supérieure à 40V.
Pour prémunir les personnes contre un contact accidentel
avec des tensions dangereuses, veillez à ce qu'il n'y ait pas
d'élément sous tension accessible au niveau de la charge et
de ses connexions. L'isolement nominal des fils de
raccordement de la charge doit être égal ou supérieur à la
tension de sortie maximale de l'alimentation.
Veillez à ce que les éléments de fixation des fils de
raccordement de la charge ne mettent pas les bornes de
sortie en court-circuit. Pour les gros câbles, prévoir des
serre-câble pour éviter le desserrage des connexions et la
déformation des barres.
Couple de serrage des
vis : 11.7 à 13.3 Nm

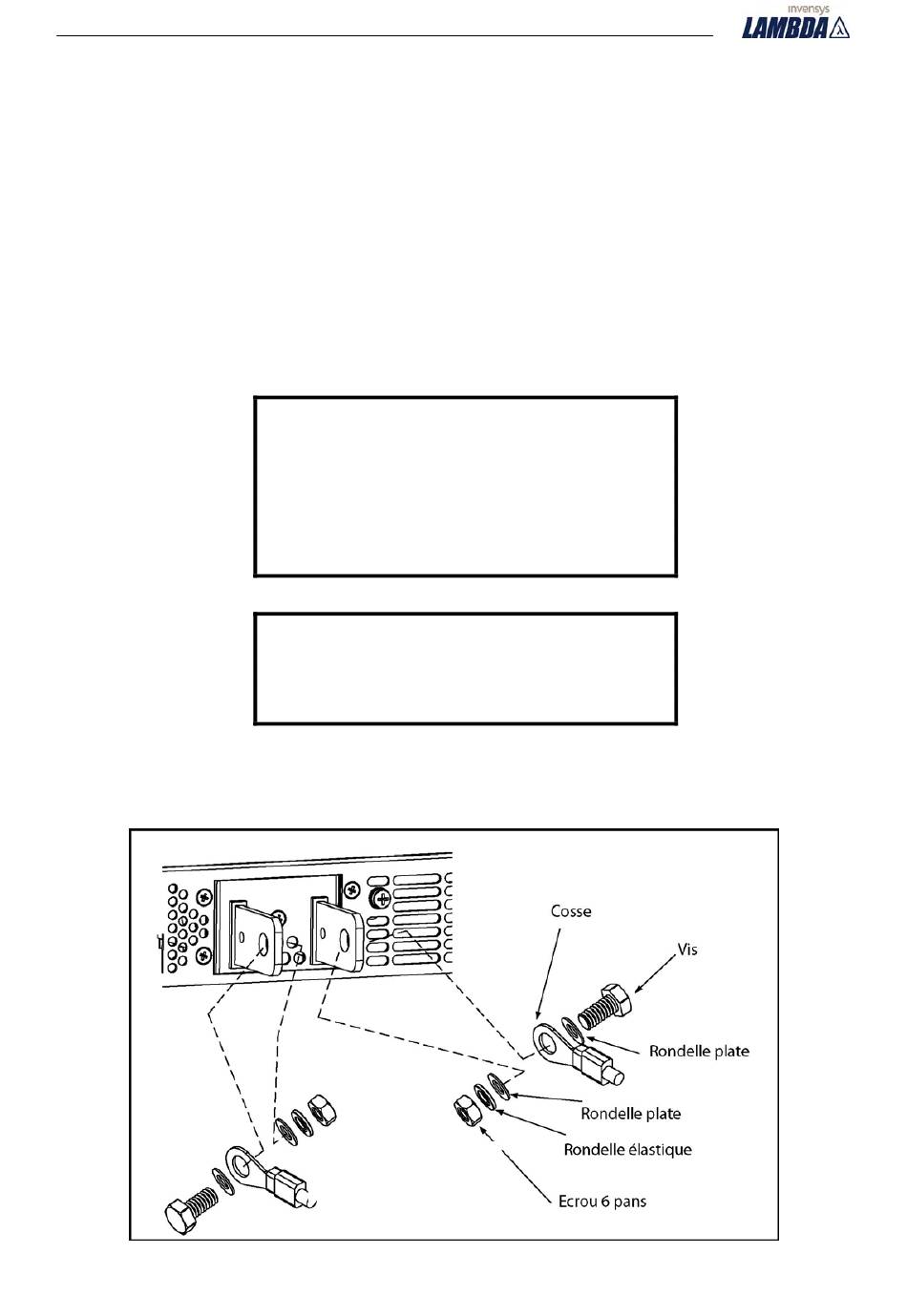

Fig. 3-5 : Connexion des fils de charge, modèles de 6V à 60V
