fr
9.6.4
Remplacer la garniture mécanique
côté fluide
4
2

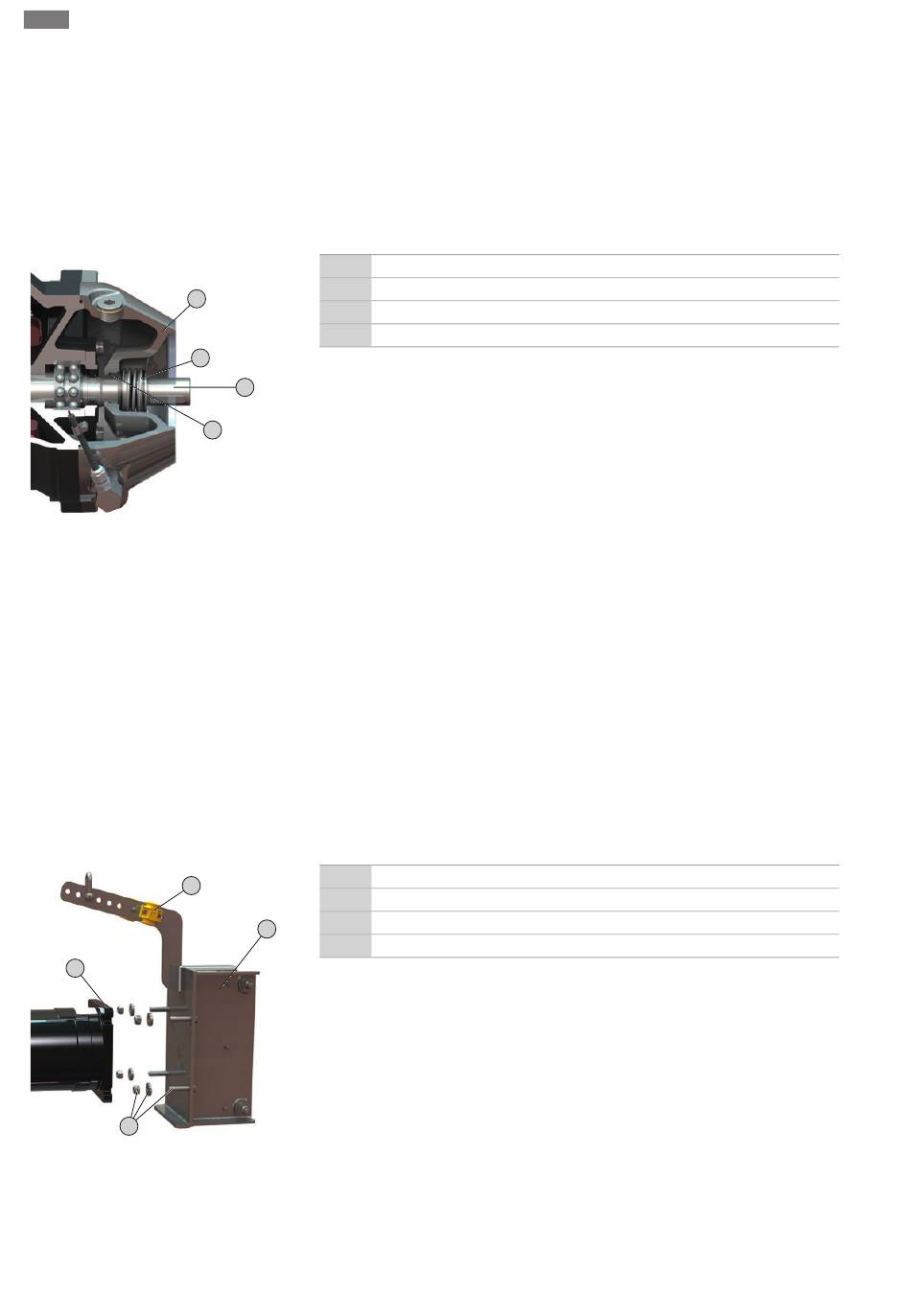

Fig. 16: Remplacer la garniture mécanique
9.6.5
Remplacer le châssis
4
3
2
Fig. 17: Changer le châssis
448
All manuals and user guides at all-guides.com
Maintenance
5. Imprégner la vis à six pans creux de résine de freinage, installer la rondelle et la vis-
ser dans l'arbre.
6. Serrer à fond la fixation de l'hélice. Couple de serrage max. : voir annexe.
7. Tourner l'hélice à la main et vérifier sa mobilité.
▶ L'hélice est remplacée. Vérifier la quantité d'huile dans le corps d'étanchéité et
compléter le cas échéant.
1
Arbre
2
Garniture mécanique : Suspension à ressort
3
Garniture mécanique : Grain fixe
4
Corps d'étanchéité
‡
Agitateur posé et fixé sur un support stable.
1
‡
L'outillage est préparé.
‡
Huile dans le corps d'étanchéité vidangée.
3
‡
Hélice démontée.
1. Retirer la clavette de l'arbre.
2. Retirer la suspension à ressort de la garniture mécanique avec la rondelle de l'arbre.
3. Appuyer sur le grain fixe de la garniture mécanique du siège du corps et le retirer de
l'arbre.
4. Nettoyer l'arbre et contrôler l'absence de trace d'usure ou de corrosion. AVERTIS-
SEMENT ! Si l'arbre est endommagé, contacter le service après-vente !
5. Enduire l'arbre avec de l'eau mélangée ou un produit de nettoyage. ATTENTION ! Il
est strictement interdit d'utiliser de l'huile ou de la graisse pour la lubrification !
6. Enfoncer le nouveau grain fixe de la garniture mécanique dans le siège du corps à
l'aide d'un dispositif de montage. ATTENTION ! Ne pas incliner le grain fixe en
l'enfonçant. Si le grain fixe est incliné pendant qu'il est enfoncé, il se brise. La
garniture mécanique ne peut plus être utilisée !
7. Mettre la nouvelle suspension à ressort de la garniture mécanique avec la rondelle
sur l'arbre.
8. Nettoyer la clavette et la placer dans la rainure de l'arbre.
9. Monter l'hélice.
▶ Garniture mécanique changée. Remplir l'huile dans le corps d'étanchéité.
1
Châssis
2
4 x matériel de fixation : Vis à tête hexagonale, rondelle, écrou hexagonal
3
Bride de moteur
1
4
Support de câble pour décharge de traction
‡
Agitateur posé et fixé sur un support stable.
‡
Le moteur est soutenu de telle sorte que le châssis puisse être échangé sans pro-
blème.
‡
L'outillage est préparé.
1. Ouvrir le support de câble et retirer le câble de raccordement.
2. Desserrer et retirer les écrous hexagonaux.
3. Retirer les rondelles des vis à tête hexagonale.
4. Retirer le châssis de la bride de moteur.
5. Nettoyer la bride du moteur, p. ex. dépôts, matériel d'étanchéité usagé.
6. Retirer les vis à tête hexagonale du châssis et les placer sur le nouveau châssis.
7. Imprégner la vis à tête hexagonale de résine de freinage.
8. Insérer le nouveau châssis sur la bride de moteur.
WILO SE 2019-01
