6.4.4 Montaža sa napravom za
spuštanje
1
7
6
Fig. 7: Priprema mehanizma za mešanje
984
All manuals and user guides at all-guides.com
Instalacija i električno povezivanje
6. Priključni kabl nešto kruće položiti na pod i zid bazena. OPREZ! Kada se priključni
kabl vodi preko ivica bazena, voditi računa o mogućim mestima trenja. Oštre
ivice mogu da oštete priključni kabl. Po potrebi iskositi ivice bazena!
7. Izvesti antikorozivnu zaštitu (npr. Sikaflex):
- zaptivna fuga između konzole i građevine.
- popuniti otvore u osnovnoj ploči konzole.
- popuniti pukotine u konzoli.
▶ Mehanizam za mešanje je montiran. Izvršiti električno priključivanje.
Mehanizam za mešanje se spušta u bazen pomoću naprave za spuštanje. Preko cevi za
vođenje naprave za spuštanje mehanizam za mešanje se bezbedno dovodi do radne
tačke. Nastale reakcione sile se preko naprave za spuštanje odvode direktno u
konstrukciju. Konstrukcija mora biti izvedena za ovo opterećenje!
OPREZ! Oštećenja stvari usled pogrešne dodatne opreme! Zbog jakih reakcionih sila,
mehanizam za mešanje koristiti samo sa dodatnom opremom (naprava za spuštanje i
okvir) proizvođača. Kada se mehanizam za mešanje naruči sa napravom za spuštanje,
okvir se fabrički montira. Kada se mehanizam za mešanje isporučuje bez okvira,
odgovarajući okvir se dodatno naručuje preko službe za korisnike!

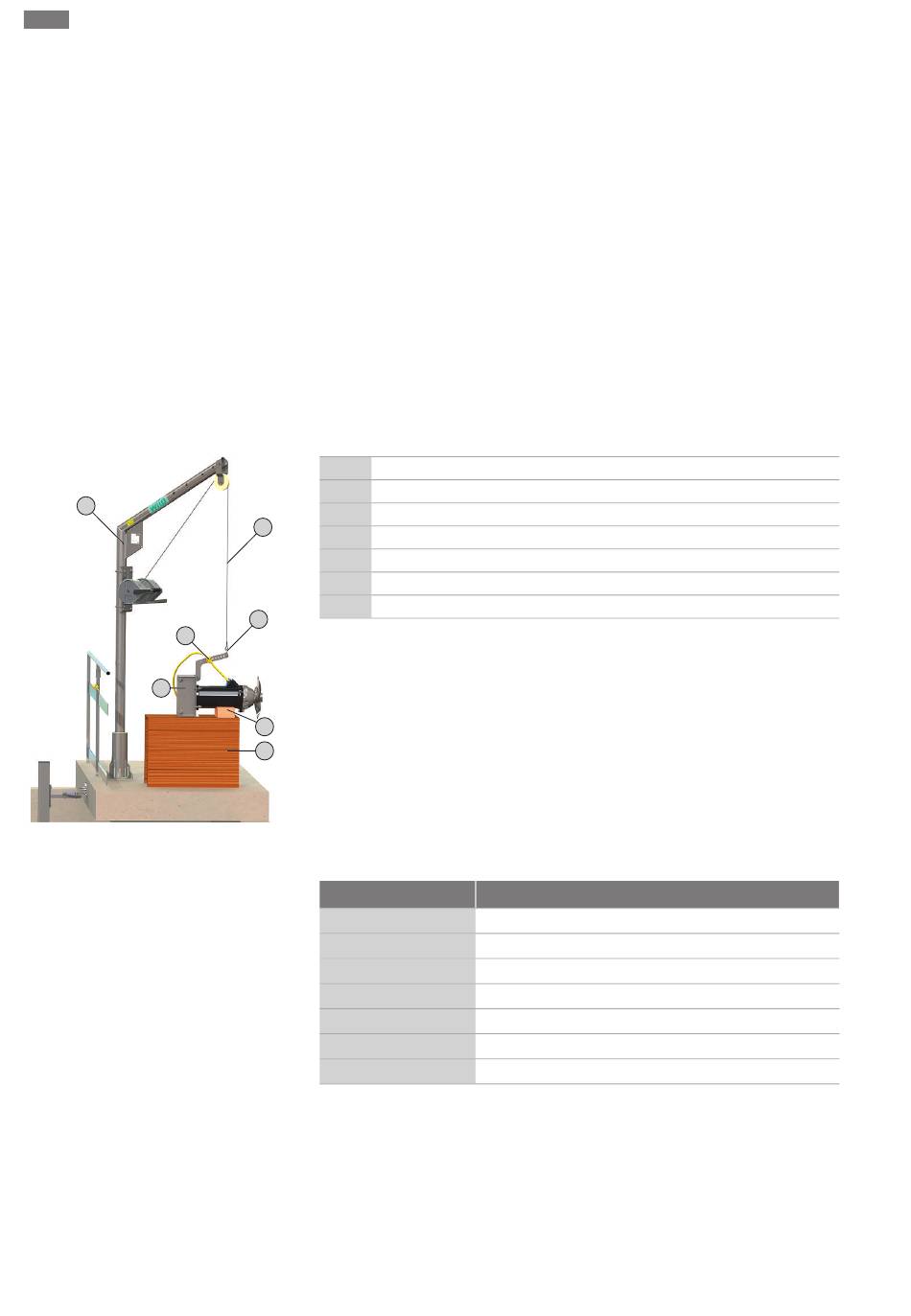

Pripremni radovi
1 Uređaj za dizanje
2 Oprema za podizanje
3 Karika za pričvršćivanje
2
4 Oslonac
5 Postolje za bezbedno odlaganje
6 Okvir
7 Držač kabla za popuštanje zatezanja
3
‡
Mehanizam za mešanje je postavljen i horizontalno poravnat.
‡
Okvir je montiran na mehanizam za mešanje.
‡
Naprava za spuštanje je montiran u bazenu.
‡
Na raspolaganju je uređaj za dizanje dovoljne nosivosti.
4
1. Opremu za podizanje povezati na okvir pomoću karike.
5
2. Verzija sa prolaznim plastičnim valjcima: Olabaviti preklopne klinove i demontirati
plastične valjke i utične osovine.
NAPOMENA! Pripremiti komponente za dalju montažu.
3. Sve priključne kablove položiti i montirati držače kabla.
Držači kabla fiksiraju priključni kabl na opremu za podizanje i sprečavaju
nekontrolisano plutanje priključnog kabla u bazenu.
Mehanizam za mešanje
TR 14
TR 16
TR 21
TR 22
TR 28
TR 36
TR 40
Udaljenost držača kabla
550 mm (20 in)
550 mm (20 in)
550 mm (20 in)
750 mm (30 in)
550 mm (20 in)
750 mm (30 in)
750 mm (30 in)
