9.6.6 Заміна консолі для підлогового
монтажу
4
3

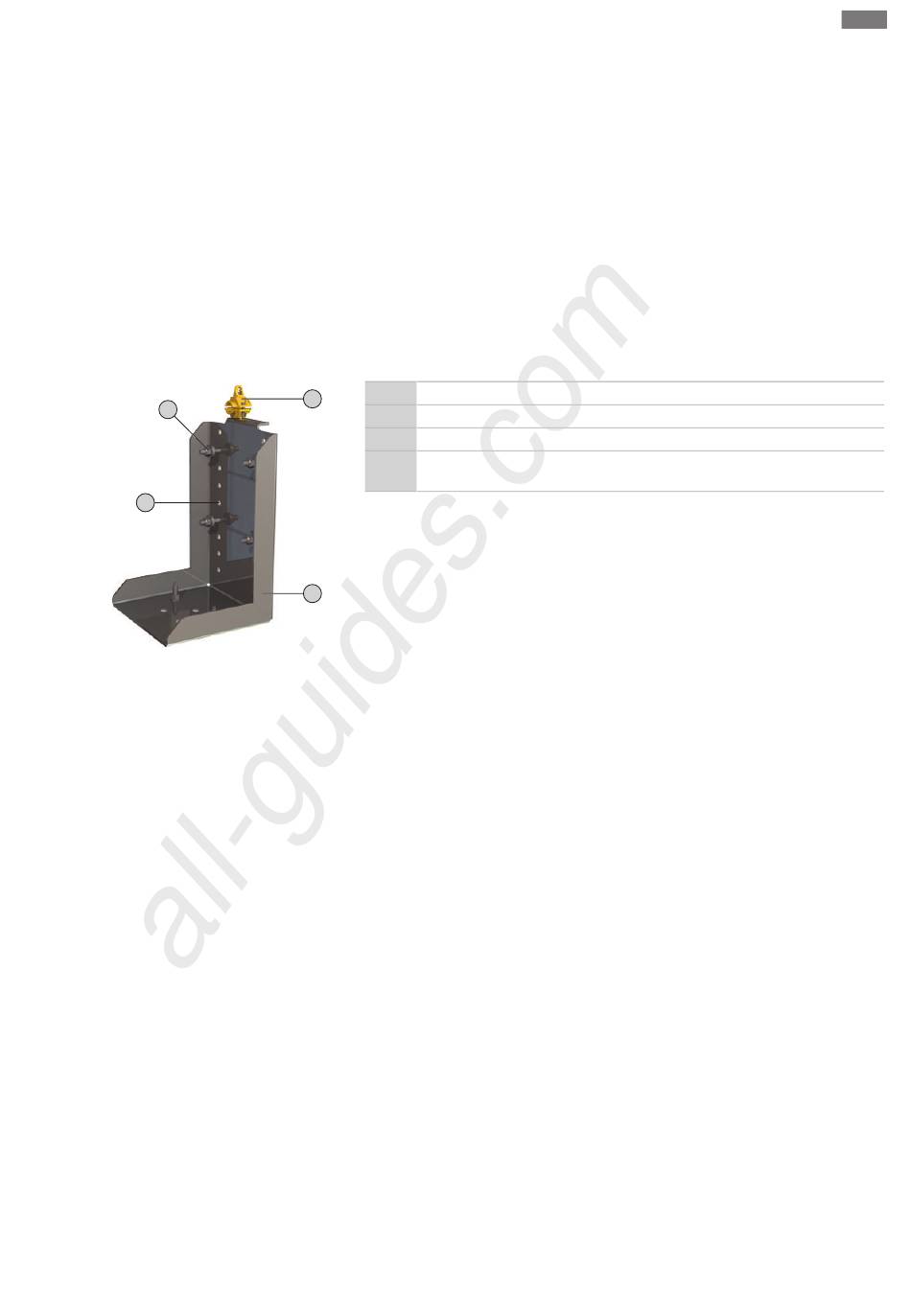

Fig. 18: Консоль для підлогового монтажу
Iнструкція з монтажу та експлуатації Wilo-EMU TR 14-40
All manuals and user guides at all-guides.com
Поточний ремонт
9. Надіньте шайби на гвинти з шестигранною головкою.
10.Накрутіть шестигранні гайки, затягніть їх. Макс. крутний момент: див.
додаток.
11.Вкладіть під'єднувальний кабель в кабельний тримач, закрийте кабельний
тримач. ОБЕРЕЖНО! Поки не затягуйте кабельний тримач!
12.Вирівняйте з'єднувальний кабель: з'єднувальний кабель утворює невеличкі
дуги, без натягнення.
13.Міцно закрийте кабельний тримач.
14.Нанесіть захист від корозії (наприклад герметик Sikaflex):
— Шви, які підлягають ущільненню, між фланцем двигуна та рамою.
— Заповніть подовжені отвори на фланці двигуна до шайби.
▶ Раму замінено.
1 1 Кабельний тримач для послаблення розтягуючого зусилля
2 Консоль
3 Ряд отворів для регулювання висоти
Матеріал для кріплення (4 шт.): гвинт з шестигранною головкою, шайба,
4
шестигранна гайка
‡
Покладіть мішалку на міцну поверхню.
‡
Роботи мають проводити дві особи!
‡
Інструмент напоготові.
2 1. Відкрийте кабельний тримач, витягніть під'єднувальний кабель.
2. Послабте та відкрутіть шестигранні гайки.
3. Зніміть шайби з гвинтів з шестигранною головкою.
4. 2-а особа: знімає мішалку з консолі та тримає її.
5. Витягніть гвинти з шестигранними головками.
6. Вставте гвинти з шестигранними головками в нову консоль.
ВКАЗІВКА! Враховуйте ряд отворів для регулювання висоти! Крильчатка не
повинна зіштовхуватися з підлогою!
7. 2-а особа: установлює мішалку на гвинти з шестигранними головками.
8. Надіньте шайби на гвинти з шестигранною головкою.
9. Накрутіть шестигранні гайки, затягніть їх. Макс. крутний момент: див.
додаток.
10.Вкладіть під'єднувальний кабель в кабельний тримач, закрийте кабельний
тримач. ОБЕРЕЖНО! Поки не затягуйте кабельний тримач!
11.Вирівняйте з'єднувальний кабель: з'єднувальний кабель утворює невеличкі
дуги, без натягнення.
12.Міцно закрийте кабельний тримач.
▶ Консоль замінено.
