Wilo EMU TR 14 Notice De Montage Et De Mise En Service page 477

2
±0°
8

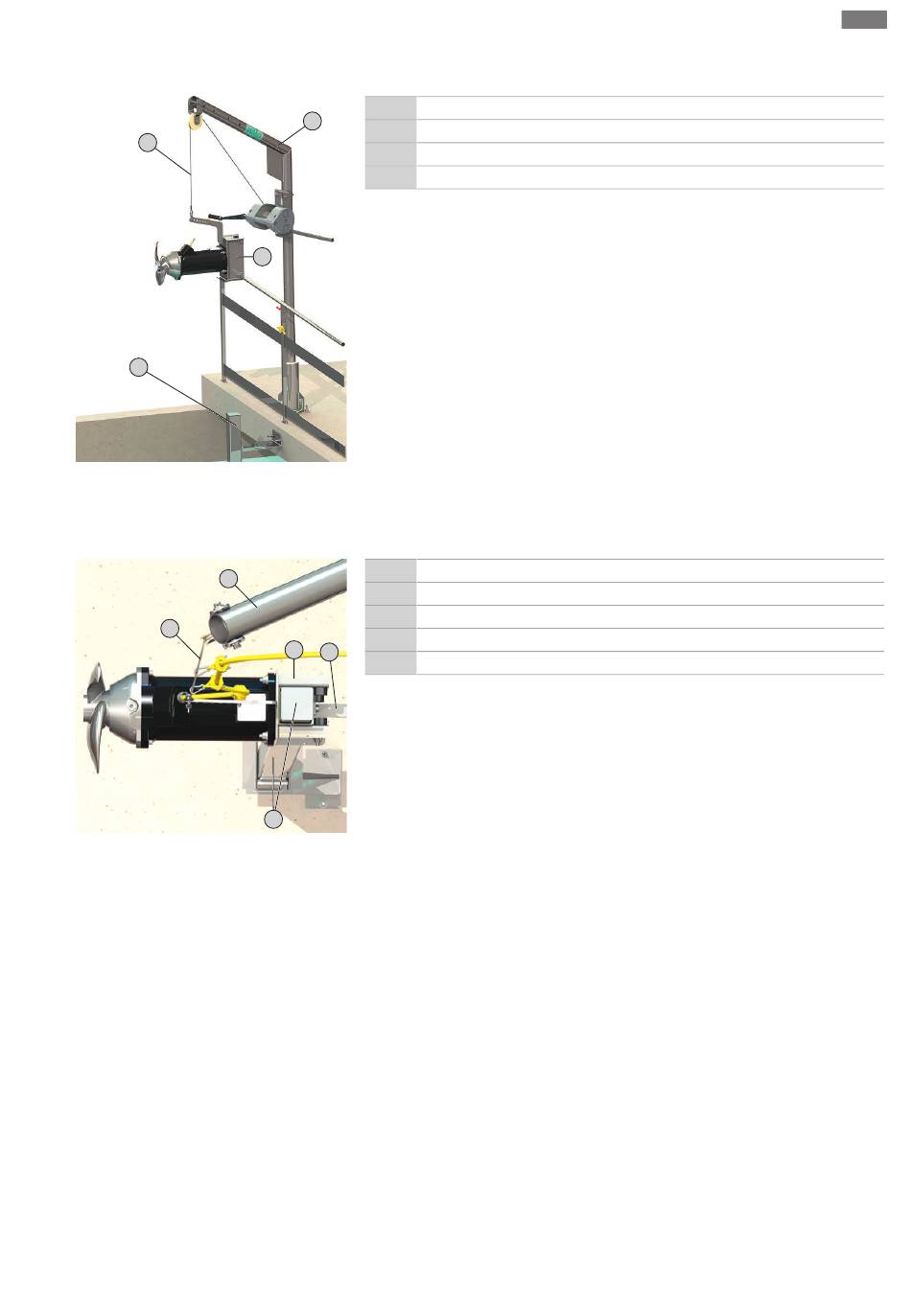

Fig. 8: Περιστροφή αναδευτήρα επάνω από τη
λεκάνη
1
2
Fig. 9: Αναδευτήρας στη διάταξη καθέλκυσης
Οδηγίες εγκατάστασης και λειτουργίας Wilo-EMU TR 14-40
All manuals and user guides at all-guides.com
Εγκατάσταση και ηλεκτρική σύνδεση
Ανασήκωμα αναδευτήρα και περιστροφή επάνω από τη λεκάνη
1 Ανυψωτικός μηχανισμός
1
2 Εξοπλισμός ανύψωσης
6 Πλαίσιο
8 Σωλήνας οδηγός της διάταξης καθέλκυσης
‡
Οι εργασίες προετοιμασίας ολοκληρώθηκαν.
1. Ανασηκώστε τον αναδευτήρα ώστε να μπορεί να περιστραφεί χωρίς κίνδυνο
πάνω από το κάγκελο.
6
ΕΙΔΟΠΟΙΗΣΗ! Ο αναδευτήρας πρέπει να αναρτάται σε οριζόντια θέση στον
ανυψωτικό μηχανισμό. Όταν ο αναδευτήρας αναρτάται λοξά στον ανυψωτικό
μηχανισμό, τότε μετατοπίστε το σημείο πρόσδεσης στο πλαίσιο.
2. Περιστρέψτε τον αναδευτήρα επάνω από τη λεκάνη.
ΕΙΔΟΠΟΙΗΣΗ! Το πλαίσιο πρέπει να διέρχεται κατακόρυφα στο σωλήνα οδηγό.
Όταν το πλαίσιο δεν διέρχεται κατακόρυφα στο σωλήνα οδηγό, τότε
προσαρμόστε την εμβέλεια φορτίου στον ανυψωτικό μηχανισμό.
Συναρμολόγηση αναδευτήρα στη διάταξη καθέλκυσης
1 Ανυψωτικός μηχανισμός
2 Εξοπλισμός ανύψωσης
6 Πλαίσιο
8 Σωλήνας οδηγός της διάταξης καθέλκυσης
6
9
9 Επάνω στήριγμα στη διάταξη καθέλκυσης
‡
Ο αναδευτήρας αναρτάται οριζόντια.
‡
Το πλαίσιο είναι κατακόρυφο ως προς το σωλήνα οδηγό.
‡
Το στήριγμα καλωδίου είναι συναρμολογημένο.
1. Αφήστε αργά τον αναδευτήρα.
2. Εισάγετε το σωλήνα οδηγό χωρίς στρεβλώσεις στο πλαίσιο.
8
ΕΙΔΟΠΟΙΗΣΗ! Οι τροχίσκοι οδήγησης ακουμπούν στο σωλήνα οδηγό.
3. Τύπος με κουμπωτό άξονα:
Αφήστε τον αναδευτήρα μέχρι το πλαίσιο να βρεθεί κάτω από το επάνω στήριγμα.
Συναρμολογήστε τον κουμπωτό άξονα και τους ενιαίους πλαστικούς τροχίσκους
και ασφαλίστε με την κοπίλια!
el
477
