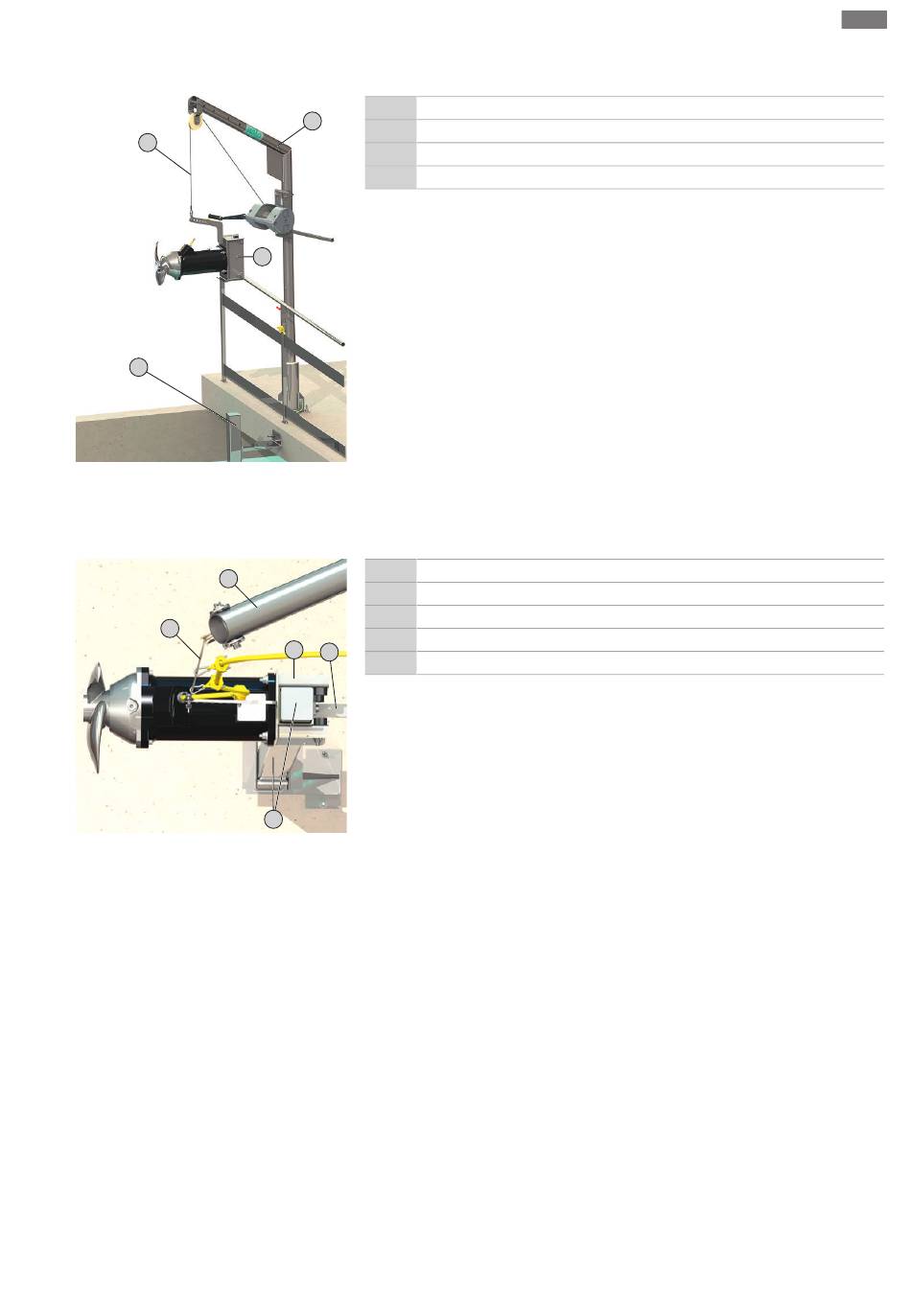

Fig. 8: Завъртете разбъркващия механизъм
над басейна
1
2
Fig. 9: Разбъркващият механизъм към
устройството за спускане
Инструкция за монтаж и експлоатация Wilo-EMU TR 14-40
All manuals and user guides at all-guides.com
Монтаж и електрическо свързване
Повдигнете разбъркващия механизъм и го завъртете над резервоара
1 Подемен механизъм
1
2 Подемно приспособление
6 Рама
8 Водеща тръба на устройството за спускане
‡
Подготвителните дейности са завършени.
1. Повдигнете разбъркващия механизъм, така че да може да бъде наклонен
безопасно над парапета.
6
ЗАБЕЛЕЖКА! Разбъркващият механизъм трябва да виси хоризонтално на
подемното приспособление. Ако разбъркващият механизъм виси
диагонално на подемния механизъм, преместете точката на захващане за
рамата.
2. Завъртете разбъркващия механизъм над басейна
.ЗАБЕЛЕЖКА! Рамата трябва да преминава вертикално спрямо водещата
тръба. Ако рамата не преминава отвесно спрямо водещата тръба,
регулирайте обсега от подемния механизъм.
Монтирайте разбъркващия механизъм към устройството за спускане
1 Подемен механизъм
2 Подемно приспособление
6 Рама
8 Водеща тръба на устройството за спускане
6
9
9 Горен държач на устройството за спускане
‡
Разбъркващият механизъм виси хоризонтално.
‡
Рамата вертикално спрямо водещата тръба.
‡
Кабелния държач е монтиран.
1. Бавно спуснете разбъркващия механизъм.
2. Въведете водещата тръба без изкривяване в рамата.
8
ЗАБЕЛЕЖКА! Водещите ролки лежат на водещата тръба.
3. Изпълнение със свързващи оси:
Спуснете разбъркващия механизъм, докато рамата е под горния държач.
Монтирайте свързващите оси и непрекъснатите пластмасови ролки и
осигурете със сгъващите щифтове!
