9.6.1 Napomene za primjenu
sigurnosnih podložaka za vijke
9.6.2 Koji se popravci smiju provoditi?
9.6.3 Zamjena propelera
4
3

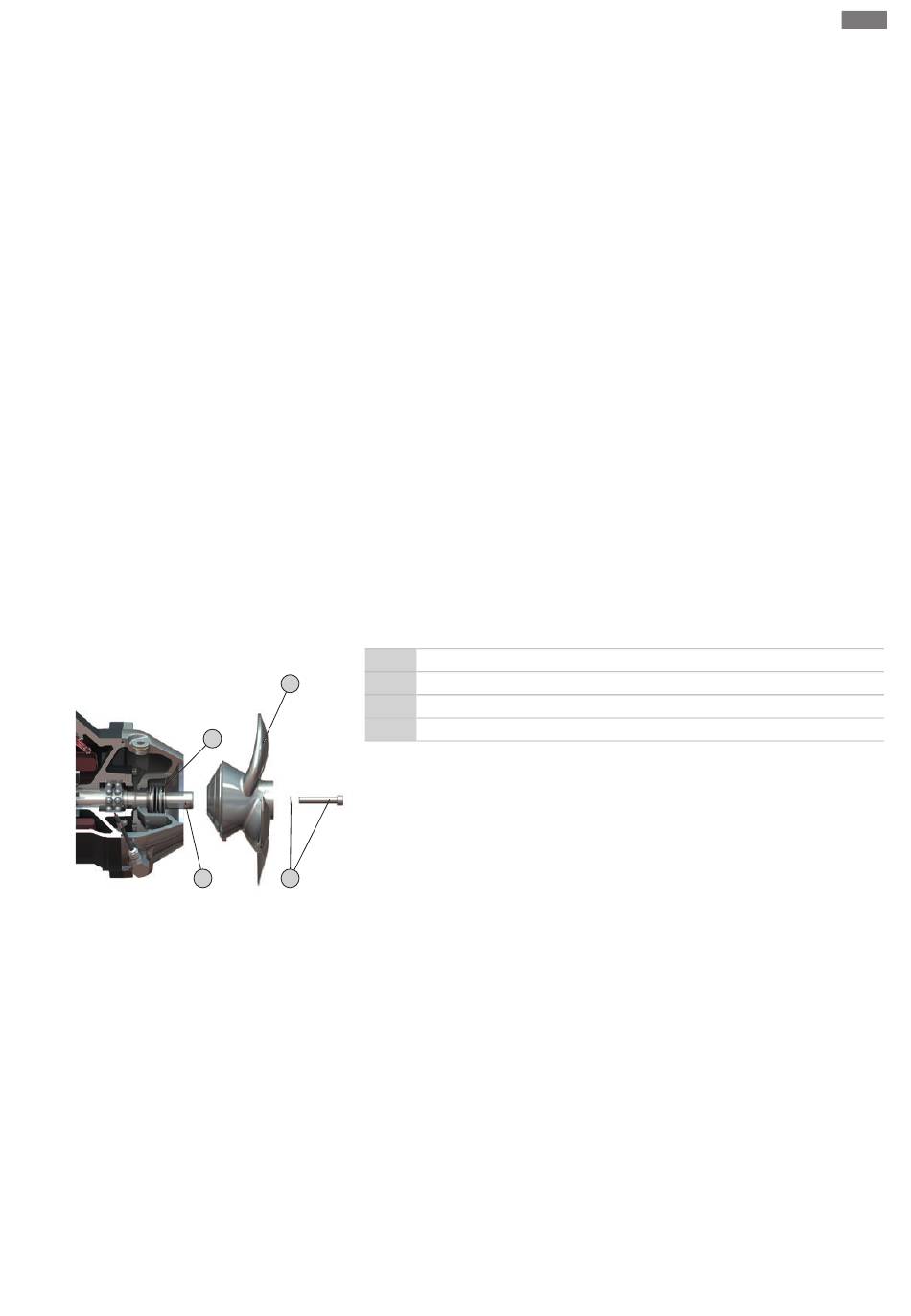

Fig. 15: Zamjena propelera
Upute za ugradnju i uporabu Wilo-EMU TR 14-40
All manuals and user guides at all-guides.com
Servisiranje
▪ Uređaj za miješanje odvojite od napona i osigurajte od neovlaštenog ponovnog
uključivanja.
▪ Uređaj za miješanje je temeljito očišćen i (eventualno) dezinficiran.
Za popravke općenito vrijedi:
▪ Odmah pokupite kapljice medija i pogonskog sredstva!
▪ Okrugli brtveni prsteni, brtve i sigurnosne podloške za vijke moraju se uvijek zamijeniti!
▪ Pritom obratite pozornost na zatezne momente u prilogu!
▪ Strogo je zabranjena primjena sile kod tih radova!
Vijci mogu sadržavati osigurač vijaka. Osiguranje vijaka odvija se tvornički na dva
različita načina:
▪ Tekući osigurač vijaka
▪ Mehanički osigurač vijaka
Osiguranje vijaka uvijek treba obnoviti!
Tekući osigurač vijaka
Kod tekućeg osiguranja vijaka upotrebljavaju se srednje čvrsti osigurači vijaka (npr.
Loctite 243). Ove osigurače vijaka odvijte uz povećani napor. Ako se osigurač vijaka ne
može odvrnuti, spoj se mora zagrijati na oko 300 °C (572 °F). Dijelove nakon demontaže
treba temeljito očistiti.
Mehanički osigurač vijaka
Mehanički osigurač vijaka sastoji se od dvije Nord-Lock klinaste sigurnosne podloške.
Osiguranje vijčanog spoja ovdje se odvija stezanjem.
▪ Zamjena propelera
▪ Zamijenite klizno-mehaničku brtvu sa strane medija.
▪ Zamijenite okvir.
▪ Zamijenite konzolu za montažu na pod.
1 Propeler
1
2 Učvršćivanje propelera: Imbus-vijak i ploča
3 Vratilo
4 Klizno-mehanička brtva
‡
Uređaj za miješanje položite na čvrstu podlogu i osigurajte ga.
‡
Alat je spreman.
1. Otpustite i odvrnite učvršćivanje propelera. UPUTA! Blokirajte propeler
prikladnim pomagalom.
2. Oprezno skinite propeler s vratila. OPREZ! Klizno-mehanička brtva sada više nije
fiksirana. Uređaj za miješanje pokrećite samo propelerom! Kada se uređaj za
2
miješanje pokreće bez propelera, klizno-mehanička brtva se uništava. Kada je
klizno-mehanička brtva neispravna, iz brtvene komore istječe ulje.
3. Očistite vratilo i nanesite novo mazivo.
4. Novi propeler oprezno odložite do ovjesa.
5. Imbus-vijak s osiguranjem vijka namočite, ploču utaknite i zakrenite vratilo.
6. Čvrsto zavrnite učvršćivanje propelera. Maks. zatezni moment: pogledajte dodatak.
7. Propeler zavrnite rukom i provjerite na lakoću rada.
▶ Izmijenite propeler. Provjerite količinu ulja u brtvenome kućištu i po potrebi
napunite.
