9.6.5
Remplacement d'hélice OPTI-
TR 120-1
6

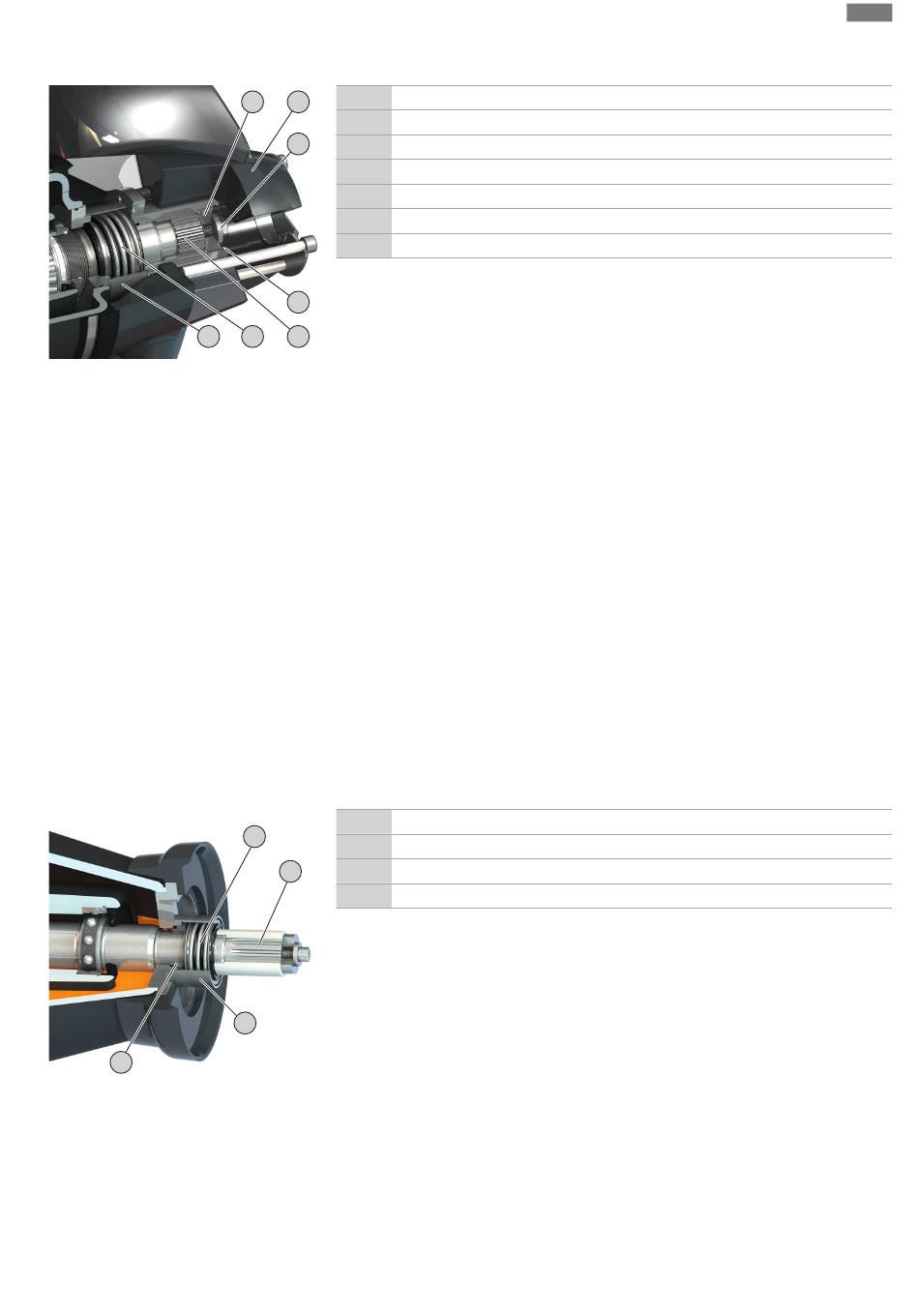

Fig. 19: Remplacement d'hélice OPTI-
TR 120-1
9.6.6
Remplacer la garniture mécanique
côté fluide
3
Fig. 20: Remplacer la garniture mécanique
Notice de montage et de mise en service • Wilo-Flumen OPTI-TR 50-3 ... 120-1, Wilo-Flumen EXCEL-TRE 50-3 ... 90-2 • Ed.01/2022-07
1
Hélice
7
1
2
Fixation de l'hélice : Vis à six pans creux et rondelle
2
3
Bague de sécurité
4
Arbre
5
Garniture mécanique
6
Boîte d'étanchéité
7
Disque de pression
✓
Agitateur posé sur un support stable et sécurisé.
✓
Outillage préparé.
3
✓
Vis de décollage M16 (référence : 6037091) pour OPTI-TR/EXCEL-TRE 50-3, 60-3, 90-2
5
4
et 120-1.
✓
Frein de vis Loctite 242.
✓
Graisses
1.
Desserrer la fixation de l'hélice et la retirer. AVIS ! Bloquer l'hélice avec un dispositif
adapté.
2.
Contrôler l'ajustement de la bague de sécurité. La bague de sécurité fixe le disque de
pression.
3.
Retirer avec précautions l'hélice de l'arbre : Engager une vis de décollage dans le disque
de pression. L'hélice est ainsi repoussée par l'arbre. ATTENTION ! La garniture méca-
nique n'est plus fixée !
4.
Nettoyer l'arbre et appliquer de la graisse.
5.
Placer la nouvelle hélice avec précautions jusqu'à la butée.
6.
Fixer l'hélice : Imprégner la vis à six pans creux de résine de freinage, installer la rondelle
et la visser dans l'arbre.
7.
Serrer à fond la fixation de l'hélice. Couple de serrage max. : voir annexe.
8.
Tourner l'hélice à la main et vérifier sa mobilité.
▶
L'hélice est remplacée. Vérifier la quantité d'huile dans la préchambre et faire l'ap-
point le cas échéant.
1
Arbre
4
2
Boîte d'étanchéité
3
Garniture mécanique : Grain fixe
1
4
Garniture mécanique : Suspension à ressort
✓
Agitateur posé et fixé sur un support stable.
✓
L'outillage est préparé.
✓
Huile vidangée dans la préchambre.
✓
Hélice démontée.
2
1.
Retirer de l'arbre la suspension à ressort de la garniture mécanique.
2.
Démonter avec précaution la boîte d'étanchéité à l'aide d'un marteau en caoutchouc.
3.
Appuyer sur le grain fixe de la garniture mécanique du siège du corps et le retirer de
l'arbre.
4.
Nettoyer l'arbre et contrôler l'absence de trace d'usure ou de corrosion. AVERTISSE-
MENT ! Si l'arbre est endommagé, contacter le service après-vente !
5.
Enduire l'arbre avec de l'eau mélangée ou un produit de nettoyage. ATTENTION ! Il est
strictement interdit d'utiliser de l'huile ou de la graisse pour la lubrification !
6.
Enfoncer le nouveau grain fixe de la garniture mécanique dans le siège du corps à l'aide
d'un dispositif de montage. ATTENTION ! Ne pas incliner le grain fixe en l'enfonçant. Si
fr
41
