START KI

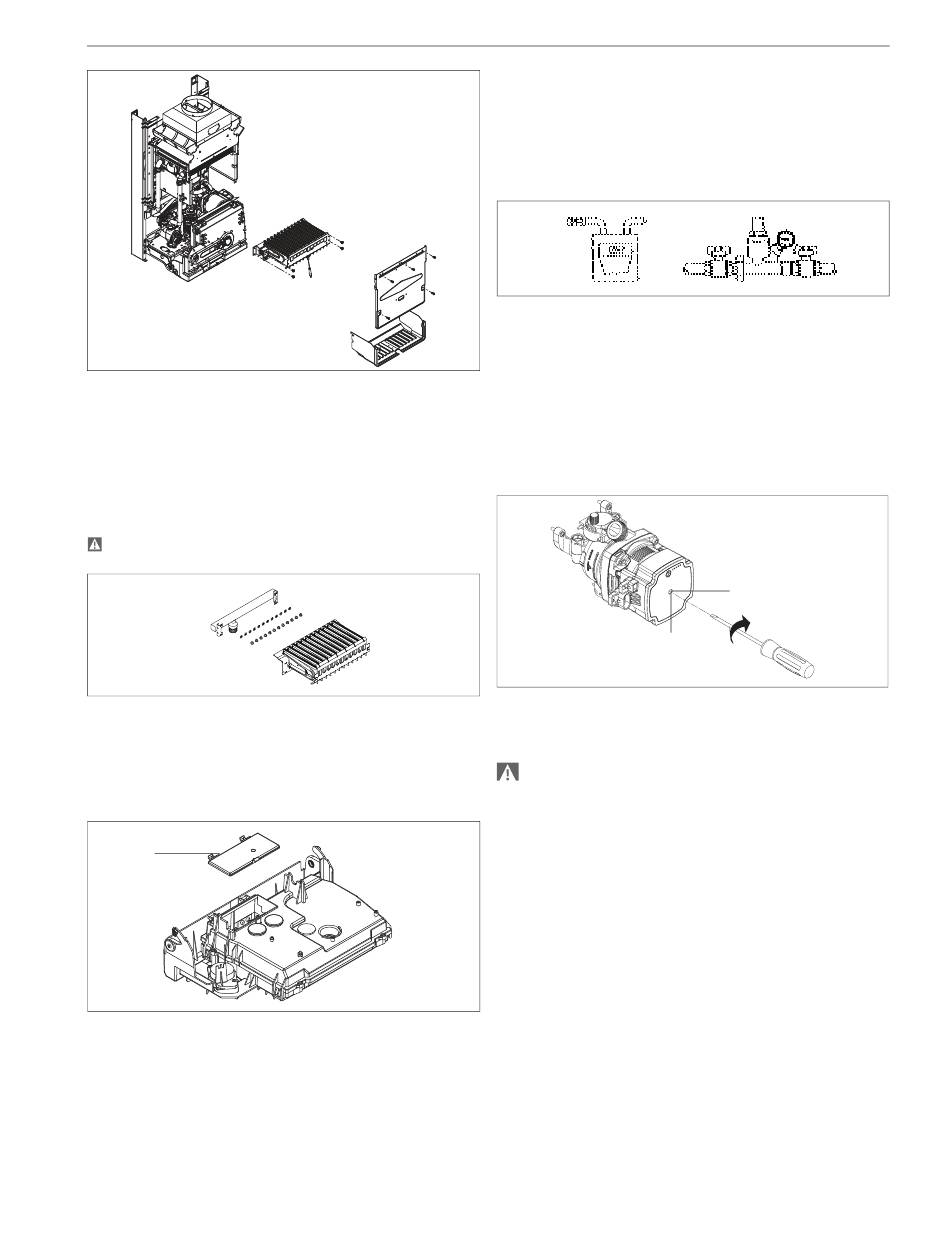

fig. 1
No caso de transformação gás seguir as instruções siguientes:
- tirar a alimentação elétrica da caldeira e fechar a torneira do gás
- remover sucessivamente: revestimento, tampa da caixa do ar e
tampa da câmara de combustão
- desligar o cabo da vela
- afrouxar os parafusos de fixação do queimador
- retirar o passacabo da sede da caixa de ar e remover o queimador
com a vela montada
- utilizando uma chave de tubo ou de boca, remover as boquilhas
e as anilhas(fig. 2) e substituí-las pelas que se encontram no kit
Utilizar e montar taxativamente as anilhas contidas no kit mesmo
em caso de coletores sem anilhas.
- recolocar o queimador na câmara de combustão e apertar os pa-
rafusos que o fixam ao coletor de gás
- posicionar o passacabo com os cabos da vela na sede na caixa
de ar
- reconectar o cabo da vela
- remontar a tampa da câmara de combustão e a tampa da caixa
de ar
- retirar a tampa (A, fig. 3) que permite o acesso aos jumper
A
fig. 3
- para transformação de Metano a GPL: introduzir a interconexão
na posição JP3
- Para transformação de GPL a Metano: retirar a interconexão da
posição JP3
- Restaurar a alimentação para a caldeira e voltar a abrir a torneira
de gás
- Regular a caldeira de acordo com o que está descrito no capítulo
específico "Regulações"; a operação deve ser utilizada exclusiva-
mente pelo Serviço de Assistência Técnica
- Reposicionar a tampa
- Aplicar o adesivo de identificação do combustível presente no kit
(vermelho para o GPL, amarelo para gás metano) em substituição
ao adesivo já existente
- Remontar o revestimento
42
All manuals and user guides at all-guides.com
2 -
2.1
Antes de realizar o acendimento e a verificação funcional da caldeira
é indispensável certificar-se de que:
- as torneiras do combustível e da água de alimentação das instala-
- o tipo de gás e a pressão de alimentação sejam aqueles para os
- a tampa do desgasificador esteja aberta
- a pressão do circuito hidráulico, a frio, esteja sempre compreendi-
- a pré-carga do vaso de expansão seja adequada (consultar a ta-
- as ligações elétricas tenham sido realizadas corretamente
- as condutas de descarga dos produtos da combustão e de aspi-
- o circulador gire livremente, pois, sobretudo após longos períodos
fig. 2
Eventual desbloqueio do veio do circulador
- Inserir uma chave de fenda no orifício (1) do circulador
- Premir (a) e girar a chave de fenda (b) até o desbloqueio do veio
2.2
Após a colocação em serviço, certificar-se que a caldeira START
KI executa corretamente os procedimentos de arranque e posterior
desligamento operando em:
- seletor de função
- calibragem do seletor de temperatura da água de aquecimento e
- temperatura desejada no ambiente (intervindo no termóstato am-
Verificar o funcionamento em temperatura de água sanitária abrindo
uma torneira de água quente com o seletor de função tanto no modo
verão quanto no modo inverno com pré-aquecimento.
Verificar a paragem total da caldeira colocando o interruptor geral da
instalação em "desligado".
Depois de alguns minutos de funcionamento contínuo a obter colo-
cando o interruptor geral da instalação em "ligado", o seletor de fun-
ção em verão e mantendo aberta a utilização sanitária, os ligantes e
resíduos de trabalho evaporam e será possível realizar:
- controlo da pressão do gás de alimentação
- controlo da combustão.
CONTROLO DA PRESSÃO DO GÁS DE ALIMENTAÇÃO
- Posicionar o interruptor geral da instalação em "desligado".
- Afrouxar os parafusos (A) de fixação do revestimento.
COLOCAÇÃO EM FUNCIONAMENTO
Preparação na primeira colocação em
serviço
ções estejam abertas
quais a caldeira foi projetada
da entre 1 bar e 1,5 bar e o circuito esteja desgasificado
bela "Dados técnicos")
ração do ar comburente tenham sido realizadas adequadamente
de não funcionamento, depósitos e/ou resíduos podem impedir a
livre rotação.
1
do motor.
Realizar a operação com extrema cautela para não danificar
os próprios componentes.
Verificações durante e após a primeira
colocação em serviço
do seletor de temperatura da água sanitária
biente ou no programador horário).
a
b
