START KI

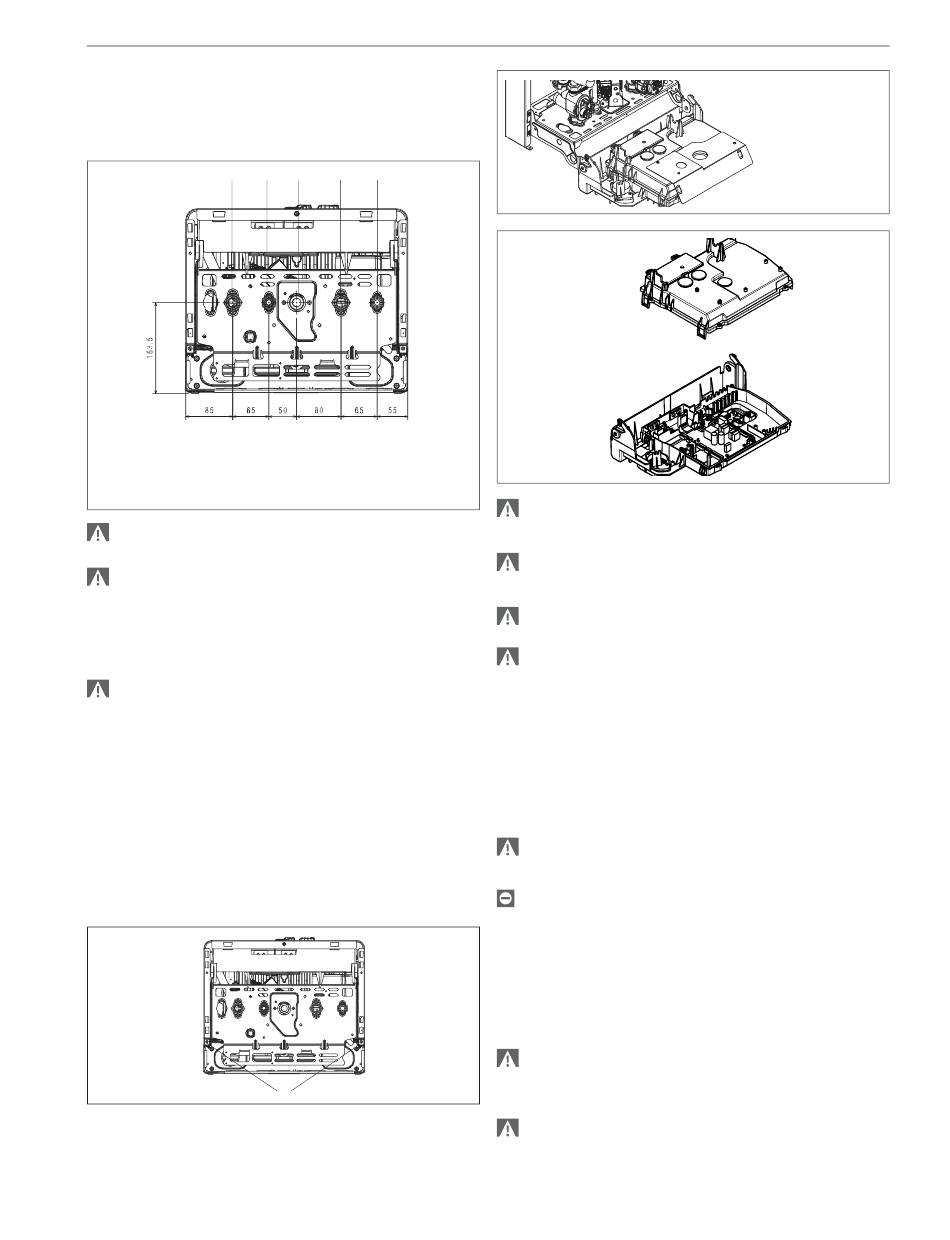

1.6 Hidraulično povezivanje
Preporučuje se spajanje kotla na instalacije postavljajući i ulazne
ventile za instalaciju grejanja uz ulazne ventile za sanitarnu vodu;
u vezi sa tim je raspoloživ komplet ventila za instalaciju grejanja i
komplet ventila za grejanje s filterom.
M AC
M protok grejanja
AC izlaz tople vode
G gas
R povraćaj grejanja
AF ulaz hladne vode
Izbor i montaža komponenti sistema se prepuštaju montažeru
koji će delovati u skladu sa tehničkim načelima i važećim pro-
pisima.
Ako je ukupna tvrdoća potrošne vode između 25 °F i 50 °F,
montirajte komplet za obradu sanitarne vode; sa ukupnom
tvrdoćom većom od 50 °F, komplet postupno smanjuje svoju
efikasnost, pa se stoga preporučuje upotreba uređaja sa boljim
performansama ili potpuno omekšavanje vode; s ukupnom tvr-
doćom manjom od 25 °F, potrebno je da se montira filter od-
govarajućih dimenzija ako voda dolazi iz distribucijskih mreža
koje nisu savršeno čiste/koje nije moguće čistiti.
Ispust sigurnosnog ventila kotla mora biti spojen na odgova-
rajući sistem sakupljanja i odvoda. Proizvođač kotla nije odgo-
voran za eventualne štete uzrokovane intervencijom sigurno-
snog ventila.
1.7 Električno spajanje
Kotao START KI izlazi iz fabrike kompletno ožičen električnim kablom
napajanja koji je već električno spojen, pa je potrebno samo spojiti
sobne termostate (TA) na za to namenjene redne kleme.
- Postavite glavni prekidač instalacije u položaj „isključeno".
- Odvijte pričvrsne vijke (A) sa plinske mrežice.
- Pomerite napred i zatim prema gore podnožje omotača kako biste
ga odvojili od postolja.
- Pritisnite bočnu dugmad kontrolne ploče i okrenite ih prema na-
pred.
- Pomoću štipaljki otkačite poklopac štampane pločice.
72
All manuals and user guides at all-guides.com
G R AF
A
U slučaju napajanja faza-faza, ispitivačem proverite koja od
dve žice ima veći potencijal u odnosu na uzemljenje i spojite je
na L, na isti način spojite drugu žicu na N.
Kotao može raditi sa napajanjem faza-nula vodič ili faza-faza.
Za napajanja bez uzemljenja, morate upotrebiti izolacioni tran-
sformator sa usidrenim sekundarnim namotajem.
Vodič za uzemljenje mora da bude nekoliko centimetara duži
od ostalih.
Obavezno:
- Primeniti višepolni magnetsko-termički prekidač i linijsku ra-
stavnu sklopku, prema normama CEI-EN (otvaranje konta-
kata najmanje 3,5 mm, III kategorija).
- Koristiti kablove preseka ≥ 1,5 mm
- N (nula-vodič).
- Jačina prekidača treba da bude primerena električnoj sna-
zi kotla, pogledajte tehničke podatke kako biste proverili
električnu snagu postavljenog modela.
- Izvesti delotvorno uzemljenje.
- Zaštititi pristup električnoj utičnici nakon postavljanja.
Proizvođač nije odgovoran za eventualni nedostatak uzem-
ljenja ili nepridržavanja uputstava navedenih u električnim
šemama.
ZABRANJENO je korišćenje cevi za gas i vodu za uzemljenje
uređaja.
1.8 Priključivanje gasa
Kotao START KI se mora priključiti na dovod gasa u skladu s važećim
normama za instalaciju.
Pre priključivanja proverite:
- da li odgovara vrsta gasa onoj za koju je predviđen uređaj
- da li su cevi čiste.
Instalacija za gasno napajanje treba da bude odgovarajuća
protoku kotla i mora biti opremljena svim sigurnosnim i kon-
trolnim mehanizmima u skladu sa važećim propisima. Prepo-
ručuje se upotreba filtera odgovarajućih dimenzija.
Po završetku instaliranja proverite da li su napravljeni spojevi
zaptiveni.
2 i poštujete spoj L (faza)
