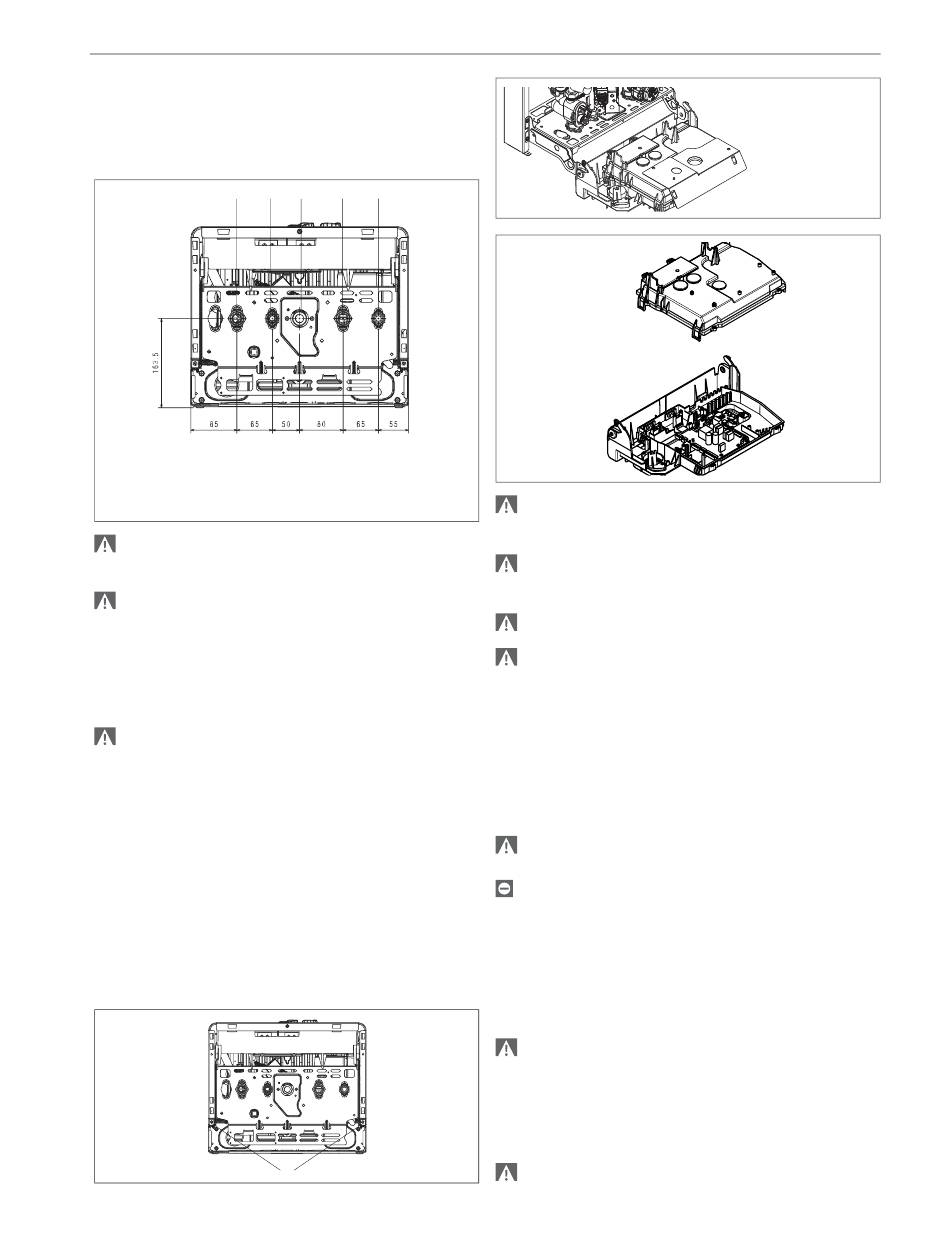

Υδραυλικές συνδέσεις
1.6
Συνιστάται να συνδέσετε το λέβητα στις εγκαταστάσεις εισάγοντας
εκτός από τη βάνα διακοπής ζεστού νερού χρήσης και τις βάνες δι-
ακοπής της εγκατάστασης θέρμανσης. Για το σκοπό αυτό διατίθεται
ένα κιτ βανών της εγκατάστασης θέρμανσης και ένα κιτ βανών θέρ-
μανσης με φίλτρο.
M
AC
Παροχή θέρμανσης
M
Έξοδος ζεστού νερού
AC
Αέριο
G
Επιστροφή θέρμανσης
R
Είσοδος κρύου νερού
AF
Η επιλογή και η εγκατάσταση των εξαρτημάτων της εγκατάστα-
σης απαιτείται να γίνει από τον εγκαταστάτη ο οποίος πρέπει
να ενεργήσει σύμφωνα με τους κανόνες ορθής πρακτικής και
την ισχύουσα νομοθεσία.
Αν το νερό του δικτύου έχει συνολική σκληρότητα μεταξύ 25
°F και 50 °F, τοποθετήστε ένα κιτ επεξεργασίας ζεστού νερού
χρήσης. Με συνολική σκληρότητα μεγαλύτερη από 50 °F, το κιτ
μειώνει βαθμιαία την αποτελεσματικότητά του και ως εκ τούτου
συνιστάται η χρήση μιας συσκευής μεγαλύτερων επιδόσεων
ή μια πλήρης αποσκλήρυνση. Ακόμη και αν η συνολική σκλη-
ρότητα είναι χαμηλότερη από 25°F, απαιτείται να εγκατασταθεί
ένα φίλτρο κατάλληλων διαστάσεων όταν το νερό προέρχεται
από δίκτυα διανομής που δεν είναι απόλυτα καθαρά/καθαριζό-
μενα.
Η εξαγωγή της βαλβίδας ασφαλείας του λέβητα πρέπει να συν-
δέεται σε ένα κατάλληλο σύστημα συλλογής και εκκένωσης. Ο
κατασκευαστής της συσκευής δεν φέρει ευθύνη για τυχόν ζημι-
ές που μπορεί να προκληθούν από τη λειτουργία της βαλβίδας
ασφαλείας.
Ηλεκτρική σύνδεση
1.7
Ο λέβητας START KI βγαίνει από το εργοστάσιο με πλήρη καλωδί-
ωση, το καλώδιο τροφοδοσίας ήδη συνδεδεμένο και απαιτεί μόνο τη
σύνδεση του/των θερμοστάτη/θερμοστατών χώρου (TA) που πρέπει
να γίνεται στις ειδικές κλέμες.
- Τοποθετήστε το γενικό διακόπτη του συστήματος σε θέση "απε-
νεργοποίησης"
- Ξεβιδώστε τις βίδες (A) στερέωσης του περιβλήματος.
- Μετακινήστε προς τα εμπρός κι έπειτα προς τα επάνω τη βάση του
περιβλήματος για να το ξεγαντζώσετε από το πλαίσιο
- Πιέστε τα πλαϊνά κουμπιά του ταμπλό και περιστρέψτε το προς τα
εμπρός.
- Αποσυνδέστε από τα κλιπ το καπάκι κάλυψης της κάρτας.
All manuals and user guides at all-guides.com
G
R
AF
A
Σε περίπτωση τροφοδοσίας φάση-φάση ελέγξτε με ένα tester
πιο από τα δύο καλώδια έχει δυναμικό μεγαλύτερο σε σχέση με
τη γείωση και συνδέστε το στην L, με τον ίδιο τρόπο συνδέστε
το καλώδιο που απομένει στο N.
Ο λέβητας μπορεί να λειτουργήσει με τροφοδοσία φάση-ουδέ-
τερο ή φάση-φάση. Για τροφοδοσίες χωρίς γείωση πρέπει να
χρησιμοποιηθεί ένας μετασχηματιστής μόνωσης με δευτερεύ-
ον συνδεδεμένο στη γείωση.
Ο αγωγός γείωσης θα πρέπει να βρίσκεται λίγα εκατοστά μα-
κρύτερος από τους άλλους
Είναι υποχρεωτική:
- Η χρήση ενός πολυπολικού μαγνητοθερμικού διακόπτη, δια-
κόπτη γραμμής, κατά τα πρότυπα CEI-EN (άνοιγμα επαφών
τουλάχιστον 3,5 mm, κατηγορία III).
- Η χρήση καλωδίων διατομής ≥ 1,5mm
σύνδεσης L (Φάση) - N (Ουδέτερο).
- Το αμπεράζ του διακόπτη πρέπει να έιναι κατάλληλο για την
ηλεκτρική ισχύ του λέβητα. Ανατρέξτε στα τεχνικά στοιχεία
για να επαληθεύσετε την ηλεκτρική ισχύ του εγκατεστημένου
μοντέλου.
- Η υλοποίηση μια αποτελεσματικής σύνδεσης γείωσης.
- Η διαφύλαξη της προσβασιμότητας στην πρίζα ρεύματος
μετά την εγκατάσταση.
Ο κατασκευαστής δεν είναι υπεύθυνος για ενδεχόμενες ζημιές
που προκαλούνται λόγω έλλειψης γείωσης ή μη τήρησης όσων
αναφέρονται στα διαγράμματα συνδεσμολογίας.
ΑΠΑΓΟΡΕΥΕΤΑΙ η χρήση των σωλήνων αερίου και νερού για
τη γείωση της συσκευής.
Σύνδεση αερίου
1.8
Η σύνδεση του λέβητα START KI στην τροφοδοσία αερίου πρέπει να
πραγματοποιείται σύμφωνα με τα ισχύοντα πρότυπα εγκατάστασης.
Πριν προχωρήσετε στη σύνδεση πρέπει να βεβαιωθείτε ότι:
- Ο τύπος αερίου είναι αυτός για τον οποίο έχει σχεδιαστεί η συ-
σκευή
- Οι σωληνώσεις είναι καθαρές
Η εγκατάσταση τροφοδοσίας αερίου πρέπει να είναι κατάλλη-
λη για την ισχύ του λέβητα και πρέπει να διαθέτει τις διατάξεις
ασφαλείας και ελέγχου που προδιαγράφονται από τα ισχύοντα
πρότυπα. Συνιστάται να χρησιμοποιείται ένα φίλτρο κατάλλη-
λων διαστάσεων. Η εγκατάσταση τροφοδοσίας αερίου πρέπει
να είναι κατάλληλη για την ισχύ του λέβητα και πρέπει να διαθέ-
τει τις διατάξεις ασφαλείας και ελέγχου που προδιαγράφονται
από τα ισχύοντα πρότυπα. Συνιστάται να χρησιμοποιείται ένα
φίλτρο κατάλληλων διαστάσεων.
Στην εγκατάσταση που κάνατε, βεβαιωθείτε ότι οι συνδέσεις
που πραγματοποιήσατε είναι στεγανές, όπως προβλέπεται
από τους ισχύοντες κανονισμούς εγκατάστασης
ΕΛΛΗΝΙΚΑ
και η τήρηση της
2
105
