START KI

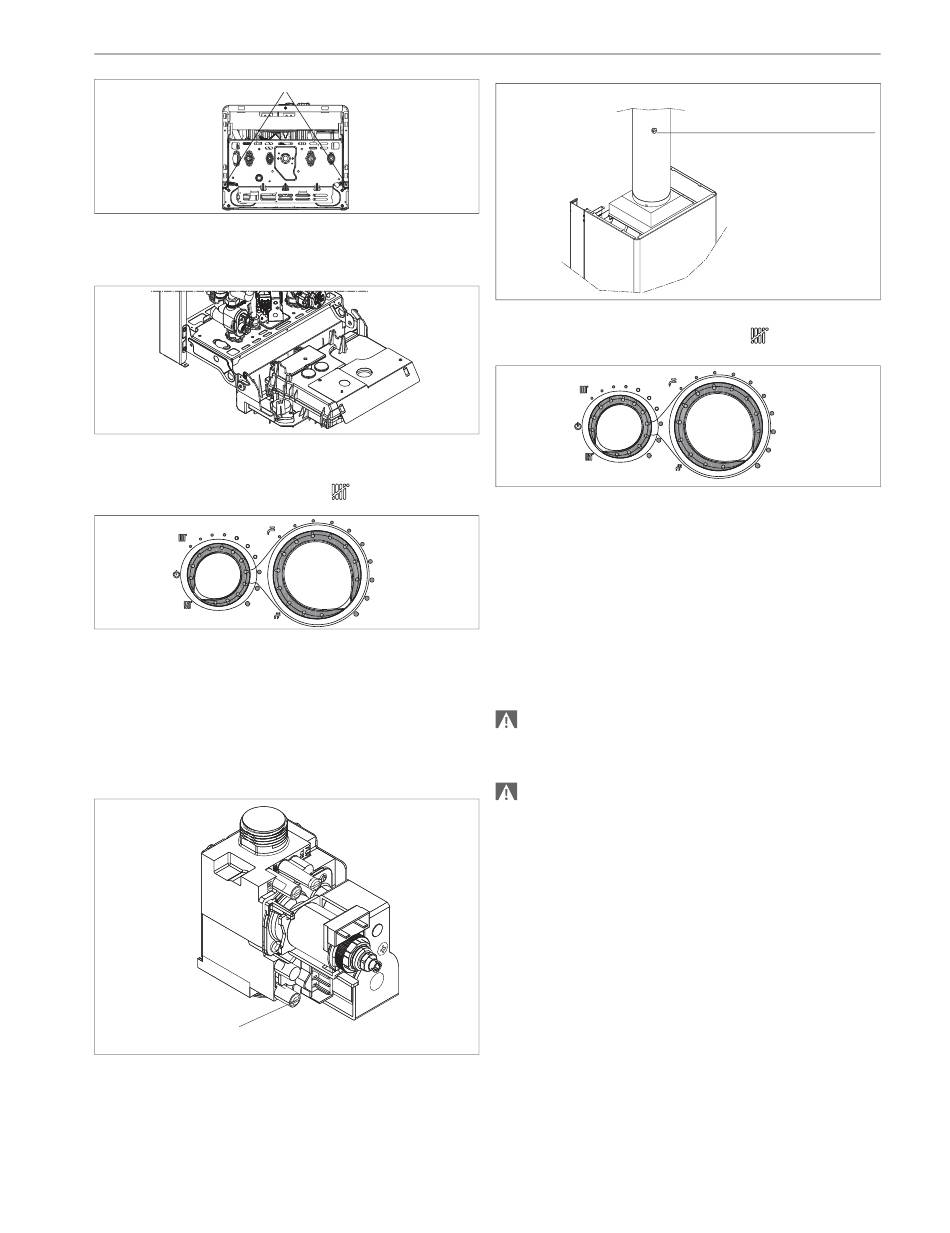

- Déplacer vers l'avant puis vers le haut la base du manteau pour le
décrocher du châssis
- Appuyer sur les boutons latéraux du combiné, puis le tourner en
avant
- Dévisser d'environ deux tours la vis de prise de pression en amont
de la soupape de gaz et y brancher le manomètre.
Sur le panneau de commande :
- placer le sélecteur de fonction en mode
température d'eau sanitaire à la valeur maximale.
- Alimenter électriquement la chaudière en plaçant l'interrupteur
général de l'installation sur « allumé ».
- Ouvrir un robinet d'eau chaude au débit maximum.
- Vérifier avec le brûleur allumé à la puissance maximale que la
pression du gaz soit comprise entre les valeurs de pression mi-
nimale et nominale d'alimentation indiquées dans le tableau à la
page suivante.
- Fermer le robinet d'eau chaude.
- Débrancher le manomètre et revisser la vis de la prise de pression
en amont de la vanne gaz.
Prise de pression
en amont de la
vanne
CONTRÔLE DE LA COMBUSTION
- Installer le kit « Prise d'analyse des fumées » dans le tronçon de
tube rectiligne positionné après la sortie de la hotte à au moins
400÷500 mm. de celle-ci (comme prescrit par les normes en vi-
gueur), pour l'installation, suivre les indications fournies avec le kit.
32
All manuals and user guides at all-guides.com
A
(été) et le sélecteur de
- Placer l'interrupteur général de l'installation sur "éteint".
- Placer le sélecteur de fonction en modalité
de température d'eau sanitaire à la valeur maximale.
- Alimenter électriquement la chaudière en plaçant l'interrupteur
général de l'installation sur «allumé ».
- Ouvrir un robinet d'eau chaude au débit maximum.
- La chaudière fonctionnera à la puissance maximale et il sera pos-
sible d'effectuer le contrôle de la combustion.
- Une fois l'analyse achetée, fermer le robinet de l'eau chaude.
- Enlever la sonde de l'analyseur et fermer la prise d'analyse.
- Refermer le combiné, remonter le manteau dans le sens inverse
aux opérations décrites pendant le démontage.
Une fois les contrôles terminés :
- positionner le sélecteur de fonction en mode été ou hiver sur la
base de la saison
- régler les sélecteurs selon les exigences du client.
Les chaudières START KI sont fournies pour un fonctionne-
ment au gaz méthane (G20) et elles peuvent être transformées
au GPL, elles sont déjà réglées en usine selon les indications
de la plaquette technique, donc, elles n'ont besoin d'aucune
opération d'étalonnage.
Tous les contrôles doivent être exclusivement exécutés par le
Service Technique Après-vente.
3 -
ALLUMAGE ET FONCTIONNEMENT
Pour allumer la chaudière, effectuer les opérations suivantes :
- mettre la chaudière sous tension
- ouvrir le robinet du gaz pour permettre le flux du combustible
- régler le thermostat ambiant à la température souhaitée (~20°C).
Tourner le sélecteur de fonction sur la position souhaitée :
HIVER
En tournant le sélecteur de fonction dans la plage de réglage, la
chaudière fournit de l'eau chaude sanitaire et du chauffage. En cas
de demande de chaleur, la chaudière s'allume. L'afficheur numérique
indique la température de l'eau de chauffage. En cas de demande
d'eau chaude sanitaire, la chaudière s'allume. L'afficheur indique la
température de l'eau sanitaire.
RÉGLAGE DE LA TEMPÉRATURE DE L'EAU DE CHAUFFAGE
Pour régler la température de l'eau de chauffage, tourner le sélecteur
de fonction dans la plage de réglage (dans le sens horaire pour
augmenter la valeur et dans le sens antihoraire pour la diminuer).
trou pour introduction
prise d'analyse des fumées
(été) et le sélecteur
