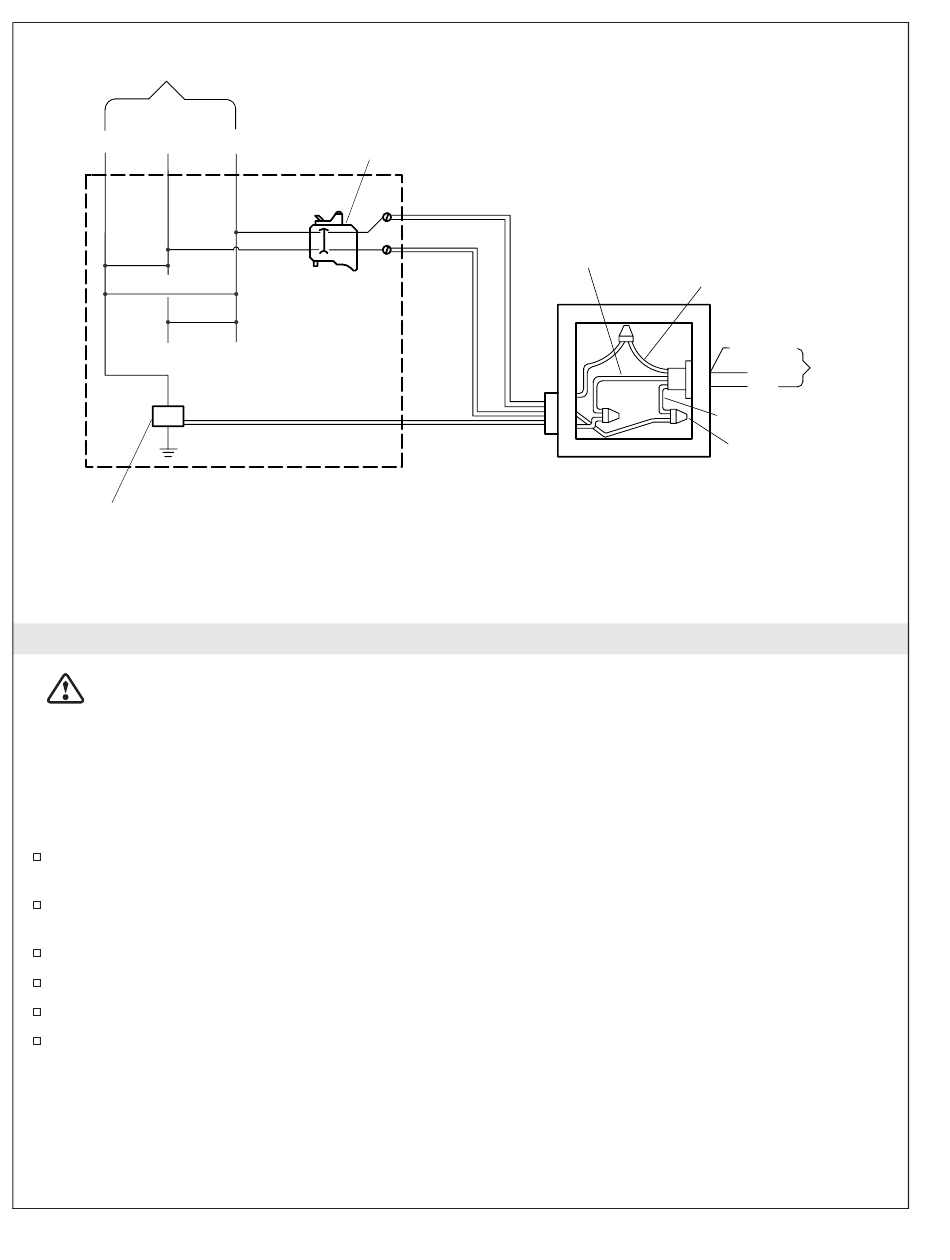

Source 240 V c.a.
N
L1
120 V
120 V
240 V
* Terre de l'équipement
Bus neutre (dans le boîtier du disjoncteur)
7. Connecter les alimentations électriques
DANGER: Risque d'électrocution. Débrancher avant de réaliser ces étapes d'installation.
AVIS: Tout le travail électrique doit être réalisé par un électricien qualifié.
AVIS: Tout le câblage électrique doit être conforme aux codes locaux.
AVIS: Chaque générateur de vapeur exige un circuit dédié.
Connecter l'alimentation
Couper toute l'électricité vers l'emplacement de travail au niveau du panneau du disjoncteur
principal.
Connecter un conduit électrique de 240 V c.a. aux fils étiquetés "L1", "L2", ainsi qu'au fil vert (terre)
sortant du boîtier de service du générateur de vapeur situé sur le dessus du générateur de vapeur.
Confirmer que la connexion à la terre a été effectuée dans le boîtier de service.
Fermer le boîtier de service.
Mettre l'alimentation principale en marche.
Le voyant de fonction doit s'afficher en vert. Si le voyant de fonction n'est pas vert, consulter le
"Guide de dépannage" ou contacter le service d'assistance à la clientèle en utilisant le numéro situé
à l'arrière de ce document.
Kohler Co.
Disjoncteur typique à deux
pôles sans GFCI
L2
Boîtier du disjoncteur
*L2
240 V
Terre
Vert
*L1
L'électricien doit fournir un
câble réducteur de tension adapté.
Français-10
Noir - L2
Terre
Générateur
L1
L2
Noir - L1
Connecteur de fil (3)
1059059-2-E
