Connexion paramétrage
Raccordez le câble adaptateur USB E2D100 à la connexion paramétrage du capteur.
Assurez-vous lors du raccordement du connecteur M8 que l'écrou est vissé dans le
filetage intérieur de la prise du capteur.
Ne raccordez le connecteur USB du câble adaptateur E2D100 qu'après l'ins-
tallation du logiciel avec votre PC!

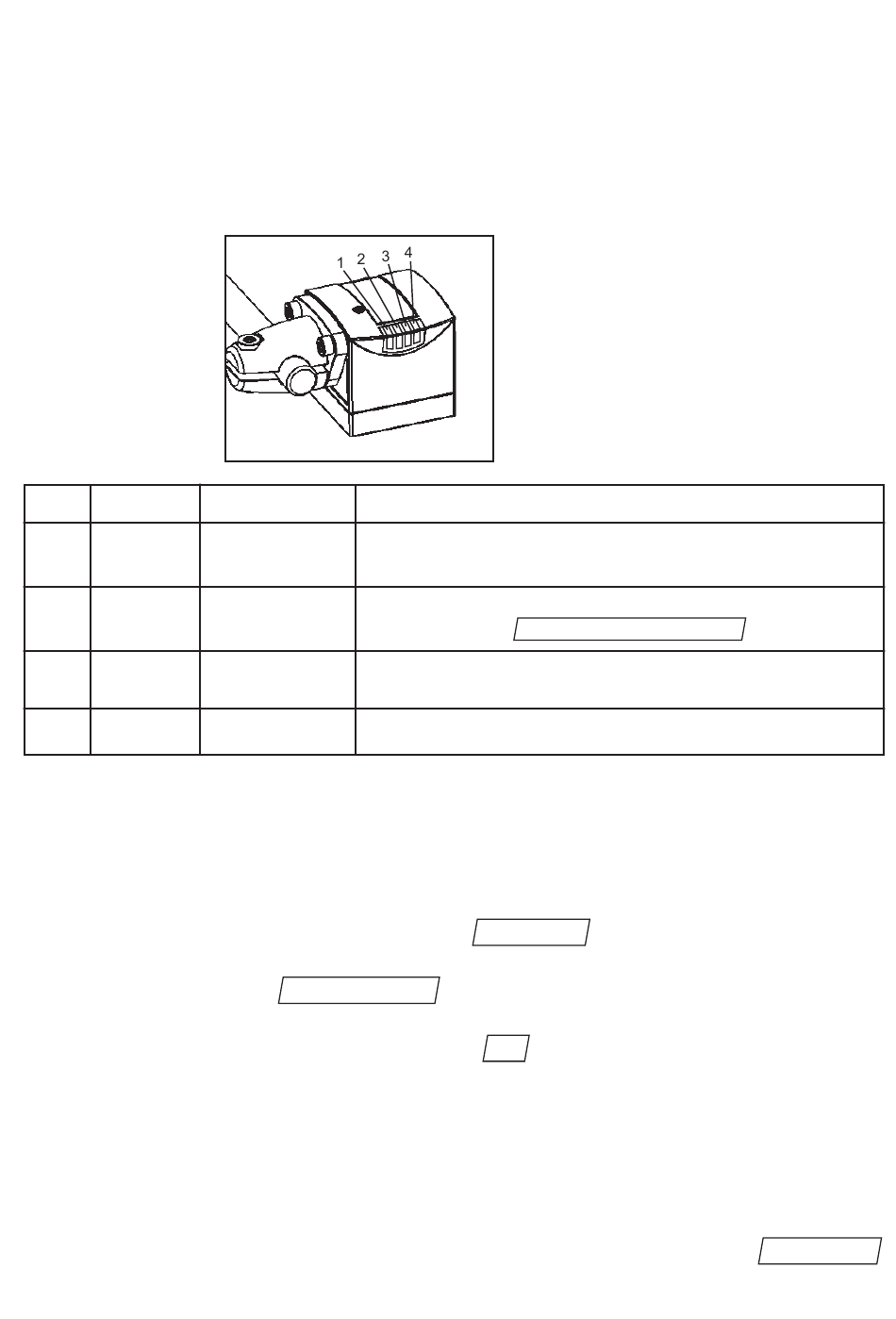

Affichage LED

N° LED Couleur
1 LED verte
2 LED jaune
3 LED jaune
4 LED rouge

Installation du logiciel

Insérez le CD contenant le progiciel dualis Control Panel (E2D102) dans le lecteur CD.
Si l'installation ne démarre pas automatiquement, elle doit être démarrée manuelle-
ment:
• Dans le menu de démarrage sélectionnez
ouverte.
• Cliquez sur le bouton
CD-ROM dans la fenêtre de sélection.
• Ouvrez le fichier setup.exe et validez avec
L'installation est maintenant démarrée.
Maintenant suivez les instructions du programme d'installation.
Raccordez le connecteur USB du câble adaptateur E2D100 à votre PC après l'instal-
lation réussie. Ceci démarre la reconnaissance automatique du matériel de votre
système d'exploitation.
Suivez les instructions de l'assistant matériel et sélectionnez l'option
62
Affichage Fonction
Clignotant Mise sous tension - capteur pas encore paramétré
Continu Un paramétrage est chargé - capteur paramétré et disponible
Continu Communication avec le PC active (connexion USB raccordée
et point de menu
Continu Code Data Matrix a été lu avec succès - c'est-à-dire données
de protocole transmises
Continu Message d'erreur: Le code Data Matrix n'a pas été reconnu
Rechercher ...
Connexion avec le capteur
Exécuter ... . Une fenêtre de dialogue est
et passez dans le répertoire Français sur le
.
OK
actif)
Parcourir ...
