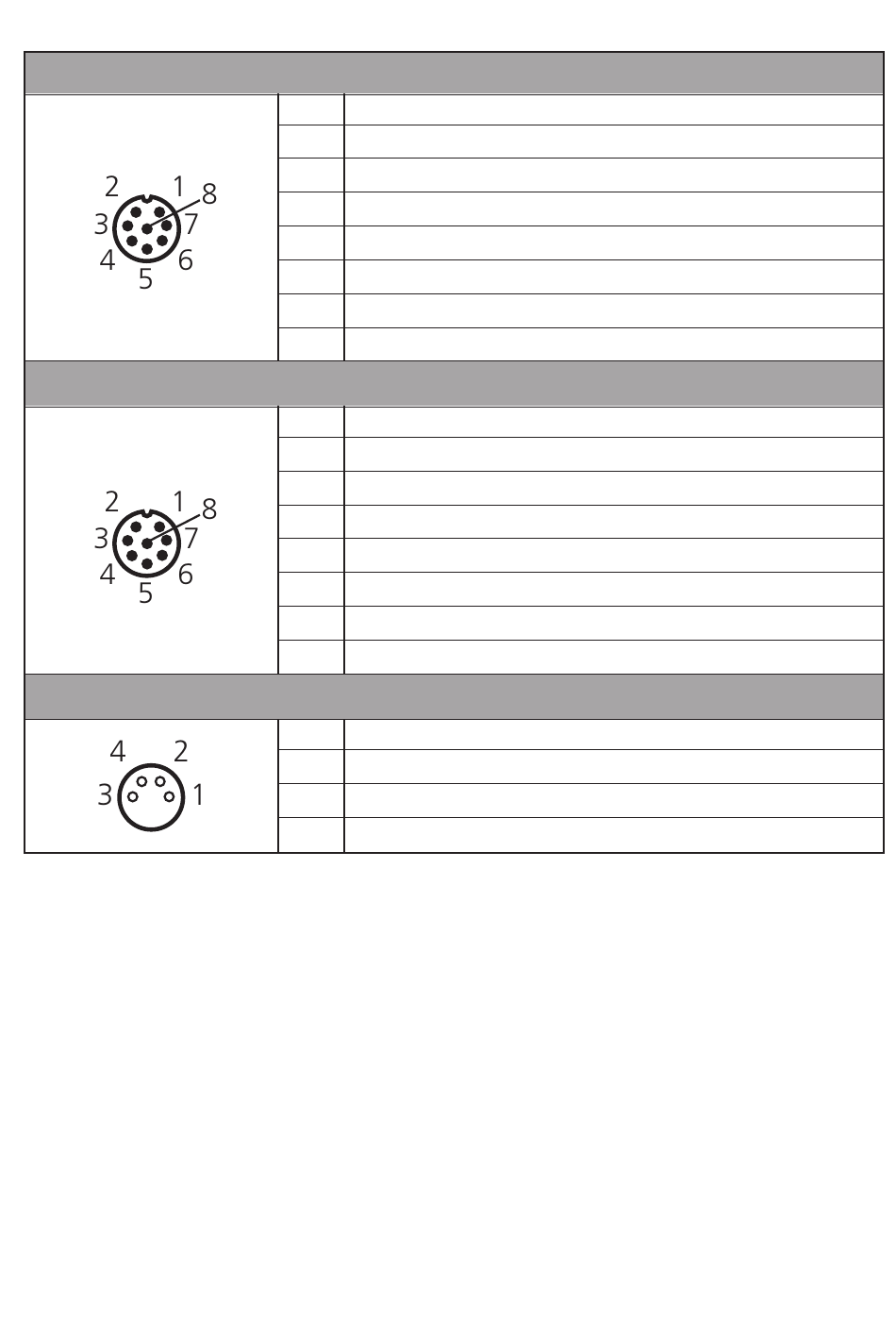

Anschlussbelegungen

Prozessanschluß: RS-232; M12, 8-polig
Prozessanschluß: RS-485; M12, 8-polig
Parametrieranschluß: RS422; M8, 4-polig
30
1 U+
2 Triggereingang
3 0V
4 Triggerausgang für externe Beleuchtung
5 RxD (RS-232 Empfangsleitung)
6 TxD (RS-232 Sendeleitung)
7 nicht belegt
8 nicht belegt
1 U+
2 Triggereingang
3 0V
4 Triggerausgang für externe Beleuchtung
5 RxD-P (RS-485 Empfangsleitung positiv)
6 RxD-N (RS-485 Empfangsleitung negativ)
7 TxD-P (RS-485 Sendeleitung positiv)
8 TxD-N (RS-485 Sendeleitung negativ)
1 RxD-N/TxD-N
2 RxD-P/TxD-P
3 GND
4 RTS
