4.4. Bornier de raccordement 230V "XP"
Cable conseillé :
•
3 fils (2 conducteurs + Terre), section minimale = 1mm², conforme à la norme IEC 60227 ou IEC 60245.

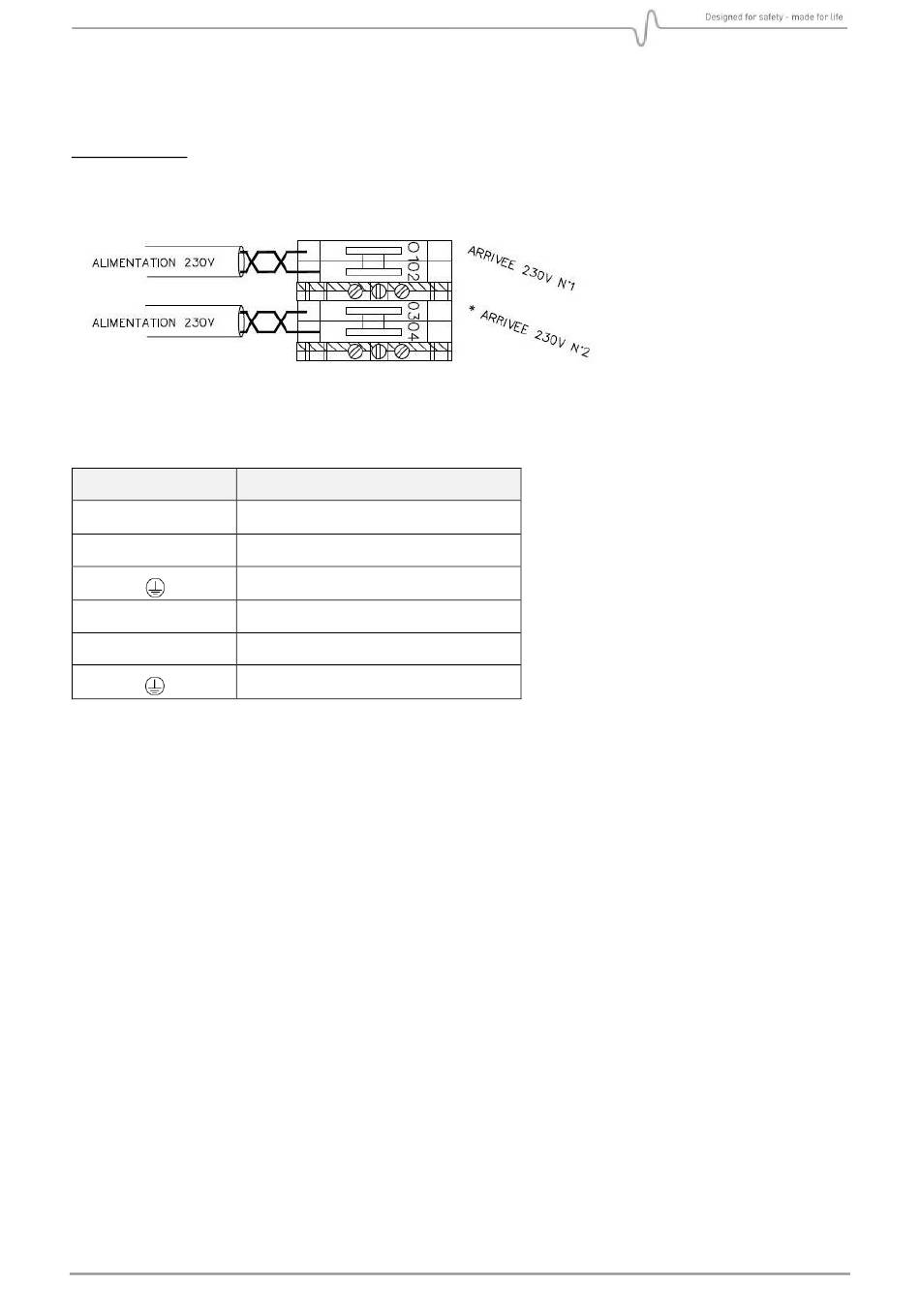

Figure 6 : Bornier 230Vac "XP"
N° de borne
1
2
3
4
Remarque :
•
Caractéristiques des lignes secteur : voir paragraphe 3.5.1.
•
En version coffret, le voyant 230 V visualise la présence de l'alimentation secteur n°1 uniquement.
Notice technique alimentations Système SYNTEL
Signal
Neutre Alim. 230Vac n°1 (ALIM A)
Phase Alim. 230Vac n°1 (ALIM A)
Terre de protection
Neutre Alim. 230Vac n°2 (ALIM B)
Phase Alim. 230Vac n°2 (ALIM B)
Terre de protection
Page 20 / 44
+NOSP13537 Rév. 16 (10.2018)
