Lorsque deux sources indépendantes d'alimentation en 230V sont utilisées, une pour tous les
convertisseurs « A » et l'autre pour tous les convertisseurs « B » des coffrets d'alimentation,

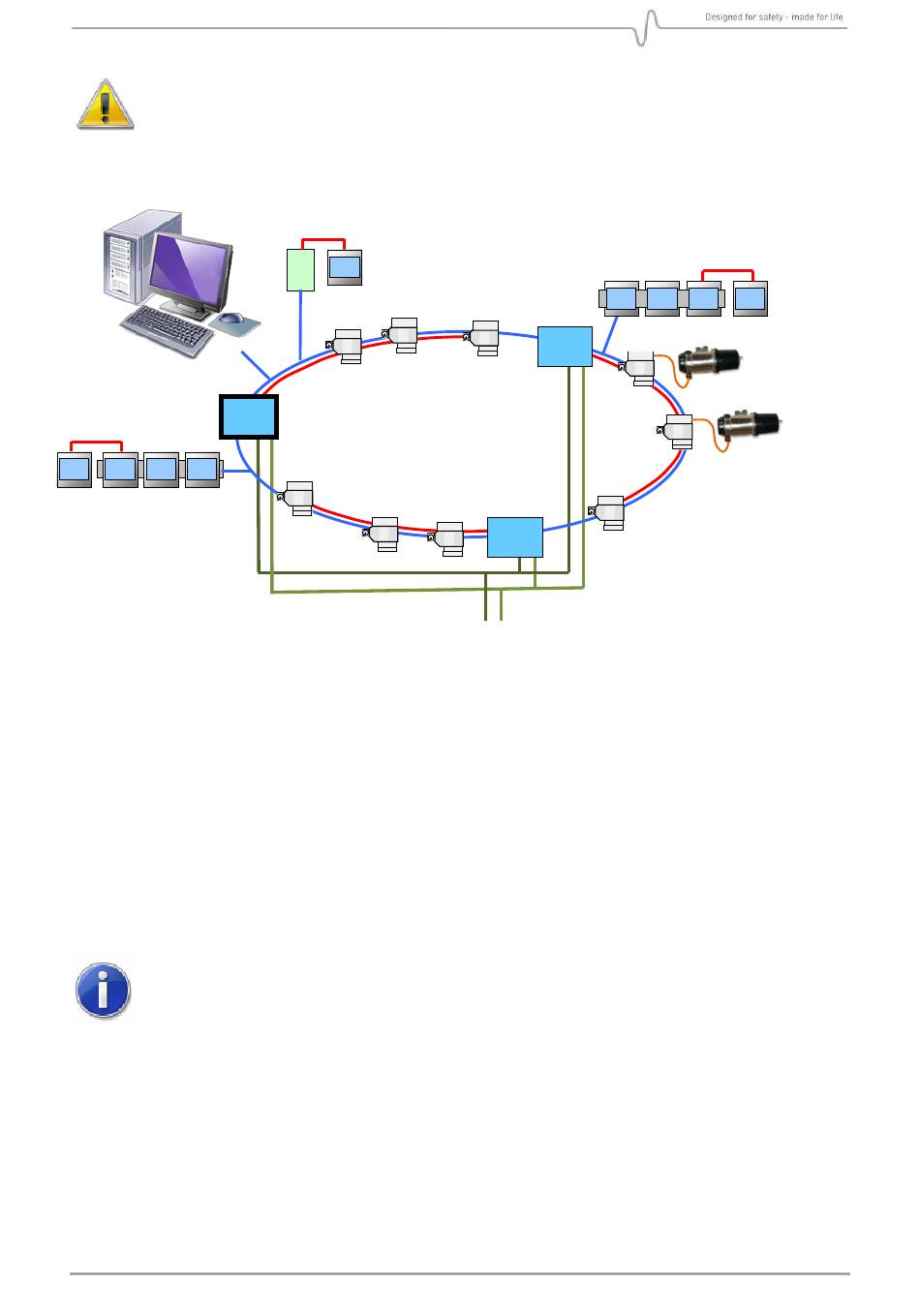

l'architecture suivante doit être évitée :
SCADA/HMI
Safebox +
Alimentation
intelligente
redondante
Alimentation commune 230V « A »
En effet, cette architecture introduit un mode commun de défaillance pour tous les
convertisseurs « A » et un autre pour tous les convertisseurs « B » de la boucle. Or, la défaillance
d'un convertisseur signifie également la défaillance de l'alimentation et donc l'interruption
des communications réseau sur le côté correspondant de la carte intelligente du coffret
d'alimentation. Ainsi, dans le cas décrit ci-dessus, la défaillance de l'alimentation commune
230V côté « A » déclenchera trois interruptions du réseau et la perte des communications
pour la majorité des détecteurs et le même phénomène arrive lors de la perte de l'alimentation
commune 230V côté « B ».
Lorsqu'on doit atteindre des niveaux de disponibilité du système très élevés, il est recommandé :
-
soit d'utiliser une source d'alimentation secourue (onduleur)
-
soit d'utiliser deux sources indépendantes connectées à travers un dispositif de distribution
capable d'alimenter les deux convertisseurs à partir de la seule source restée valide en cas
de défaillance (schéma de redondance en 'H')
Notice technique alimentations Système SYNTEL
Interfaces vers
d'autres systèmes
Détecteurs
Alimentations intelligentes
redondantes
Ne pas utiliser cette architecture !!
Alimentation commune 230V « B »
Page 12 / 44
Modules relais
(entrées / sorties TOR)
MECH +
Capteurs hôte
+NOSP13537 Rév. 16 (10.2018)
