1.5. Schéma de principe simplifié des coffrets d'alimentation
Un coffret d'alimentation et le groupe de détecteurs qui en dépend, liés par les lignes d'alimentation rouges,
tel que présenté sur le schéma typique d'une boucle SYNTEL, peut être détaillé comme montré dans la figure
suivante :

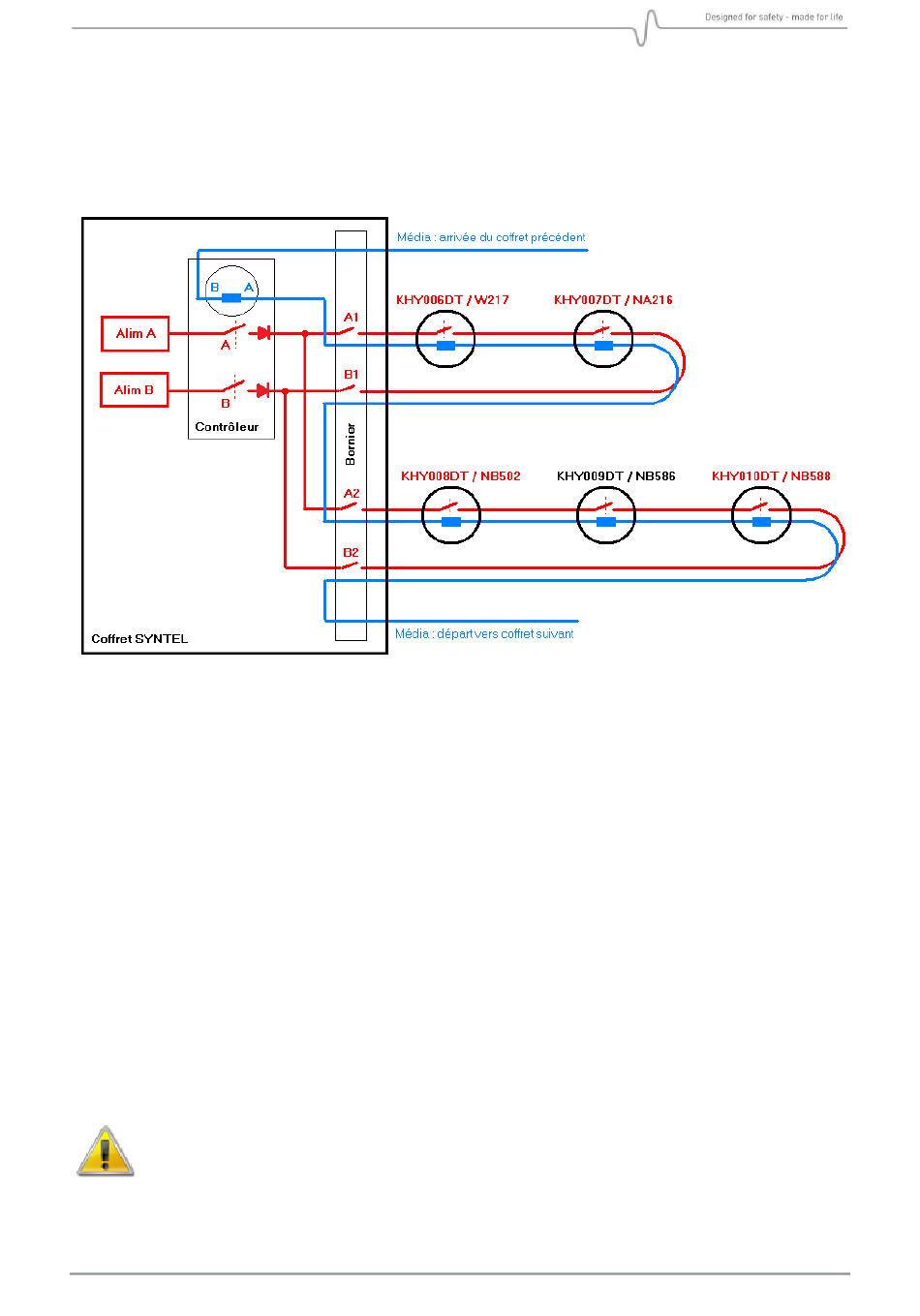

Figure 3 : Schéma de principe simplifié d'un coffret SYNTEL
On peut y voir que l'alimentation produite par les convertisseurs est distribuée vers les détecteurs par
plusieurs boucles d'alimentation redondantes (maximum 3 par coffret).
Les boucles d'alimentation sont connectées en parallèle ; le nombre de détecteurs par boucle et sa longueur
sont limités par la chute de tension au long des câbles de transport ; le nombre total des détecteurs sur toutes
les boucles est limité par la puissance mise à la disposition par les convertisseurs. Étant donné que le système
doit tolérer une panne de convertisseur, la situation la plus désavantageuse doit être considérée lorsque l'on
vérifie la validité d'une architecture d'alimentation donnée.
Les boucles média sont connectées en série pour former une ligne unique à travers les boucles d'alimentation
du coffret en partant de son entrée et jusqu'à sa sortie ; ensuite tous les coffrets sont unis par des segments
média pour former une unique boucle de communication SYNTEL tel que présenté dans le paragraphe
précédent.
L'architecture d'alimentation redondante mentionnée ci-dessus est censée pallier une
défaillance d'un convertisseur d'alimentation (qui est par ailleurs immédiatement annoncée aux
superviseurs) ou une interruption du câble d'alimentation mais n'est pas censée pallier les
défaillances de sources d'alimentation 230Vac. De toute évidence, si les deux convertisseurs
sont alimentés par la même source 230Vac, les détecteurs dépendant du coffret perdrons la
tension lorsque cette source tombe en panne.
Notice technique alimentations Système SYNTEL
Page 11 / 44
+NOSP13537 Rév. 16 (10.2018)
