Fig. 4.1
Fig. 5
1
4
3
Fig. 6
76
All manuals and user guides at all-guides.com
2
B
A

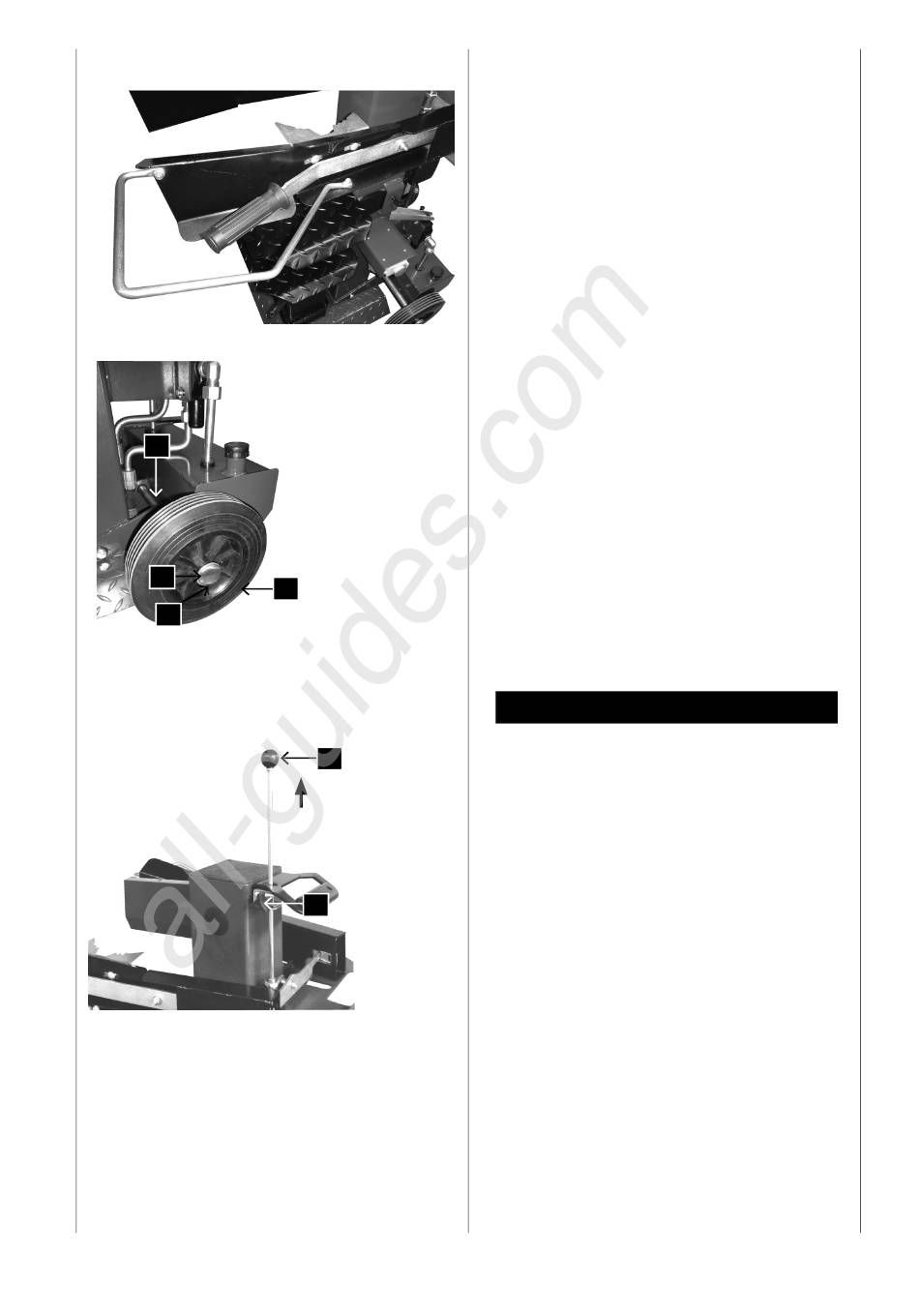

Montáž bezpečnostního držadla na rameno Obr. 4.1
Přišroubujte bezpečnostní držadlo pomocí 2 křížových
šroubů, 2 podložek a 2 matic na obě ramena.
Připevnění točných kol, obrázek 5
• Skrz navrtané díry vsuňte nápravu kola (1).
• Vložte matici, točné kolo (2) a další matici (3) na dru-
hou stranu.
• Připevněte ochranný kryt jeho jemným stlačením (4).
Nosník štípače
Před použitím stroje jemně namažte nosník štípače.
Opakujte tuto činnost každých 5 pracovních hodin. Apli-
kujte tenkou vrstvu maziva nebo olej ve spreji. Nosník se
nesmí pohybovat na sucho.
Provozní pokyny
Doraz dráhy pro krátké dílce, obrázek 6
Snižte štípací nůž do pozice přibližně 10 cm nad stůl.
• Posuňte štípací nůž do požadované pozice.
• Uvolněte rameno.
• Vypněte motor.
• Uvolněte druhé rameno.
• Povolte pojistný šroub
• Posunujte tyč pro nastavení dráhy směrem nahoru tak
dlouho, dokud pohyb není zastaven pružinou.
• Dotáhněte pojistný šroub.
• Spusťte motor.
• Zkontrolujte horní polohu.
