Provozní pokyny
Doraz dráhy pro krátké dílce, obrázek 6
Snižte štípací nůž do pozice přibližně 10 cm nad stůl.
• Posuňte štípací nůž do požadované pozice.
• Uvolněte rameno.
• Vypněte motor.
• Uvolněte druhé rameno.
• Povolte pojistný šroub
• Posunujte tyč pro nastavení dráhy směrem nahoru tak
dlouho, dokud pohyb není zastaven.
• Dotáhněte pojistný šroub.
• Spusťte motor.
• Zkontrolujte horní polohu.

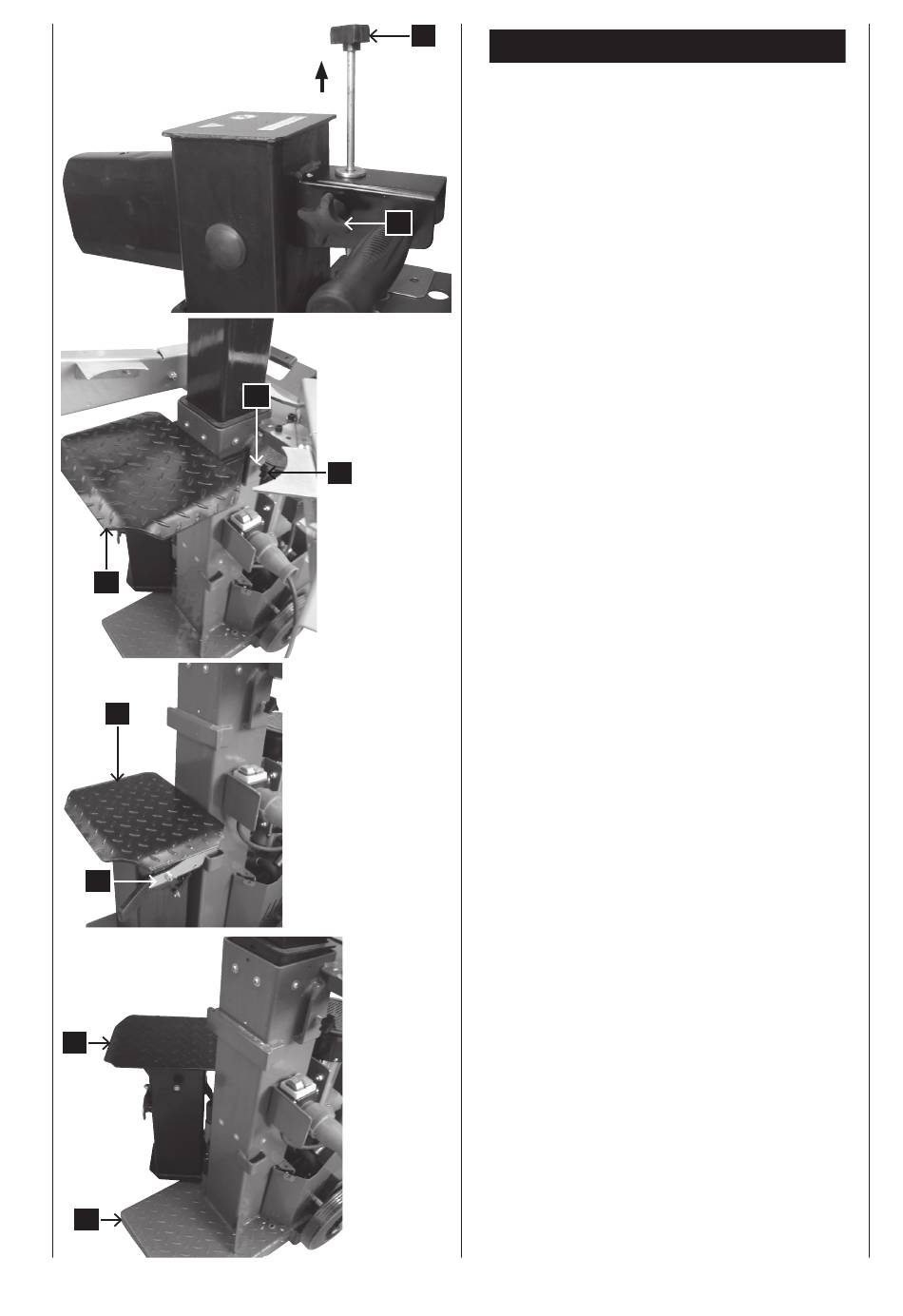

Stůl pro krátké dílce o velikosti až 59 cm. Obr. 7.1
Stůl A zasunout a zajistit pomocí spon (1).
Stůl zajistit šroubem s kolíkovou rukojetí (2).
Nastavení plošiny pro krátká polena do 88 cm, obrá-
zek 7.2
Pro oddělení krátkých polen do 88 cm musí být spodní
štěpná plošina nastavena do pracovní pozice a zajištěna
bezpečnostním jistícím hákem.
Deska do 135 cm, obrázek 7.3
Pro oddělení polen do 135 cm jsou obě štěpné plošiny
nastaveny směrem ven.
Upozornění! Při přepravě nezvedejte zařízení za štípací
plošiny.
