16

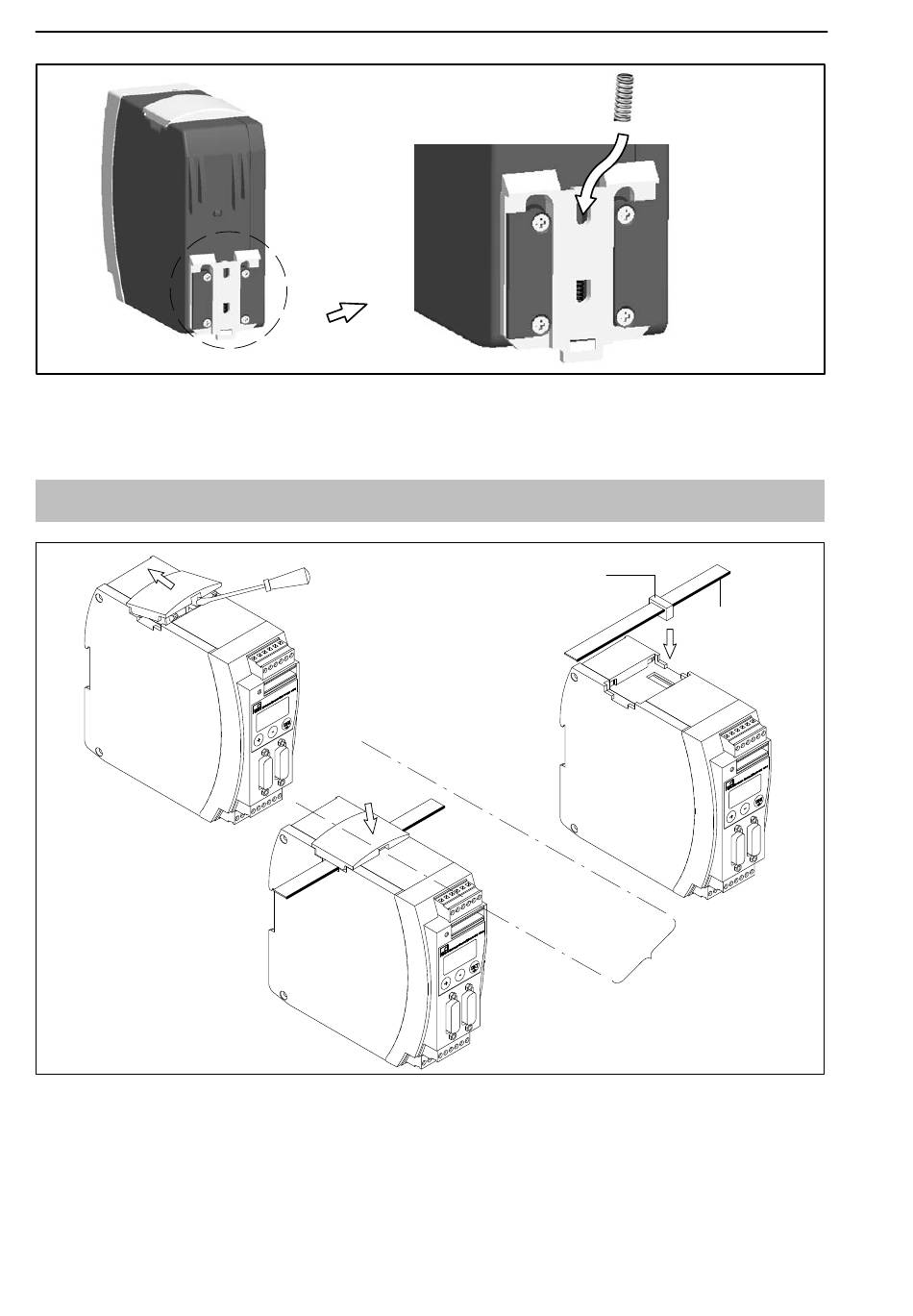

Fig. 3.3: Mise en place d'un second ressort pour un montage plus stable du
module sur le rail DIN

3.1 Relier plusieurs modules

1.
Fig. 3.3 : Branchement du câble plat
Plusieurs modules MP01 peuvent être reliés par un câble plat. Ce câble
assure la liaison locale de la tension d'alimentation et de la synchronisation
entre les modules. Un maximum de huit modules peuvent être reliés avec un
câble plat.
HBM
Connecteur à douille du câble plat
Les appareils suivants sont
connectés entre eux par ce
connecteur.
3.
PME−MP01
Couleur repère
sur la broche 1
2.
58 mm
Écart conseillé entre
les connecteurs du
câble plat
A0610−8.2 fr
