11. Inbetriebnahme des Produkts
Für die Schnellkonfiguration des Produkts das WIZARD (WZ) Menü oder alternativ dazu das
Menü der zweiten Stufe AT (Automatic Configurations) verwenden [Siehe Abs. 15.2].
Für eine detaillierte und personalisierte Konfiguration die Hauptmenüs BC, BA, RO, SF, CC, EM,
AP verwenden.

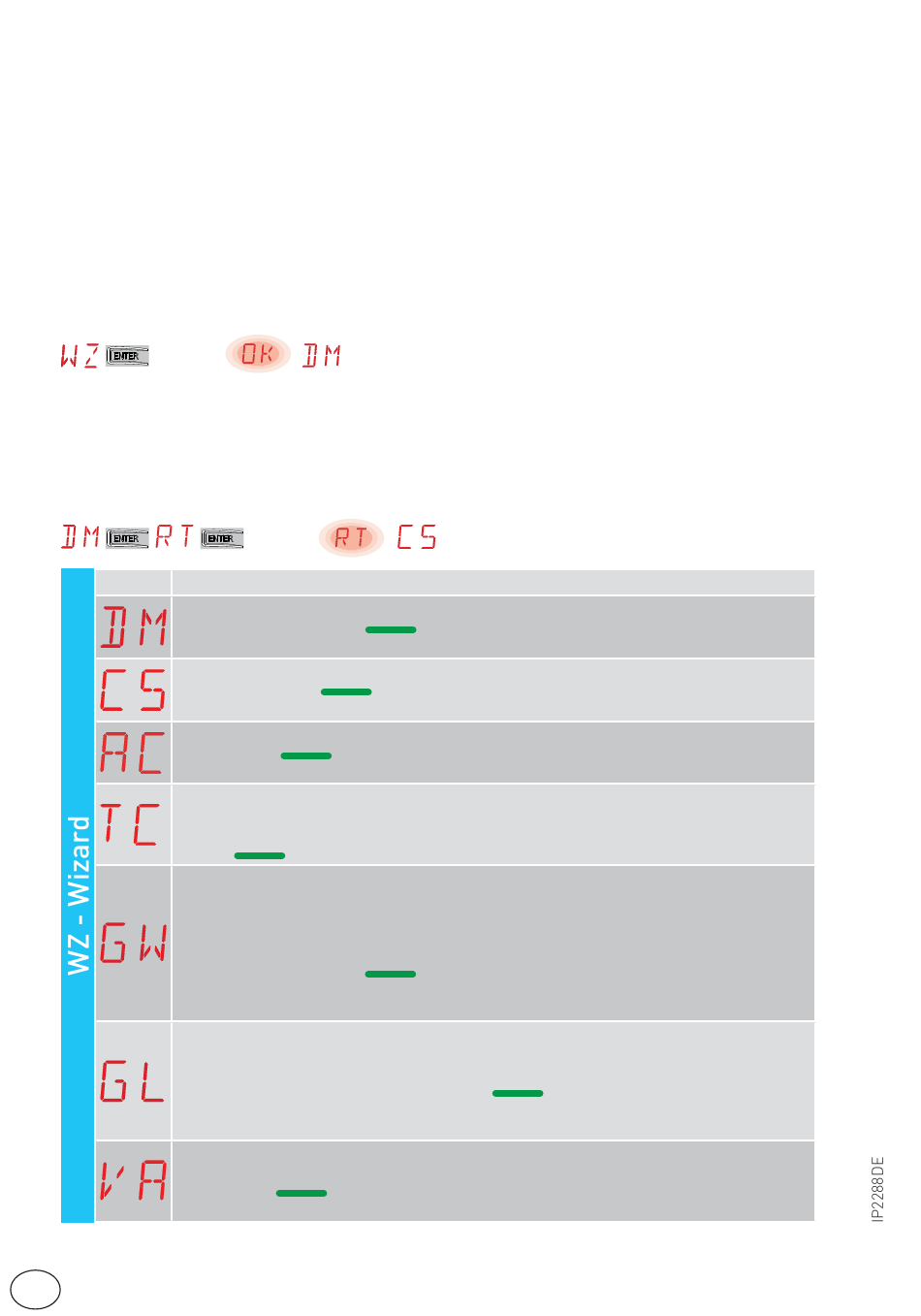

11.1 Geführtes Konfigurationsmenü WZ
Für den Zugang zum geführten Konfigurationsmenü WZ:
Die ENTER-Taste 2 Sekunden lang gedrückt halten.
Nachdem OK aufhört zu blinken, wird DM, der erste Parameter des Menüs angezeigt.
für 2 Sek.
Zum Einstellen eines Parameters:
1. Für den Zugriff auf die Konfigurationsmenüpunkte die ENTER-Taste drücken.
2. Mit den UP/DOWN Tasten die gewünschte Auswahl ansteuern.
3. Zum Bestätigen 2 Sekunden lang die ENTER-Taste drücken Der gewählte Wert blinkt und
danach erscheint der nächste Parameter.
Display
DM - Auswahl der Öffnungsrichtung (aus Sicht auf den Antrieb von der Inspektionsseite aus)
• RT: Öffnung nach rechts
• LF: Öffnung nach links
C5 - Funktionsweise des dem Kontakt 30-5 zugeordneten Befehls.
• 1-5: Schrittbetrieb
• 1-3: Öffnung
AC - Aktivierung der automatischen Schließung.
• ON: aktiviert
• OF: deaktiviert
TC - Einstellung der automatischen Schließzeit [Sekunden].
[HINWEIS: Nur sichtbar, wenn beim vorherigen Punkt AC = ON gewählt wurde]
• von 0" bis 59" in Intervallen von 1 Sekunde.
• von 1'
GW - Auswahl des Torgewichts.
Der gewählte Wert regelt die Parameter R1 und R2 für die Einstellung des maximalen
Schubstroms des Motors.
• LG: bis 200kg → (R1=R2=30%)
• MG: zwischen 200kg und 300kg bei ION4 und ION4J, zwischen 200kg und 400kg bei ION6
und ION6J → (R1=R2=50%)
• HG: zwischen 300kg und 400kg bei ION4 und ION4J; zwischen 400kg und 600kg bei ION6
und ION6 → (R1=R2=70%)
GL - Auswahl der Torlänge
Der gewählte Wert regelt die Parameter OB und CB in Bezug auf den Bremsweg
• 02: zwischen 0 und 2m → (OB=CB=50cm)
• 04: zwischen 2m und 4m → (OB=CB=60cm)
• 06: zwischen 4m und 6m → (OB=CB=70cm)
• >6: über 6m → (OB=CB=80cm)
VA - Auswahl der Öffnungsgeschwindigkeit
• LO: 15cm/s
• ME: 20cm/s
• HI: 25cm/s
DE
für 2 Sek
.
(Standard)
(Standard)
(Standard)
(Standard) bis 2' in Intervallen von 10 Sekunden.
(Standard)
(Standard)
Beschreibung
(Standard)
